NSD NCV-220HSSI 내환경형 SSI 출력 변환기 > 변위계

바이너리・그레이코드 출력 변환기

NSD NCV-220HSSI 내환경형 SSI 출력 변환기 요약정보 및 구매

내환경용 MRE, VRE, VLS, IRS용 SSI 출력 변환기

추천하기
판매가격 전화문의
제조사 NSD
원산지 일본
모델 NCV-220HSSIV1R NCV-220HSSIM2R NCV-220HSSILC NCV-220HSSIL8

관련상품

  • 상품 정보

    상품 상세설명



    NSD NCV-220HSSI  내환경형  SSI 출력 변환기






    NCV-220HSSI는 SSI(동기화된 직렬 인터페이스)와 호환되는 ABSOCODER 변환기입니다.


    호스트 컨트롤러는 SSI 신호에서 이 위치 데이터를 읽을 수 있습니다.


    모델 코딩

    NCV-220HSSI[1]

    [1]적용 검출기

    CODE적용 센서
    V1RVRE-P061/074/101
    M2RMRE-32SP061/074/101
    MRE-G□SP061/074/101
    LCCYLNUC,인로드센서(IRS-51.2P, IRS-32.8P)
    L8VLS-8SM

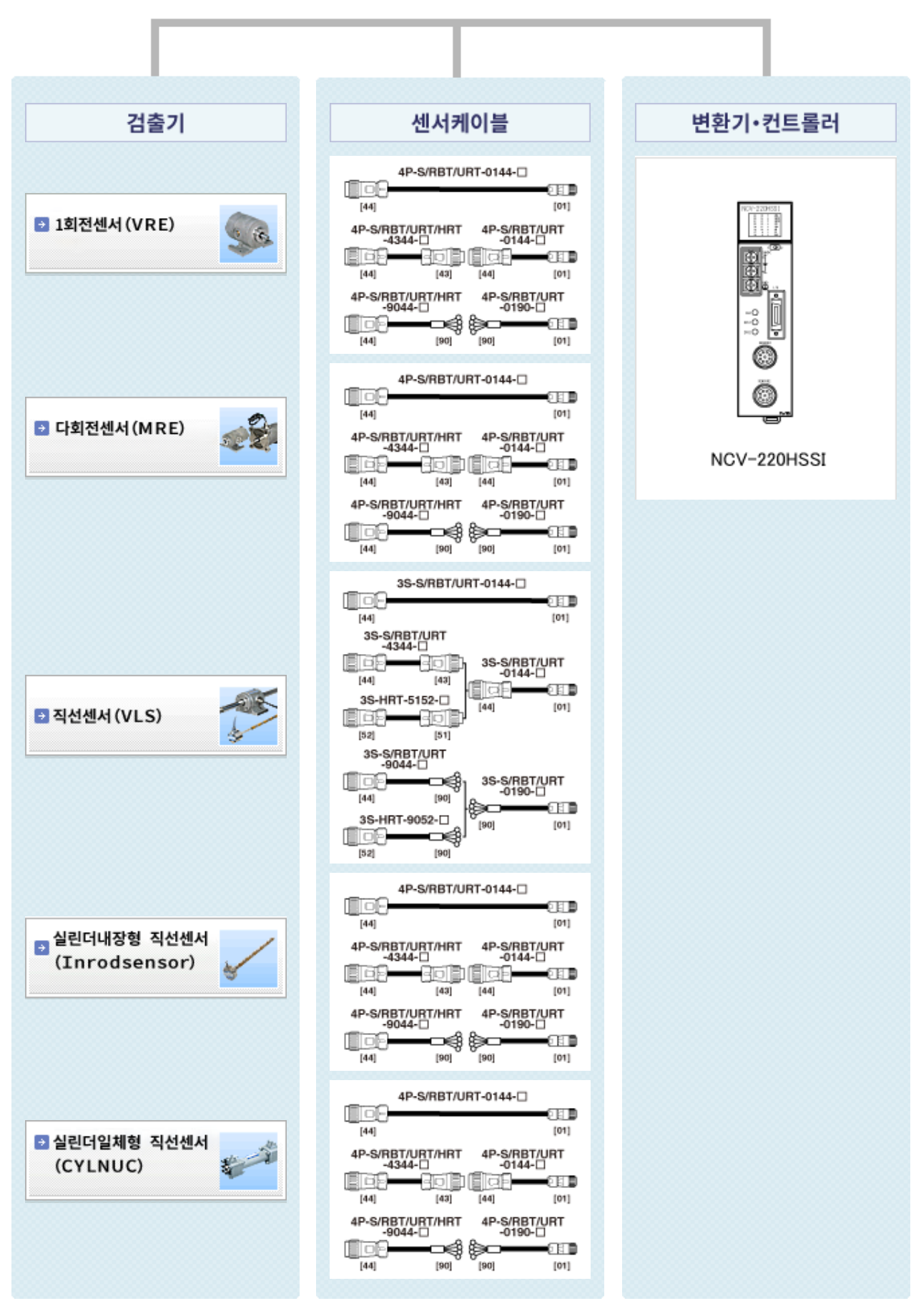

    시스템 구성




    사양


    일반사양

    항목사양
    전원전압DC24V±10%(리플포함)
    소비전력10W이하
    절연저항20MΩ이상(DC500V메가)[DC전원단자와 접지사이]
    내전압AC500V 60Hz 1분간[DC전원단자와 접지사이]
    내진동20m/s2 10〜500Hz・5분×10사이클・3방향(JIS C0040에 준거)
    사용주위온도0〜+55℃(결빙되지 않을 것)
    사용주위습도20〜90%RH(결로하지 않을 것)
    사용주위환경부식성 가스가 없고 먼지가 심하지 않을 것
    저장주변온도-10〜+70℃
    접지D종 접지 (제 3종 접지)
    구조제어반 내장, DIN 레일 설치 가능
    외형치수(mm)39(W)×155(H)×93(D)
    질량약0.4kg

    성능사양

    항목사양
    모델NCV-220HSSIV1R, NCV-220HSSIM2R, NCV-220HSSILC, NCV-220HSSIL8
    검출 축수2
    위치 데이터 샘플링 타임0.2ms
    위치 데이터 증가 방향CW 혹은 CCW（전환 가능）
    판넬 조작 기능원점세팅, 에러제거
    스위치(제품 뒷면)위치 데이터 증가 방향 설정 (CW/CCW), 출력 코드 (바이너리/그레이),
    2축 이상 검출 (유효/무효)
    모니터 LED위치 데이터 표시, 전원 상태, 센서 미접속 이상,
    전원 전압 저하 이상, 메모리 이상, 변환기 이상
    입력신호1축 원점 설정 : 1점
    2축 원점 설정 : 2점
    이상해제 신호 : 1점
    출력신호

    1축 장치 정상 신호 : 1점
    2축 장치 정상 신호 : 1점


    SSI통신사양

    항목사양
    모델NCV-220HSSIV1RNCV-220HSSIM2RNCV-220HSSILCNCV-220HSSIL8
    인터페이스SSI (동기식 시리얼 인터페이스)
    통신방식RS-422준거
    채널수2 채널 (센서 축별)
    통신신호DATA+、DATA-、CLK+、CLK-
    코드그레이 / 바이너리
    데이터 길이13 bit25 bit
    Monoflop time20μs
    데이터 전송 속도 : 케이블 길이1MHz：20m，500kHz：60m，250kHz：160m，125kHz：320m



    압소코더 검출기의 분할수・분해능・케이블 길이


    VRE 1회전센서

    항목사양
    모델NCV-220HSSIV1R
    적용검출기VRE-P061, VRE-P074, VRE-P101
    총회전수1
    분할수8192(213)
    위치검출방식압솔루트 방식
    최대 센서케이블길이표준 (S)500m
    로보틱 (RBT)250m
    JKPEV-S
    (1.25mm2×5P)    		300m

    MRE 다회전센서

    항목사양
    모델NCV-220HSSIM2R
    적용검출기MRE-32SP061MRE-G□SP061　□：총회전수
    총회전수3264128160256320
    1회전 분할수409620481024819.2512409.6
    총분할수131072(217)
    위치검출방식압솔루트 방식
    최대 센서케이블길이표준 (S)200m300m
    로보틱 (RBT)100m150m
    JKPEV-S
    (1.25mm2×5P)    		200m300m
    항목사양
    모델NCV-220HSSIM2R
    적용검출기MRE-32SP074MRE-G□SP074　□：총회전수
    총회전수3264128160256320
    1회전 분할수409620481024819.2512409.6
    총분할수131072(217)
    위치검출방식압솔루트 방식
    최대 센서케이블길이표준 (S)300m
    로보틱 (RBT)150m
    JKPEV-S
    (1.25mm2×5P)    		300m
    항목사양
    모델NCV-220HSSIM2R
    적용검출기MRE-32SP101MRE-G□SP101　□：총회전수
    총회전수32641281602563205121280204825603072
    1회전 분할수409620481024819.2512409.6256102.46451.242.6
    총분할수131072(217)
    위치검출방식압솔루트 방식
    최대 센서케이블길이표준 (S)300m
    로보틱 (RBT)150m
    JKPEV-S
    (1.25mm2×5P)    		300m

    CYLNUC 압소코더 검출기 일체형 실린더

    항목사양
    모델NCV-220HSSILC
    적용검출기CYLNUC
    압솔루트 검출범위12.8mm
    분해능1.5625μm
    위치검출방식semi 압솔루트 방식
    최대 센서케이블길이표준 (S)200m
    로보틱 (RBT)100m
    JKPEV-S
    (1.25mm2×5P)    		200m

    Inrodsensor 실린더 내장형 압소코더 검출기

    항목사양
    모델NCV-220HSSILC
    적용검출기IRS-51.2PIRS-32.8P
    압솔루트 검출범위51.2mm32.768mm
    분해능6.25μm4μm
    위치검출방식semi  압솔루트 방식
    최대 센서케이블길이표준 (S)200m
    로보틱 (RBT)100m
    JKPEV-S
    (1.25mm2×5P)    		200m

    VLS 직선센서

    항목사양
    모델NCV-220HSSIL8
    적용검출기VLS-8SM
    압솔루트 검출범위8.192mm
    분해능1μm
    위치검출방식semi  압솔루트 방식
    최대 센서케이블길이표준 (S)200m
    로보틱 (RBT)100m
    JKPEV-S
    (1.25mm2×5P)    		－

    입출력사양

    항목사양
    모델NCV-220HSSIV1R, NCV-220HSSIM2R, NCV-220HSSILC, NCV-220HSSIL8
    입력입력신호ZPS1 (1축 원점 설정) : 1점
    ZPS2 (2축 원점 설정) : 1점
    CLR (이상 해제) : 1점
    입력회로DC입력, 포토커플러절연
    입력논리부논리
    정격입력전압DC24V
    정격입력전류10mA (DC24V시)
    출력출력신호NOR1 (1축 장치 정상) : 1점
    NOR2 (2축 장치 정상) : 1점
    출력회로포토커플러 절연
    출력논리부논리
    정격부하전압DC24V (DC30V Max.)
    최대부하전류100mA
    ON시 최대전압강하1.5V이상
