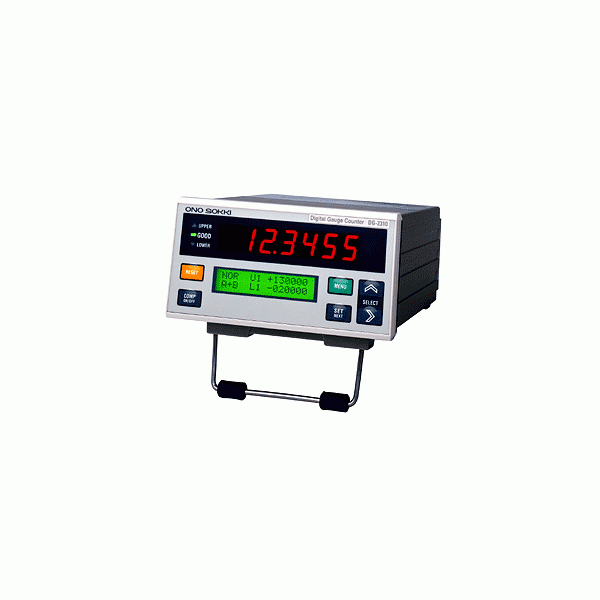

디지털 게이지 카운터
DG-2310
모델 DG-2310은 선형 게이지 센서 (BS / GS 시리즈)를 사용하여 치수와 변위를 측정하고 표시하는 다기능을 갖춘 2 채널 디지털 게이지 카운터입니다.
2 채널 데이터에 대한 가감 산 (A + B, AB)의 다양한 계산 기능뿐만 아니라 Max., Min., Range (Max.-Min.)의 계산 기능도 제공합니다.
비교 기능을 사용하여 OK / NG 판정 및 알람 동작도 가능합니다.
또한 DG-2310에서 출력되는 다양한 신호를 입력하여 시퀀서, 퍼스널 컴퓨터, 레코더 등의 기기를 조작 할 수있어 데이터 기록 및 모니터링이 용이합니다
Feature
시스템 설정
두 개의 선형 게이지 센서와 DG-2310의 계산 기능을 사용하여 작은 부품의 두 지점 사이의 높이 차이를 측정하는 예. (게이지 센서는 별매 품입니다.)
Specifications
| 입력 수 | 2 채널 (GS / BS 시리즈 게이지 센서와 호환 가능) |
|---|---|
디스플레이 | 메인 디스플레이 : LED-극성 (-) 및 수치 (6 자리) |
외부 입력 신호 | 리셋, 피크 홀드, 홀드, 키 보호 작동 (전압 또는 비전압 접점 신호에 의한) |
BCD 신호 | 출력 : BCD, 극성, 판단, 오류 : 오픈 콜렉터 (최대 30V) 입력 : 리셋 / 홀드, Hi : + 4 ~ + 5.25V, Lo : 0 ~ 1V |
아날로그 출력 | 0 ~ ± 10V (풀 스케일), 12 비트 D / A, 재생률 : 10ms 미만 |
RS-232C | 전송 속도 : 2400/4800/9600 bps |
비교기 출력 | 설정 범위 : 0 ~ ± 999999, 출력 : LOWER / GOOD / UPPER 반도체 릴레이, 30VAC / 0.1A, 재생률 : 10ms 미만 |
| 계산 | A + B, AB, B |
| 피크 홀드 | MAX, MIN, MAX-MIN (범위) |
| 오프셋 | 설정 범위 : 0 ~ ± 999999 |
| 해결 | 0.5µm, 1µm, 10µm (센서의 분해능으로 설정해야합니다.) |
작동 온도. | 0 ~ 40 ° C |
| 보관 온도. | -10 ~ 55 ° C |
전원 공급 | 100 ~ 240VAC (50 / 60Hz) |
크기 | 144 (W) x 72 (H) x 180 (D) mm |
무게 | 대략. 1.3kg |
| 부속품 | 전원 케이블, 전원 케이블 용 변환 어댑터, 패널 장착 고정구, 스탠드 풋, 단자 소켓, 유닛 씰 |
| 옵션 |
|
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
| 모델명 | 길이 | 센서측 | 외형 치수 | 카운터 측 | |
|---|---|---|---|---|---|
| 신호 연장 케이블 | AA-8801 | 5m | BS / GS 시리즈 선형 게이지 센서 |
센서에서 케이블 연장 : 최대 30m. | DG 시리즈 게이지 카운터 |
| AA-8802 | 10m | ||||
| AA-8803 | 20m | ||||
| AA-8804 | 30m | ||||
| 굽힘 방지 신호 연장 케이블 * 1 | AA-8811 | 5m | BS / GS 시리즈 선형 게이지 센서 |  센서에서 케이블 연장 : 최대 30m. | DG 시리즈 디지털 게이지 카운터 |
| AA-8812 | 10m | ||||
| AA-8813 | 20m | ||||
| AA-8814 | 30m | ||||
| 변환 케이블 | AA-8901 | 5m | GS-3813B GS-3830B |  | DG-5100 |
| AA-8902 | 10m | ||||
| AA-8903 | 20m | ||||
| AA-8904 | 30m | ||||
| 신호 연장 케이블 | AA-8910 | 0.2m | BS / GS 시리즈 선형 게이지 센서 (GS-3800B 시리즈 제외) |  | DG-5100 |
| BCD 케이블 | AA-8101 | 3m | DG-4320 / 4340 게이지 카운터 |
| DA-4130 DA 변환기 |
| AA-8103 | 3m | DG-2310 4320/4340 게이지 카운터 |
| RQ-1410
| |
| AA-8107 | 3m | DG-2310 4320/4340 게이지 카운터 |
| - | |
| AA-8110 | 3m | DG-5100 디지털 게이지 카운터 |  | ||
| 전원 케이블 | AX-2050N | 3m | DG-4320 / 4340 / 5100 게이지 카운터 DA-4130 |
| - |
| RS-232C 케이블 | AX-5022 | 2m | DG-2310 게이지 카운터 |  | PC |
| 신호 케이블 | MX-7105 | 5m | DG-0010 출력 신호 변환 상자 |
| 오픈 콜렉터 출력
|
| MX-7110 | 10m | ||||
| MX-7115 | 15m | ||||
| MX-7120 | 20m | ||||
| 5m 연장 (25m ~ 30m)  | |||||
| 신호 케이블 | | 30m에서 1200m | DG-0020 출력 신호 변환 상자 |  | 라인 드라이버 출력 |
* 1 : 0 ° C 이하의 환경에서 케이블을 사용 / 보관하지 마십시오. （함께 사용하는 센서의 보관 온도가 -10 ℃ 이상이더라도）
* 2 : DX30A-36P는 압착 형 커넥터입니다. 배선에는 압착 용 공구가 필요합니다.
납땜 형 커넥터 (DX40-36P, DX36CV1)는 커넥터를 구입할 때 권장됩니다.
