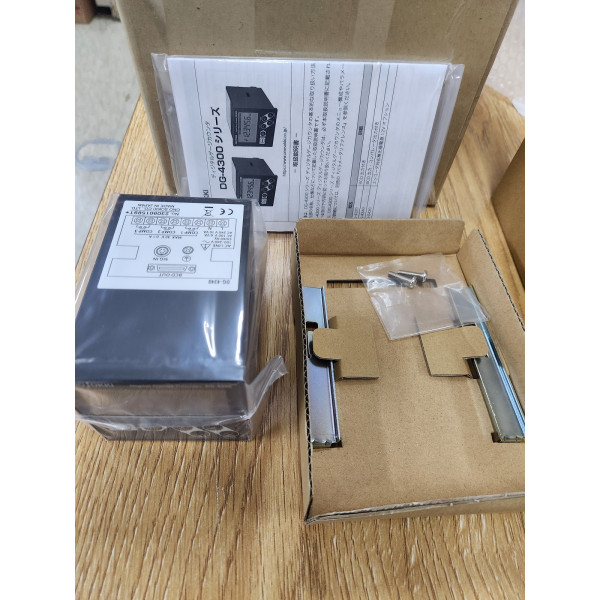

    ONO SOKKI DG-4320  DG-4340 디지털 게이지 카운터(DG-4140 단종 대체품)


    DG-4320

    DG-4340

    비교기 기능 포함




    DG-4320 / 4340 디지털 게이지 카운터는 선형 게이지 센서에서 측정 된 값을 표시하고 계산합니다.

    4 가지 기본 기능 (곱셈 전환, 계수 설정, 오프셋 설정 및 소수점 자리수 설정) 외에 계산 표시 기능 및 조건 메모리 기능과 같은 새로운 기능이 탑재되어 있습니다. 생산 현장에서 효율적으로 작업 할 수 있도록 인라인 측정을 지원합니다.


    DG-4320에는 BCD 출력 기능이 있고 DG-4340에는 BCD 출력 및 비교기 기능이 있습니다.


    * 적색 : 비교기 기능에서 NG 판정.
    녹색 : 비교기 기능 OK.

    Feature

    측정을 지원하는 다양한 기능

    곱셈 전환 기능입력 펄스를 사용하여 1, 2, 4 곱하기 선택 가능
    요인 설정 기능측정 값에 사용자가 지정한 값을 곱한 값을 표시합니다.
    오프셋 설정 기능사용자 지정 값으로 측정 값에 추가 된 값을 표시합니다.
    소수점 자리수 설정 기능센서 분해능에 관계없이 소수점 위치를 이동할 수 있습니다.
    계산 표시 기능MAX, MIN 및 RANGE (MAX-MIN) 값을 계산하고 표시합니다.
    패널 상태 메모리모든 설정 값의 4 가지 설정 조건을 저장할 수 있습니다.
    • 인코더와 선형 게이지 센서를 연결할 수 있습니다.
    • BCD 출력 제공
    • 3ch 비교기를 사용하여 하나 이상의 OK / NG 판정을 할 수 있습니다. (* DG-4340 만 해당)
    • CE 마킹, RoHS 준수

    Application

    Comparator 기능을 이용한 3ch OK / NG 판정

    나사 돌출부의 높이를 감지하여 조임을 확인할 수 있습니다. 나무 종류의 나사에 대한 OK / NG 판정이 가능합니다.




    RANGE 기능을 이용한 평탄도 OK / NG 판정

    부품의 평탄도를 쉽게 측정하여 MAX 값과 MIN 값을 볼 수 있습니다 (RANGE 기능). 선형 게이지 센서를 감지하여 측정 대상을 돌립니다. 물체의 평탄도는 검출 된 MAX와 MIN 값의 차이로 측정 할 수 있습니다.





    계수 펄스를 사용하여 길이 측정

    종이 또는 강판의 길이는 급지 롤러에 부착 된 로터리 인코더를 사용하여 측정 할 수 있습니다. DG-4300 시리즈의 곱셈 전환 기능 또는 계수 설정 기능은 인코더의 펄스에서 물체의 길이로 신호를 변환 할 수 있습니다.






    BCD 출력 기능을 이용한 자동 판정

    BCD 출력 기능과 PLC *를 이용하여 가공품의 OK / NG 판정을 자동으로 할 수 있습니다. 비교기 기능은 해당 치수가 지정된 값 내에 있는지 여부를 결정합니다. 그런 다음 PLC *는 DG-4340의 BCD 신호를 통해 OK 부품을 선택합니다.





    BCD 출력

    신호신호
    DG-4120DG-4140DG-4240DG-4280DG-4320 / 4340
    11 × 0 BCD 출력194 × 10 4
    22 × 10 0208 × 10 4
    4 × 10 021체크 안함입력 시작낮은 출력프리셋 1입력 시작
    48 × 10 022체크 안함입력 중지OK 출력프리셋 2입력 중지
    51 × 10 1 BCD 출력23체크 안함체크 안함상단 출력프리셋 3디스플레이 전환 입력 1
    62 × 10 124체크 안함체크 안함체크 안함프리셋 4디스플레이 전환 입력 2
    74 × 10 125극성 출력 (+)
    88 × 10 126극성 출력 (-)
    91 × 10 2 BCD 출력27DP 0.00소수점 1
    102 × 10 228DP 0.000소수점 2
    114 × 10 229체크 안함1 × 10 5 BCD 출력
    128 × 10 230오류 출력
    131 × 10 3 BCD 출력31입력 유지
    142 × 10 332리셋 입력
    154 × 10 333바쁜 입력
    168 × 10 334체크 안함비교기 게이트 입력비교기 게이트 출력체크 안함비교기 게이트 출력
    171 × 10 4 BCD 출력35명령 출력 인쇄
    182 × 10 436흔한

    BCD 외부 신호 입력 / 출력 권장 인터페이스

    출력 신호용 인터페이스 회로

    (BCD 출력, 극성 출력, 소수점 출력, 오류 출력, 인쇄 명령 출력)


    산출오픈 콜렉터 출력
    내전압맥스. 24V
    최대 동기 전류맥스. 30mA
    잔류 전압맥스. 0.5V






















    입력 신호용 인터페이스 회로

    (시작 입력, 홀드 입력, 리셋 입력, 비지 입력, 비교기 게이트 입력)


    입력 Lo 레벨 전압0 ~ 1.4V
    입력 Hi 레벨 출력3 ~ 5.25V
    입력 임피던스1kΩ 이상











    Specifications



    모델명DG-4320DG-4340
    디스플레이LCD 디스플레이, 세그먼트 및 도트 매트릭스 디스플레이, 2 색 백라이트, 6 자리
    표시 범위0 ~ ± 199999
    (0.5µm 분해능 선택시 첫 번째 자리에 0 또는 5가 표시됩니다.)
    적용 가능한 센서Ono Sokki의 선형 게이지 센서 (GS-3800 시리즈 제외) Ono Sokki의
    2 상 및 1 상 구형파 전압 출력 형 센서 (인코더 등)
    센서 용 전원 출력 : DC 5V ± 10 %, 200mA
    해상도 선택0.5 µm, 1 µm 또는 10 µm * 1에서 선택 가능
    입력 신호90도 위상차 사각 파 또는 단상 사각 파의 2 상
    (설정 메뉴에서 변경 가능)
    입력 주파수 범위DC ~ 300kHz
    값 표시순간 값, 최대 값, 최소값, RANGE 값 (최대 값-최소값)
    계산 기능오프셋 설정, 계수 설정, 곱셈 전환, 소수점 자리수 설정
    디지털 출력BCD 출력, 업데이트주기 : 10ms, 오픈 콜렉터 출력
    (정 논리 또는 부 논리 선택 가능)
    비교기
    • 3 채널 반도체 릴레이
      상위 비교기, 하위 비교기 또는 OK / NG 비교기로 설정을 변경할 수 있습니다.
    • 비교기가“ON”이면 백라이트가 빨간색으로 바뀝니다.
    패널 상태 메모리 기능카운터에 설정 파라미터 저장 가능 (4 가지 조건)
    외형 치수 / 무게72 (W) × 72 (H) × 114 (D) mm / 약 320g
    전원 공급AC 100 ~ 240V
    작동 온도 범위약 0 ~ +40 ° C 6VA (AC 100V)
    보관 온도 범위-10 ~ +55 ° C
    선택권
    • DG-0430 (엔코더 연결을 지원하는 검출기 전원 공급 장치 : DC12V, 150mA 전원 공급 장치)

    • AA-8101 (BCD 케이블 : 3m)

    • AX-2050N (전원 케이블 : 3m)

    * 1 : DG-4300 시리즈를 BS-102 시리즈 (단종)와 함께 사용하는 경우 가까운 대리점 또는

    가까운 ONO SOKKI 영업소에 문의하십시오.
    * 2 : 센서로 로터리 엔코더를 선택하면 단위와 소수점이 표시되지 않습니다.

    (소수점은“소수점 수 설정 기능”으로 표시 할 수 있습니다.)
