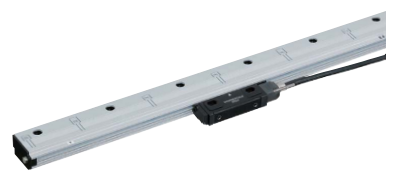

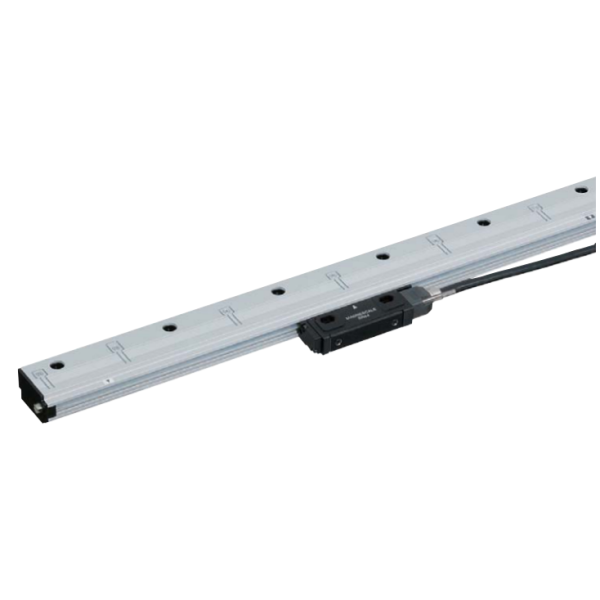

MAGNESCALE SR84 Absolute linear encoder robust type
Specifications
| Specification | ||
|---|---|---|
| 형명 | SR84 | |
| 유효 길이(L) | 140~ 3040 mm(24종류) 2640, 2840, 3040 mm | |
| 선팽창 계수 | 12±1 × 10 -6 /℃ | |

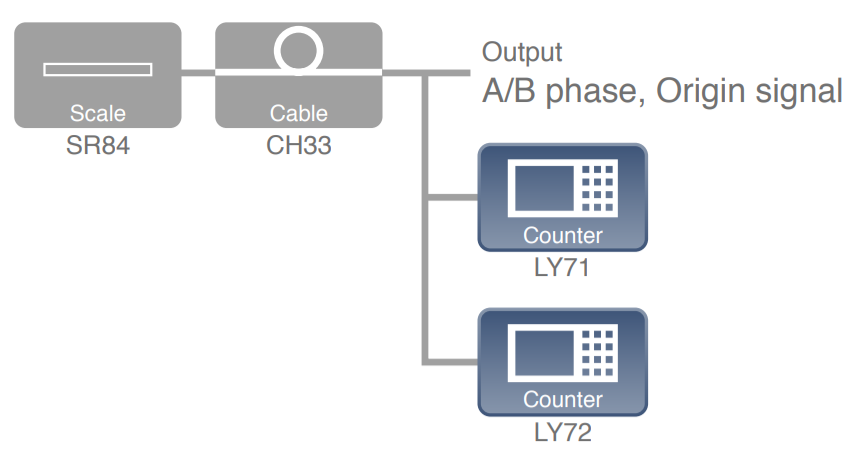

| 출력 신호 | A/B상·원점 라인 드라이버 신호 EIA-422 준거 | |
| 정밀도 (20℃) | (3+3L/1,000) µm pp 또는 (5+5L/1,000) µm pp L: 유효 길이 (mm) | |
| 분해능 | 0.05/0.1/0.5/1 µm에서 선택 (공장 출하 시 설정) | |
| 원점 위치 | 없음/중앙 1점/멀티포인트(40mm피치)/부호형/임의의 1점(1mm피치) | |
| 전원 전압 | DC 4.75V-5.25V (케이블 연결단에서) | |
| 소비 전류 | 200mA(120Ω 종단시) 이하 | |
| 돌입 전류 | 2A 이하 (전원 상승 시간 : 10ms) | |
| 최대 응답 속도 | 50 m/min (분해능: 0.1 µm, 최소 위상차: 50 ns 시) | |
| 내진동 | 250 m/s 2 (50 Hz~2 kHz) | |
| 내충격 | 450 m/s 2 (11 ms) | |
| 보호 등급 | IP54 (에어 퍼지 없음), IP65 (에어 퍼지 있음) | |
| 기타 보호 | 가혹한 환경에서는 오일 루브리칸트도 가능합니다. | |
| 전원 보호 | 전원 역접속·과전압 인가 등의 이상시, 내부 퓨즈가 단절되어 공급 전원이나 배선을 보호합니다 | |
| 안전 표준 | FCC Part15 Subpart B Class A 및 ICES-003 Class A Digital Device 및 EN55011 Gp1 Class A, EN61000-6-2, 안전 규격 대상외(DC 60 V 미만) | |
| 사용온도범위 | 0°C ~ +50°C | |
| 보관 온도 범위 | -20°C ~ +55°C | |
| 질량 | 약 1.24 kg + 4 kg/m | |
| 접동 저항 | 1N 이하 | |
| 케이블 주요 사양 | ||
|---|---|---|
※상기 이외의 케이블에 관해서는 문의해 주십시오. 기재 내용은 예고 없이 변경하는 경우가 있습니다. | ||
| 형명 | CH33-**CP | |
| 내용 | 끝이 열린 케이블 | |
| 길이 | 3, 5, 10, 15m | |
| 재질 | PVC | |
| 도관 | ○ | |
