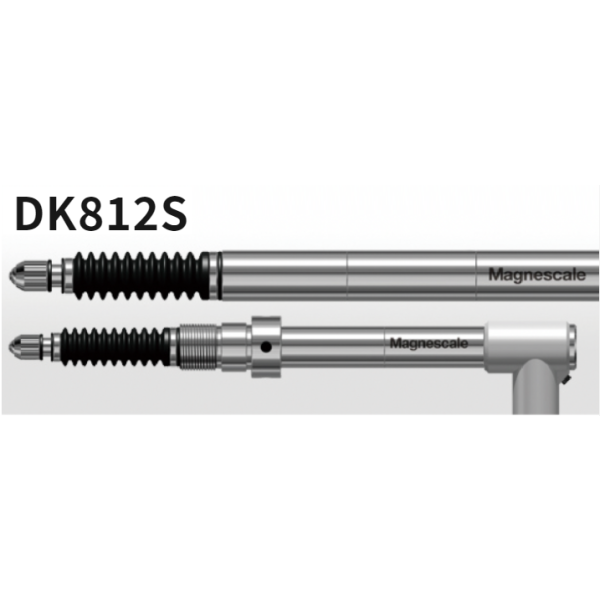

MAGNESCALE DK812S > 변위계

메인으로 > 변위계 > SONY(Magnescale) > 디지털 게이지

DK812A/DK812B 단종 대체품

측정 범위 : 12mm
정도 : 1μm, 1.5μm
최고 분해능 : 0.1μm, 0.5μm
최대 응답 속도 : 80m/min (최소 분해능 0.1μm)
250m/min (최소 분해능 0.5μm)
원점 내장 : 스핀들 이동 1mm 위치
물이나 기름에 강함

확대보기

1번째 이미지 새창

MAGNESCALE DK812S 요약정보 및 구매

DK812A/DK812B 단종 대체품 12mm/0.1μm,

추천하기

판매가격	전화문의
제조사	MAGNESCALE(SONY)
원산지	일본
모델	DK812SAR DK812SALR DK812SAFR DK812SAFLR DK812SAVR DK812SBR DK812SBLR DK812SBFR DK812SBFLR DK812SBVR DK812SAR5 DK812SALR5 DK812SAFR5 DK812SAFLR5 DK812SAVR5 DK812SBR5 DK812SBLR5 DK812SBFR5 DK812SBFLR5 DK812SBVR5

이전상품 MAGNESCALE DK830S 다음 상품 MAGNESCALE DK805S

상품 정보

상품 상세설명

MAGNESCALE DK812S의 특징

슬림하고 컴팩트하면서 최고 분해능 0.1μm, 높은 내구성의 메카 구조를 채용하여 슬라이딩 횟수 2 억 7 천만 회 이상을 실현했습니다.

측정 범위 : 12mm
최고 분해능 : 0.1μm, 0.5μm
정확도 : 1μm pp, 1.5μm pp
높은 응답 속도 : 80m / min, 250m / min
베어링 구조 : 내구성이 뛰어난 신 구조의 베어링을 채용하여 슬라이딩 성능 향상
접 수 : 2 억 7 천만 회 이상 (2019 년 5 월 현재 계속 평가 중)
보호 등급 : IP67 대응 (스트레이트 / 앵글 타입 φ4 mm 에어 튜브를 장착시)
원점 내장 : 스핀들 이동 1mm ± 0.5mm의 위치
견고하게 고정 할 수있는 플랜지 타입도 있습니다.

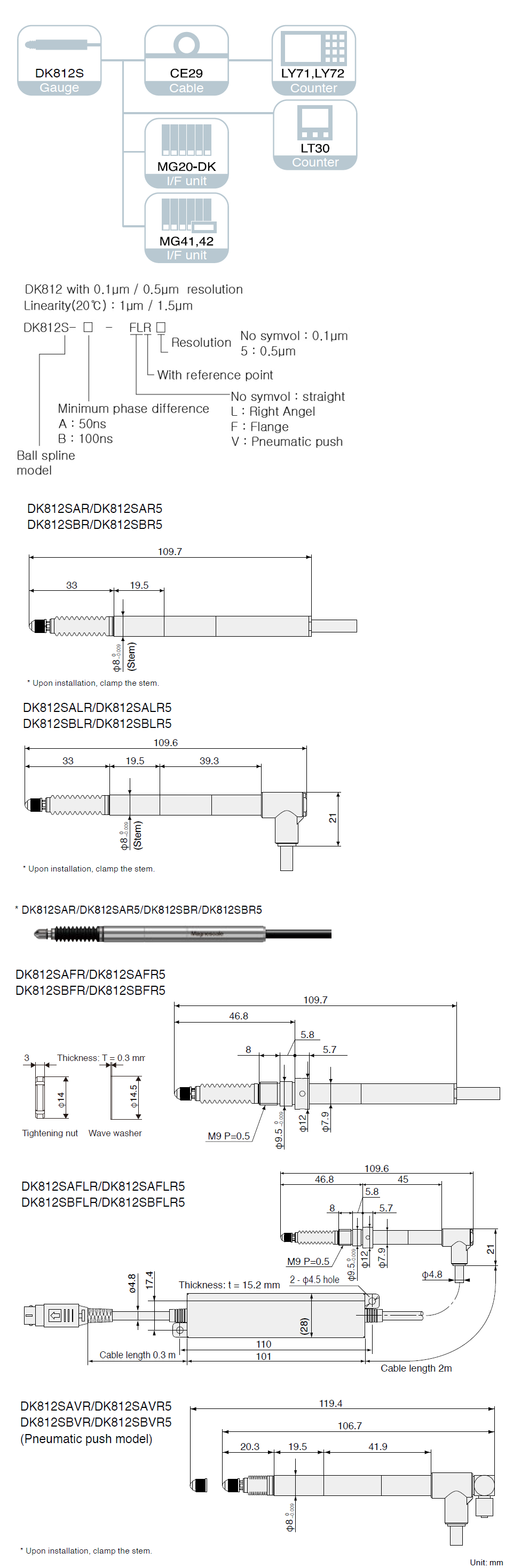

스펙

주요 사양
* 1 보간 박스와 커넥터 부 제외 * 2 라이트 앵글 타입으로 Φ4mm 튜브 연결시 * 3 케이블 부 및 보간 상자 제외 기재 내용은 예고없이 변경 될 수 있습니다.
기종명	고해상도 유형		일반 분해능 유형
기종명	DK812SAR DK812SALR DK812SAFR DK812SAFLR DK812SAVR	DK812SBR DK812SBLR DK812SBFR DK812SBFLR DK812SBVR	DK812SAR5 DK812SALR5 DK812SAFR5 DK812SAFLR5 DK812SAVR5	DK812SBR5 DK812SBLR5 DK812SBFR5 DK812SBFLR5 DK812SBVR5
측정 범위	12 mm
최고 해상도	0.1 μm		0.5 μm
정확도 (20 ℃에서)	1 μm pp		1.5 μm pp
측정 력 (20 ℃에서)	위로 순위 : 0.4 ± 0.3 N 0.6 ± 0.5 N (공압 압출 형) 가로 방향 : 0.5 ± 0.3 N 0.7 ± 0.5 N (공압 압출 타입) 아래 정도 : 0.6 ± 0.3 N 0.8 ± 0.5 N (공압 압출 타입) 　　　　　　　　　　　　　　　　　　기압 : 0.055MPa 때
최대 응답 속도	80 m / min	42 m / min	250 m / min	100 m / min
원점 위치	스핀들 이동 1mm ± 0.5 mm의 위치
원점 응답 속도	상기 최대 응답 속도와 동일
출력	A / B / 원점 전압 차동 라인 드라이버 출력 (EIA-422을 준수)
스핀들 구동 방식	스프링 푸시 (DK812SAR / SAFR / SBR / SBFR / SAR5 / SAFR5 / SBR5 / SBFR5) 공압 푸시 (DK812SAVR / SBVR / SAVR5 / SBVR5) 스프링 푸시 / 진공 철회 (DK812SALR / SAFLR / SBLR / SBFLR / SALR5 / SALR5 / SAFLR5 / SBLR5 / SBFLR5)
보호 등급 * 1	스트레이트 : IP66 / 67; 직각 유형 : IP64 (IP67 * 2)
진동	100 m / s 2 (20 ~ 2000 Hz)
충격	1000 m / s 2　(11ms)
사용 온도 범위	0 ~ + 50 ℃
저장 온도 범위	-20 ~ + 60 ℃
전원 전압	DC 5 V ± 5 %
소비 전력	1W
질량 * 3	약 30 g
출력 케이블 길이	2.4 m
측정자	초경합금 구면 부착 설치 나사 M2.5		스틸 구면 부착 설치 나사 M2.5
부속품	사용 설명서 + P M4 × 5 나사 2 개 체결 너트 클램프 스패너, 웨이브 와셔 장착 용 핀 각 1 개 (DK8 ** S * F 만) 엘보 1 개 (DK8 S * L ** 만 ) 스패너 1 개

0.1µm 분해능의 DK812

최대 게이지 DK- 시리즈. 응답 속도 42m / min

제품 코드	정확도 : 1µm pp 해상도 : 0,1µm		ML	모델
97900482	DK812S	R	12mm	Straight
97900483		LR	12mm	Right angle
97900484		FR	12mm	플랜지 / 스트레이트
97900485		FLR	12mm	플랜지 / 직각
97900486		VR	12mm	공압 푸시 / Right angle
97938572		VR-T01	12mm	공압 푸시 / Right angle / 플랜지

0,5µm 분해능의 DK812

최대 게이지 DK- 시리즈. 응답 속도 100m / min

제품 코드	정확도 : 1,5µm pp 해상도 : 0,5µm		ML	모델
97909308	DK812S	R5	12mm	Straight
97909309		LR5	12mm	Right angle
97909310		FR5	12mm	플랜지 / Straight
97909311		FLR5	12mm	플랜지 / 직각
97909312		VR5	12mm	공압 푸시 / Right angle
97938571		VR5-T04	12mm	공압 푸시 / Right angle / 플랜지

전용 카운터 LT30 바로 가기
