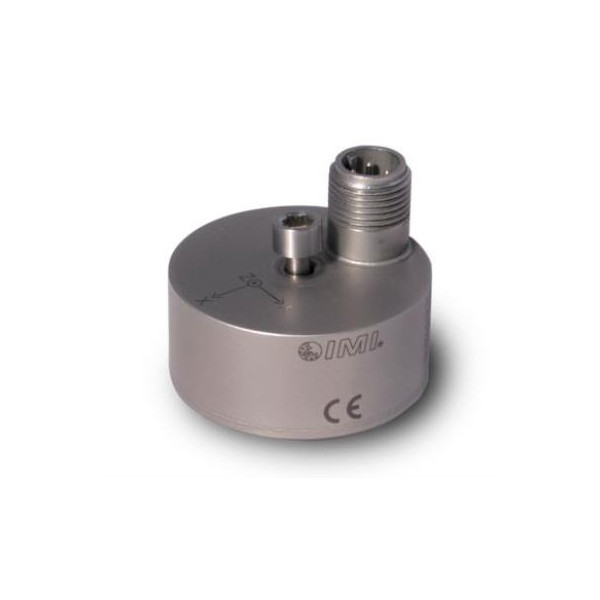

630A91 | 정밀 산업용 ICP® 3축가속도계 4핀 M12 연결 요약정보 및 구매

감도: (±10%)100mV/g 측정 범위: ±50g 감지 요소: 세라믹 주파수 범위: (+/-3dB)120 ~ 600000cpm(2 ~ 10000Hz)

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 630A91

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

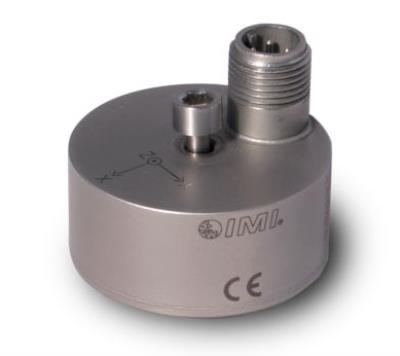

    630A91 | 정밀 산업용 ICP® 3축가속도계 4핀 M12 연결



    3축, 산업용, 세라믹 전단 ICP® 가속, 100mV/g, 2 ~ 7kHz, 상단 출구, 4핀 M12 연결, 3축 주파수 스위프 ISO 17025 인증 교정

    • 감도: (±10%)100mV/g(10.2mV/(m/s²))
    • 측정 범위: ±50g(±490.5m/s²)
    • 감지 요소: 세라믹
    • 주파수 범위: (+/-3dB)120 ~ 600000cpm(2 ~ 10000Hz)
    • 전기 연결 위치: 상단
    • 무게: 4.22온스(119.7gm)


    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)[1]
    Measurement Range±50 g±490.5 m/s²
    Frequency Range (+/-3 dB) (z axis)120 to 600000 cpm2 to 10000 Hz[2] [4]
    Frequency Range (+/-3 dB) (x or y axis)120 to 420000 cpm2 to 7000 Hz
    Non-Linearity±1 %±1 %[3]
    Broadband Resolution (1)560 µg5694 µm/sec2[5]
    Resonant Frequency1020 kcpm17 kHz[5]
    Transverse Sensitivity≤7 %≤7 %
    ENVIRONMENTAL
    Overload Limit (Shock)5000 g pk49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee GraphSee Graph[5]
    Enclosure RatingIP68IP68
    ELECTRICAL
    Settling Time (within 1% of bias)≤3.0 sec≤3.0 sec
    Discharge Time Constant≥0.1 sec≥0.1 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance<350 Ohm<350 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Spectral Noise (10 Hz)40 µg/√Hz392 (µm/sec2)/√Hz[5]
    Spectral Noise (100 Hz)10 µg/√Hz98.1 (µm/sec2)/√Hz[5]
    Spectral Noise (1 kHz)6 µg/√Hz58.9 (µm/sec2)/√Hz[5]
    Electrical Isolation>100000000 Ohm>100000000 Ohm
    Electrical ProtectionRFI/ESDRFI/ESD
    PHYSICAL
    Size - Diameter1.49 in37.9 mm
    Size - Height1.23 in31.3 mm
    Weight4.22 oz119.7 gm[5]
    MountingThrough HoleThrough Hole
    Mounting Torque (Through Bolt)2 to 5 ft-lb2.7 to 6.8 N-cm
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingWelded HermeticWelded Hermetic
    Electrical ConnectorM12, 4-PinM12, 4-Pin
    Electrical Connection PositionTopTop
    Electrical Connections (Pin 1)X axisX axis
    Electrical Connections (Chrome-Plated Brass)Y axisY axis
    Electrical Connections (Pin 3)Z axisZ axis
    Electrical Connections (Pin 4)GroundGround
    * All specifications are at room temperature unless otherwise specified
    .




    SPECIFICATION NOTES

    [1] Conversion Factor 1g = 9.81 m/s².
    [2] 1Hz = 60 cpm (cycles per minute).
    [3] Zero-based, least-squares, straight line method.
    [4] The high frequency tolerance is accurate within ±10% of the specified frequency.
    [5] Typical.
    [6] See PCB Declaration of Conformance PS023 for details.


    ACCESSORIES

    Supplied
    ICS-7NIST-traceable triaxial amplitude response cal from 10 Hz to upper 3 dB point1
    081A126Mounting bolt 10-32 X .931
    54102-011
