629A61 | 정밀 산업용 ICP® 3축가속도계 10피트 통합 외장 케이블 > 진동/가속도/각도센서

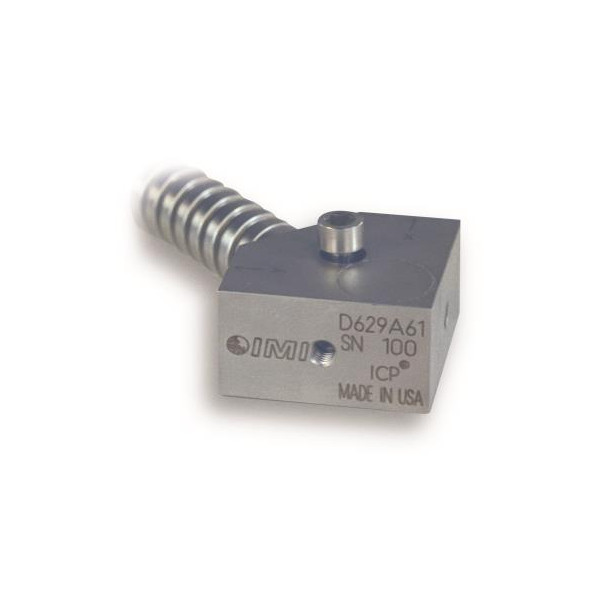

629A61 | 정밀 산업용 ICP® 3축가속도계 10피트 통합 외장 케이블 요약정보 및 구매

감도: (±5%)100mV/g 주파수 범위: (±3dB)48 ~ 480000cpm(0.8 ~ 8000Hz) 감지 요소: 세라믹 측정 범위: ±50g

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 629A61

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

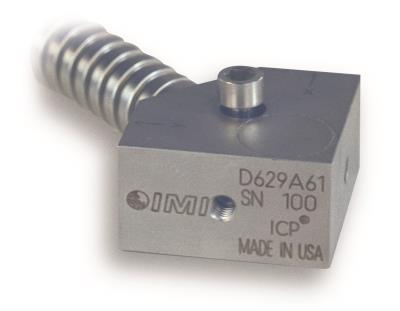

    629A61 | 정밀 산업용 ICP® 3축가속도계 10피트 통합 외장 케이블



    3축, 산업용, 세라믹 전단 ICP® 가속, 100mV/g, 0.8 ~ 8kHz, 측면 출구, 10피트 통합 외장 케이블, 3축 주파수 스위프 ISO 17025 인증 교정

    • 주파수 범위: (±3dB)48 ~ 480000cpm(0.8 ~ 8000Hz)
    • 감지 요소: 세라믹
    • 측정 범위: ±50g(±490m/s²)
    • 무게: 139g(4.9oz)
    ENGLISH:SI:
    PERFORMANCE
    Measurement Range±50 g±490 m/s²
    Frequency Range (±5 %)144 to 120000 cpm2.4 to 2000 Hz[2]
    Frequency Range (±10 %)102 to 300000 cpm1.7 to 5000 Hz
    Frequency Range (±3 dB)48 to 480000 cpm0.8 to 8000 Hz
    Resonant Frequency1200 kcpm20 kHz[3]
    Broadband Resolution (1)100 µg981 µm/sec2[3]
    Non-Linearity±1 %±1 %[1]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)5000 g pk49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[3]
    ELECTRICAL
    Settling Time (within 1% of bias)≤3.0 sec≤3.0 sec
    Discharge Time Constant≥0.2 sec≥0.2 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance<100 Ohm<100 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Spectral Noise (10 Hz)7.0 µg/√Hz68.7 (µm/sec2)/√Hz[3]
    Spectral Noise (100 Hz)2.8 µg/√Hz27.5 (µm/sec2)/√Hz[3]
    Spectral Noise (1 kHz)1.0 µg/√Hz9.8 (µm/sec2)/√Hz[3]
    Electrical ProtectionRFI/ESDRFI/ESD
    Electrical Isolation (Case)>100000000 Ohm>100000000 Ohm
    PHYSICAL
    Size - Length1.5 in38.1 mm
    Size - Width1.5 in38.1 mm
    Size - Height0.82 in20.8 mm
    Weight (without cable)4.9 oz139 gm
    Mounting Thread1/4-28 MaleNot Applicable[4]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingWelded HermeticWelded Hermetic
    Electrical ConnectorIntegral Armored CableIntegral Armored Cable
    Electrical Connection PositionSideSide
    Electrical Connections (Red)X axisX axis
    Electrical Connections (Green)Y axisY axis
    Electrical Connections (White)Z axisZ axis
    Electrical Connections (Black)GroundGround
    Cable Length10 ft3.0 m
    Cable TypePolyurethanePolyurethane[5]
    * All specifications are at room temperature unless otherwise specified
    .




    SPECIFICATION NOTES

    [1] Zero-based, least-squares, straight line method.
    [2] The high frequency tolerance is accurate within ±10% of the specified frequency.
    [3] Typical.
    [4] 1/4-28 has no equivalent in S.I. units.
    [5] Stainless steel armor jacket over twisted shielded four conductor.
    [6] See PCB Declaration of Conformance PS023 for details.


    ACCESSORIES

    Supplied
    081A56Captive mounting bolt, 1/4-28 x 0.75" long, socket head (for series 629A sensors)1
    ICS-1Calibration of industrial accel. with full frequency response plot and NIST-traceable certificate1


    OPTIONAL VERSIONS

    ( LB ) Low Bias Voltage
    ENGLISHSI
    Output Bias Voltage6 to 8
    Measurement Range±35±343
    Excitation Voltage12 to 28


    ( M ) Metric Mount
