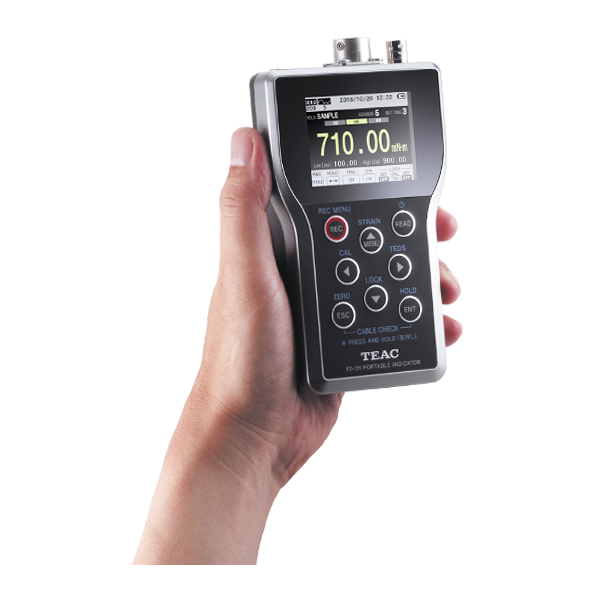

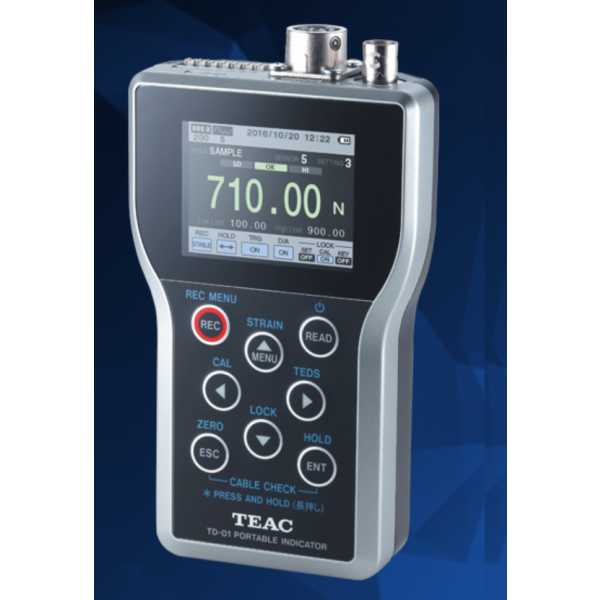

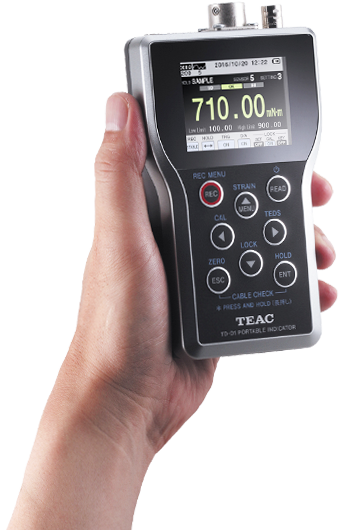

TEAC TD-01 휴대용 충전식 인디케이터
주의 : 대응커넥터 미내장 (필요시 구매해야 합니다)
TD-01 Portable은 스트레인 게이지 기반 변환기와 연결되는 디지털 표시기입니다.
이 장치는 변환기의 입력 신호를 표시기 값 또는 그래프 표시로 표시하며 다음과 같은 기능을 제공합니다.

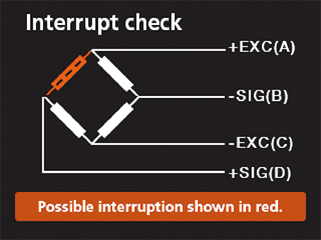

컬러 그래픽 LCD, 고속 처리 A/D 변환기, 표시기 기록, 인터럽트 확인 및 TEDS 지원으로 뛰어난 가시성.
TD-01은 뛰어난 휴대성과 뛰어난 가성비를 갖춘 고기능성을 갖추고 있습니다.
| 호환 센서 | 스트레인 게이지 변환기 | |
|---|---|---|

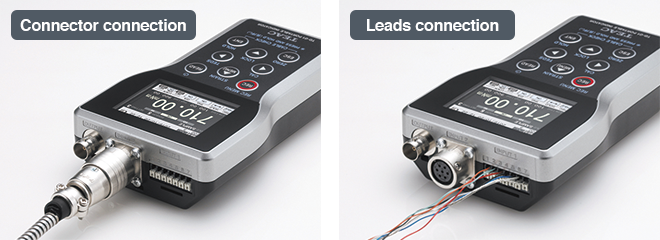

| 신호 입력 단자 | 원형 커넥터(NDIS7P)/터미널 뱅크(한 번에 하나씩만 연결) | |
| 브리지 전압 | DC, 2.5V ±5%(최대 전류 30mA) | |
| 신호 입력 범위 | ±5mV/V | |
| D/A 출력 | ± 2V | |
| 등가 입력/TEDS | 교정범위 | 0.3mV/V – 5.0mV/V |
| 교정정밀도 | 0.1%FS 이내(1m 규격의 TEAC Φ8, 6심 실드케이블 350Ω 임피던스 사용 시, 5mV/V 시) | |
| Precision | 선형성 | 0.01%FS + 1digit 이내(5mV/V일 때) |
| 제로 드리프트 | 0.5μV/°C 이내(입력 환산값) | |
| Gain drift | 0.005%/ºC 이하 | |
| A/D 변환 | 1000회/초, 24비트 | |
| 디지털 필터 | 이동 평균 (OFF, 16, 32, 64, 128, 256, 512, 1024, 2048 중에서 선택) | |

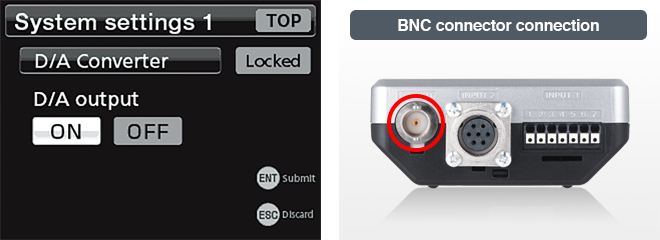

| D/A 출력 | 출력 커넥터 | BNC |
| 출력 전압 | ±2.0V | |
| Resolution | 70.16μV 일반 | |
| 선형성 | 0.02%FS 이하 | |
| 제로 드리프트 | 0.1mV/ºC 이하 | |
| Gain drift | 0.003%/ºC 이하 | |
| TEDS 기능 | IEEE1451.4 클래스 2 혼합 모드 인터페이스 | |
| 디스플레이 | 디스플레이 | 2.4인치 컬러 TFT LCD |

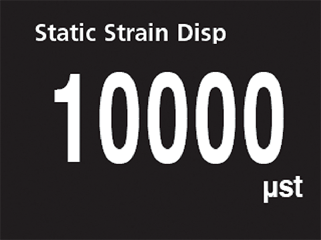

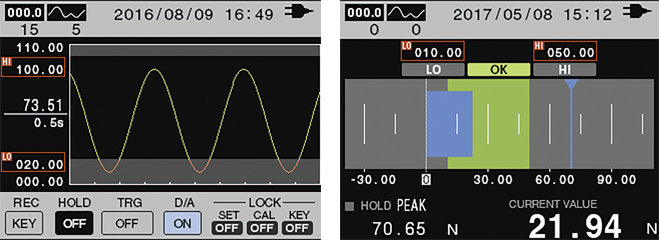

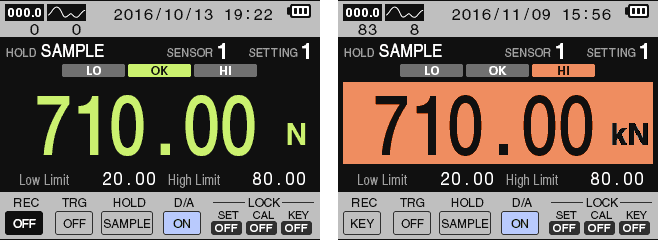

| 디스플레이 모 드 | 설정 화면, 표시값 디지털 표시, 그래프 표시, 기록 데이터 목록 표시, 정적 변형 표시 | |

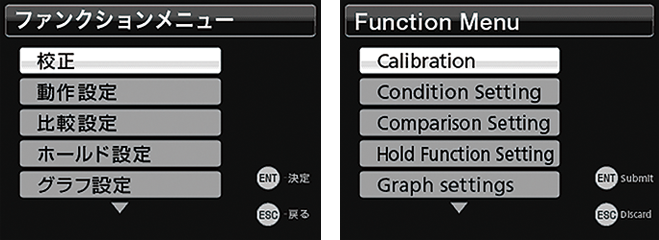

| 언어 | 일본어/영어 | |
| Indicator value | 표시 범위 | －99999 ~ 99999 |
| 소수점 | 디스플레이 위치 선택 가능 | |
| Displayed items | 보정설정 | 제로 교정/스팬 교정(TEDS 교정, 실제 부하 교정, 등가 입력 교정) |
| 기능 설정 | 상한, 하한, 비교 모드, 히스테리시스, 거의 0, 이동 평균, 모션 감지, 제로 트래킹, 디지털 제로, 디지털 제로 오프셋, 영역 정의, 홀드 모드, 제어 잠금, 최소 그리드, 디지털 제로 제한, 디지털 제로 지우기, 데이터 출력 선택, D/A 변환기 | |
| 센서 값 메모리 | 연결된 각 센서에 대한 6가지 유형의 교정 값 | |
| 홀드 기능 | 샘플 홀드, 피크 홀드, 바텀 홀드, 존 정의 홀드(피크, 바텀) | |

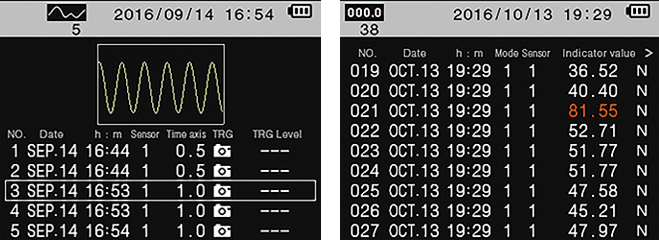

| 데이터 기록 | Indicator value | 최대 300개 녹화내용 : ID번호, 날짜 및 시간, 녹화모드, 센서값 메모리번호, 표시값 |
| 그래프 기록 | 최대 8개 기록 내용: ID 번호, 날짜 및 시간, 센서 값 메모리 번호, 트리거 모드, 그래프 파형 | |
| 전원 공급 장치 | 알카라인 또는 NiMH AA 배터리 4개 USB 버스 전원(내장 Micro-USB B 커넥터) | |
| 작동 온도 범위 | 0℃ ~ 40℃ | |
| 보관 온도 범위 | －20℃~60℃ | |
| 작동 습도 범위 | 85%RH 이하(결로 없을 것) | |
| 적용 기준 | CE 마킹, VCCI(클래스 A), FCC(클래스 A) | |

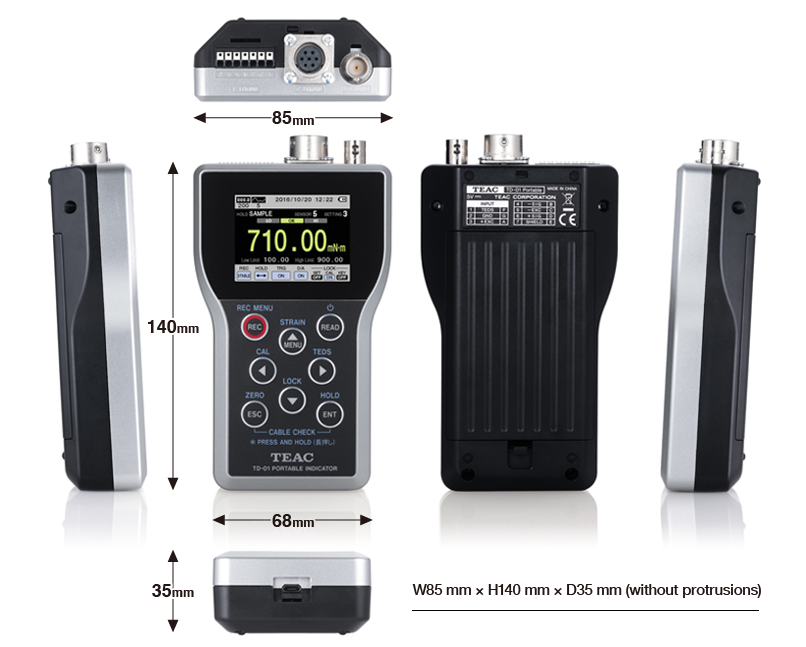

| 외형 치수(W×H×D) | 약 85mm × 140mm × 35mm(돌출부 제외) | |
| 무게 | 약 320g(배터리 포함) | |
| Message | Explanation |
|---|---|
| LOAD ADC | ADC 플러스 오버 |
| − LOAD ADC | ADC 마이너스 오버 |
| FULL | 디스플레이 플러스 오버(최대 디스플레이 값보다 큼) |
| − FULL | 디스플레이 마이너스 오버(최소 표시값 미만) |
| OVER FULL | 입력이 최대 입력 범위(5.2mV/V)를 초과합니다. |
| − OVER FULL | 입력이 최소 입력 범위(−5.2mV/V) 미만입니다. |
| ZERO OVER | 제로 밸런싱 범위가 규정된 값을 초과함 |
| ZERO ERROR | 지정된 시간 내에 영점 조정 실패 |
| OUTPUT CAL OVER | 센서 출력이 교정 범위를 초과함e |
| OUTPUT CAL SHORT | 센서 출력이 보정 범위에 도달하지 않음 |
| MINUS INPUT | 센서 입력이 음수임 |
| TEDS READ ERROR | 유효한 TEDS 센서가 연결되지 않았습니다 |
| PARAMETER ERROR | 불규칙한 설정값 존재 |
| R.O.SET OVER | 정격 출력이 설정 범위를 초과함(5.0mV/V 초과) |
| R.O.SET SHORT | 설정 범위 이하의 정격 출력(0.3mV/V 이하) |
| ZEROLIMIT OVER | 디지털 제로 리미트 초과 |
| ERROR | 오류가 발생했습니다 |
| DA OVER | DA 출력이 출력 범위를 벗어남 |
| DA - OVER | DA 출력이 출력 범위를 벗어남 |
| SYSTEM ERROR | 시스템 오류가 발생했습니다 |
| INVALID OPERATION | 작업이 잘못되었습니다. |
| MEMORY FULL | 데이터 저장을 위한 메모리가 가득 찼습니다. "시스템 설정 2"를 사용하여 데이터 삭제 또는 덮어쓰기 활성화 |
| Zero Balancing | 잠시만 기다려주세요 |
|---|---|
| Executing Digital Zero | 잠시만 기다려주세요 |

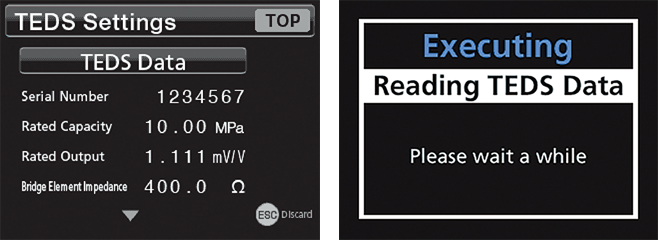

| Reading TEDS data | 잠시만 기다려주세요 |
| WRITING DATA | 쓰기가 완료될 때까지 장치를 작동하지 마십시오. |
