TOKYO SOKKI GFLA/GFCA/GFRA, GFLAB/GFCAB/GFRAB 플라스틱용 게이지 > 스트레인 게이지

TOKYO SOKKI GFLAB/GFCAB/GFRAB 플라스틱용 게이지(CE인증)

저탄성 스트레인 게이지

이 스트레인 게이지는 금속에 비해 탄성률이 낮은 플라스틱과 같은 재료의 측정에 적합합니다.

특별히 설계된 그리드 패턴은 시편에 대한 스트레인 게이지의 강화 효과를 줄입니다.

이 시리즈는 열팽창 계수가 50 또는 70 ×10 ^-6 strain/℃인 재료에 대해 자체 온도 보상이 가능합니다.
GOBET이라는 새로운 스트레인 게이지 시리즈가 이 시리즈에 추가되었습니다.

RoHS 2 지침 2011/65/EU를 준수하고 CE 마킹과 함께 제공됩니다.

GOBET 게이지는 무연 솔더를 사용하지만 고유한 게이지 패턴을 채택하여 기존 스트레인 게이지보다 우수한 성능을 보여줍니다.

CE 마킹이 있는 연장 리드와이어도 사용할 수 있습니다.

적용 표본	플라스틱
작동 온도(℃)	GF　 －30~+80℃ GF －20~+80℃
온도보상범위(℃)	+10 ~ +80℃
적용 접착제	CN
역행	특수 플라스틱
요소	Cu-Ni 합금 호일
변형 한계	3%(30000 x 10 -6 Strain)
실온에서의 피로수명	1 x 106(±1500 x 10- 6 Strain)

• CE인증 있음

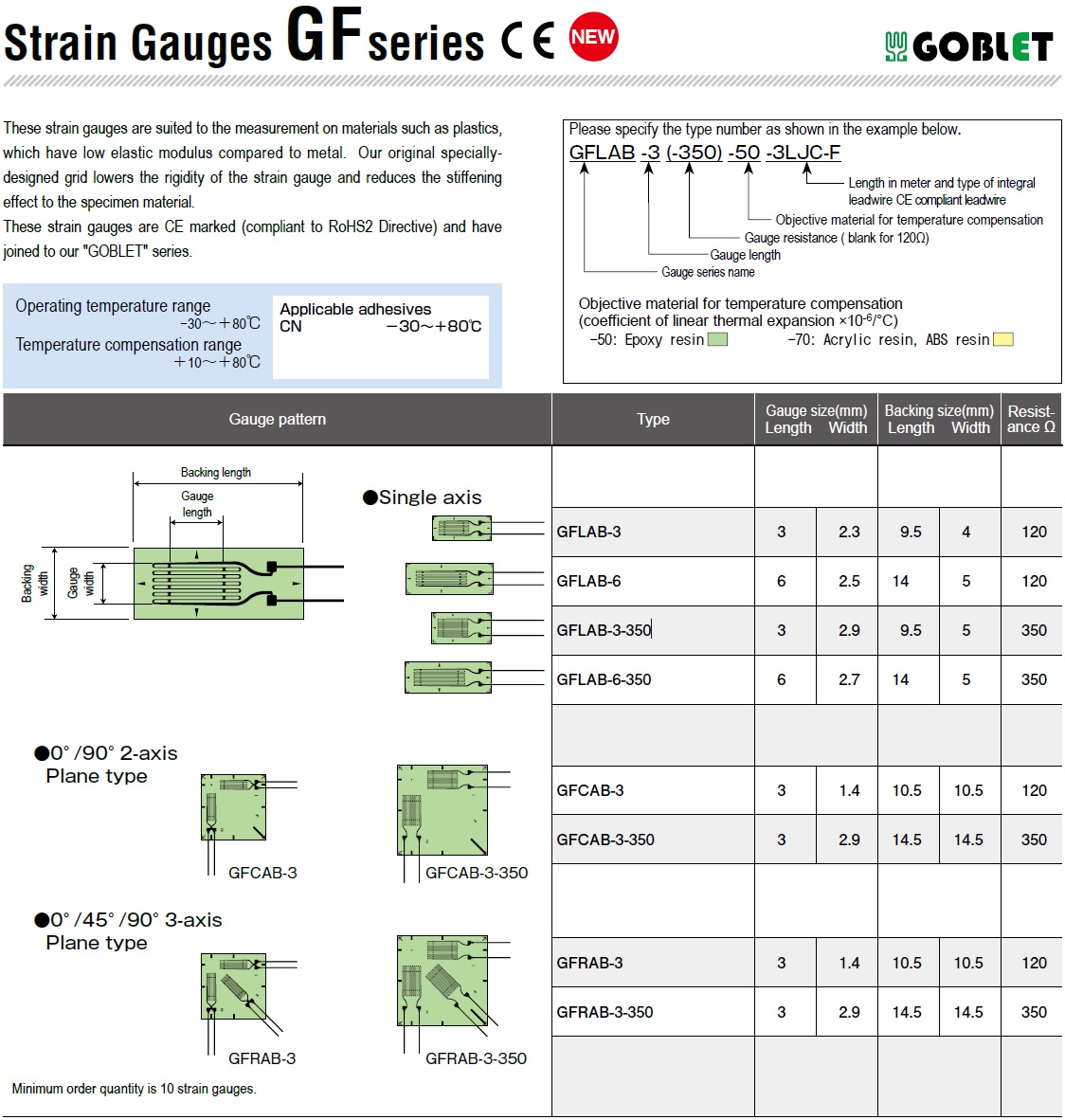

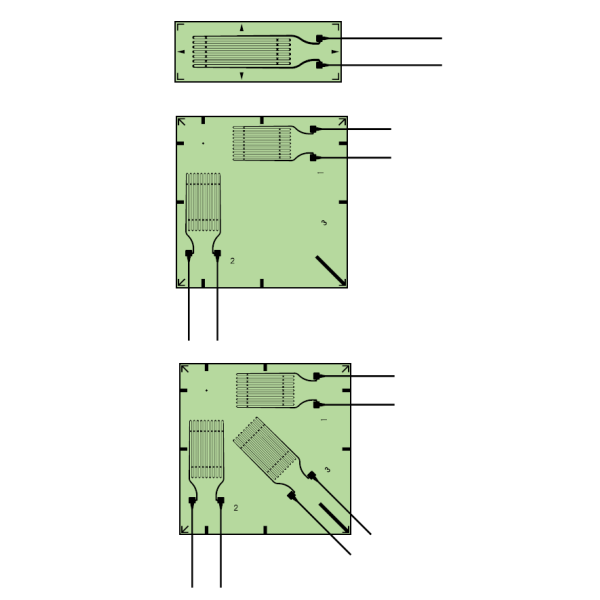

  게이지 패턴	유형	게이지 길이 (mm)	게이지 폭 (mm)	백킹 길이 (mm)	지지 폭 (mm)	저항 (Ω)
  단일 요소 (GF 2.1 약)	GFLAB-3-50 GFLAB-3-70	3	2.3	9.5	4	120
  	GFLAB-6-50 GFLAB-6-70	6	2.5	14	5	120
  	GFLAB-3-350-50 GFLAB-3-350-70	3	2.9	9.5	5	350
  	GFLAB-6-350-50 GFLAB-6-350-70	6	2.7	14	5	350
  90°2 요소 로제트 평면 유형 (GF 2.1 약)	GFCAB-3-50 GFCAB-3-70	3	1.4	10.5	10.5	120
  	GFCAB-3-350-50 GFCAB-3-350-70	3	2.9	14.5	14.5	350
  45°/90°3 요소 로제트 평면 유형 (GF 2.1 약)	GFRAB-3-50 GFRAB-3-70	3	1.4	10.5	10.5	120
  	GFRAB-3-350-50 GFRAB-3-350-70	3	2.9	14.5	14.5	350

  50:에폭시 수지
  70: 아크릴 수지, ABS 수지
  각 패키지에는 10 게이지가 들어 있습니다.

TOKYO SOKKI GFLA/GFCA/GFRA 플라스틱용 게이지

저탄성 스트레인 게이지

CE인증 없음

게이지 패턴	유형	게이지 길이 (mm)	게이지 폭 (mm)	백킹 길이 (mm)	지지 폭 (mm)	저항 (Ω)
단일 요소 (GF 2.1 약)	GFLA-3-50 GFLA-3-70	3	2.3	9.5	4	120
	GFLA-6-50 GFLA-6-70	6	2.5	14	5	120
	GFLA-3-350-50 GFLA-3-350-70	3	2.9	10	5	350
	GFLA-6-350-50 GFLA-6-350-70	6	2.7	15	5	350
90°2 요소 로제트 평면 유형 (GF 2.1 약)	GFCA-3-50 GFCA-3-70	3	1.4	10.5	10.5	120
	GFCA-3-350-50 GFCA-3-350-70	3	2.9	15	15	350
45°/90°3 요소 로제트 평면 유형 (GF 2.1 약)	GFRA-3-50 GFRA-3-70	3	1.4	10.5	10.5	120
	GFRA-3-350-50 GFRA-3-350-70	3	2.9	15	15	350

50:에폭시 수지
70: 아크릴 수지, ABS 수지
각 패키지에는 10 게이지가 들어 있습니다.

리드선 일체형 GF 시리즈(수주 생산)

GF 시리즈 스트레인 게이지에 권장되는 리드 와이어

* CE 마킹이 있는 GOBET 시리즈 스트레인 게이지는 무연 솔더를 사용한 리드 와이어만 사용할 수 있습니다.

일부 재료는 그대로 접착 될 수 있고, 일부는 전처리 후에 접착될 수 있으며, 일부는 탄성률이 낮고 변형 감도가 불충분하여 게이지를 접착해도 측정할 수 없습니다.

이 목록을 참조하십시오.

플라스틱의 재질에 따른 측정 가능표

약어	플라스틱의 이름	측정 결정
ＡＢＳ	아크릴로 니트릴 부타디엔 스티렌
ＣＲ	클로로프렌 고무(네오프렌)	-
ＥＰ	에폭시 수지
ＦＲＰ	유리 섬유 강화 플라스틱
ＮＲ	천연 고무	-
ＰＡ	66 나일론
ＰＣ	폴리카보네이트
ＰＥ	폴리에틸렌	△
ＰＥＴ	폴리에틸렌 테레프탈레이트	△
ＰＩ	폴리이미드
ＰＭＭＡ	폴리메타크릴산메틸(아크릴)
ＰＰ	폴리프로필렌	△
ＰＳ	폴리스티렌(스티롤)
ＰＴＦＥ	폴리테트라플루오로에틸렌(불소계 수지)	△
ＰＵ	폴리우레탄	-
ＰＶＣ	폴리염화비닐(경질)
ＳＩ	실리콘	-
ＵＰ	불포화 폴리에스터

측정 등급
: 처리 없이 접착 및 측정 가능
Δ: 접착은 전처리 필요, 측정 가능
-: 접착 불가, 낮은 탄성 계수, 측정 불가
