BF 시리즈 복합 스트레인 게이지
BF 시리즈 복합 스트레인 게이지는 복합 재료 측정을 위해 개발되었으며 스트레인 게이지의 강화 효과를 줄이기 위해 독점적 인 특수 그리드 패턴으로 설계되었습니다.
모델의 열팽창 계수를 갖는 재료에 사용할 수있는 3 × 10 -7 / ℃, 5 × 10 -7 / ℃, 8 × 10 -6 등의 세라믹, 탄소 복합 재료로 / ℃있게 사용
(A)의 새로운 시리즈 CE 마크가있는 스트레인 게이지 인 GOBLET가 추가되었습니다.
이 CE 준수 제품 시리즈는 RoHS 지침을 준수합니다.
이 게이지는 무연 납땜 및 고유 한 탭 디자인을 갖춘 기존 스트레인 게이지의 기능을 능가합니다.
CE 준수 연장 리드선도 제공됩니다.
당사보유재고
BFLAB-5-8-5LJCT-F 1 PACK
| 적용 가능한 표본 | 복합 재료 |
|---|---|
| 작동 온도 | BF  ： -30 ~ +200 ℃BF ： -20 ~ ＋200 ℃ |
| 온도 보상 범위 | +10에서 +80 ℃ |
| 적용 가능한 접착제 | CN, NP-50, EB-50B |
| 기반 재료 | 폴리이 미드 |
| 요소 | Cu-Ni |
| 변형 한계 | 3 % (30000 x 10 -6 strain) |
| 실온에서의 피로 수명 | 1 x 10 6 (± 1500 x 10 -6 strain) |

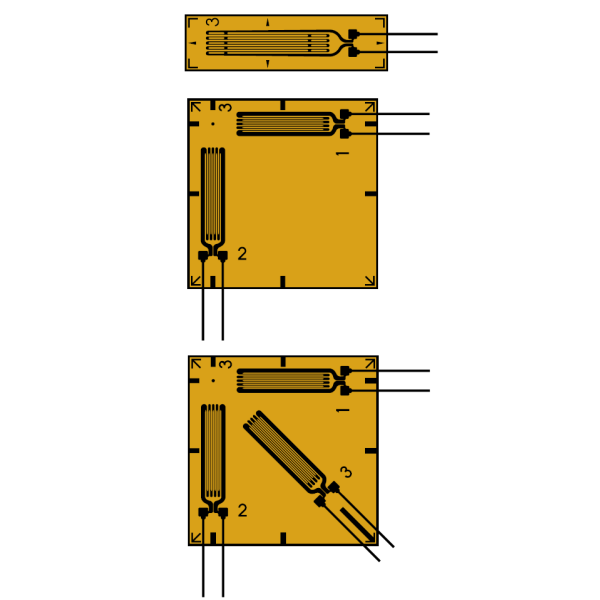

Single-element
| Gauge pattern | Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | BFLAB-2-3 BFLAB-2-5 BFLAB-2-8 | 2 | 0.9 | 7.6 | 2.5 | 120 |
| BFLAB-5-3 BFLAB-5-5 BFLAB-5-8 | 5 | 1.5 | 12.3 | 3.3 | 120 |
각 패키지에는 10 개의 게이지가 포함되어 있습니다.
* 리드선 부착은 주문 제작 가능합니다.
Stacked-type two-element
| Gauge pattern | Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | BFCAB-2-3 BFCAB-2-5 BFCAB-2-8 | 2 | 1.3 | 8.0 | 8.0 | 120 |
| BFCAB-5-3 BFCAB-5-5 BFCAB-5-8 | 5 | 1.5 | 11.5 | 11.5 | 120 |
각 패키지에는 10 개의 게이지가 포함되어 있습니다.
* 리드선 부착은 주문 제작 가능합니다.
Stacked-type three-element
| Gauge pattern | Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | BFRAB-2-3 BFRAB-2-5 BFRAB-2-8 | 2 | 1.3 | 8.0 | 8.0 | 120 |
| BFRAB-5-3 BFRAB-5-5 BFRAB-5-8 | 5 | 1.5 | 11.5 | 11.5 | 120 |
각 패키지에는 10 개의 게이지가 포함되어 있습니다.
* 리드선 부착은 주문 제작 가능합니다.
Single-element
| Gauge pattern | Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | BFLA-2-3 BFLA-2-5 BFLA-2-8 | 2 | 0.9 | 7.6 | 2.5 | 120 |
| BFLA-5-3 BFLA-5-5 BFLA-5-8 | 5 | 1.5 | 12.3 | 3.3 | 120 |
각 패키지에는 10 개의 게이지가 포함되어 있습니다.
* 리드선 부착은 주문 제작 가능합니다.
Stacked-type two-element
| Gauge pattern | Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | BFCA-2-3 BFCA-2-5 BFCA-2-8 | 2 | 1.3 | 8.0 | 8.0 | 120 |
| BFCA-5-3 BFCA-5-5 BFCA-5-8 | 5 | 1.5 | 11.5 | 11.5 | 120 |
각 패키지에는 10 개의 게이지가 포함되어 있습니다.
* 리드선 부착은 주문 제작 가능합니다.
Stacked-type three-element
| Gauge pattern | Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
|---|---|---|---|---|---|---|
 | BFRA-2-3 BFRA-2-5 BFRA-2-8 | 2 | 1.3 | 8.0 | 8.0 | 120 |
| BFRA-5-3 BFRA-5-5 BFRA-5-8 | 5 | 1.5 | 11.5 | 11.5 | 120 |
각 패키지에는 10 개의 게이지가 포함되어 있습니다.
* 리드선 부착은 주문 제작 가능합니다.
| Purpose | Lead wires | Lead wire symbol | Operating temperature range (℃ ) | 게이지 유형 예시 |
|---|---|---|---|---|
일반 측정 (온도 변화 없음) | 2-wire parallel vinyl wire | LJB/LJB-F (2,3축용 기본) | －20 to +80 | BFCA-2-3-3LJB |
| 2-wire parallel vinyl wire | LJC/LJC-F (1축용 기본) | BFLA-2-3-3LJC | ||
| 일반 측정 | 3-wire parallel vinyl wire | LJBT/LJBT-F | －20 to +80 | BFLA-2-3-3LJBT |
| 3-wire parallel vinyl wire | LJCT/LJCT-F | BFLA-2-3-3LJCT | ||
| 중 / 고온 | 3-wire parallel special vinyl wire | LXT/LXT-F | －20 to +150 | BFLA-2-3-3LXT |
| 3-strand twisted FEP single-core wire | 6FB○LT/6FB○LT-F | －269 to +200 | BFLA-2-3-6FB3LT | |
| 측온센서 부착 | 3-wire parallel vinyl wire | TLJBT/TLJBT-F | －20 to +80 | BFLA-2T-3-3TLJBT |
| 3-strand twisted FEP single-core wire | 6FB♦TLT | －269 to +200 | BFLA-2T-3-6FB3TLT |
* "♦"는 리드선 길이를 나타냅니다.
* CE 마크가있는 GOBLET 시리즈 스트레인 게이지에는 무연 솔더를 사용하는 리드선 만 사용할 수 있습니다.
