Me ßsysteme K3D35 소형 3축로드셀 > 로드셀

Me ßsysteme K3D35 소형 3축로드셀 요약정보 및 구매

Fx=Fy=Fz=500mN ~ 10N, / Φ35 x 28(H)mm / 0.2%

추천하기
판매가격 전화문의
제조사 Me ßsysteme
원산지 독일
모델 K3D35-0.5N, K3D35-2N, K3D35-10N,

관련상품

  • 상품 정보

    상품 상세설명

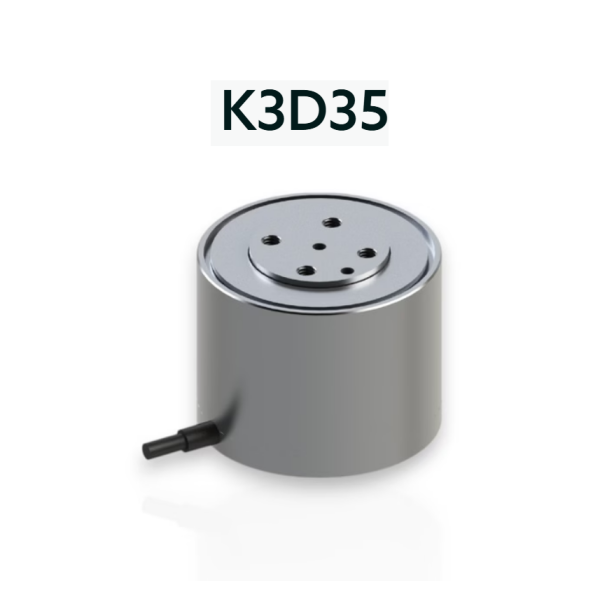

    Me ßsysteme K3D35 소형 3축로드셀




    • 3축 힘 센서 Fx, Fy, Fz
    • 측정 범위: 3축에서 ±0.5N, ±2N, ±10N
    • 구성: 알루미늄
    • 치수: Ø35mm x 28mm
    • 정확도: < 1 %
    • 구조: 알루미늄 IP65
    • 인장력 및 압축력 측정
    • 출력 : 3m STC-32T-12 12선 케이블
    • 힘 전달: 4 x M3x0.5 나사산

    K3D35 센서 는 3가지 측정 범위로 제공됩니다.


    모델K3D35 (+/-500 mN)K3D35 (+/-2N)K3D35 (+/-10N)
    FX, FY, FZ0,5210
    각 방향의 토크 제한5Nm5Nm5Nm
    커넥틱케이블 3m케이블 3m케이블 3m
    MaterialAluminiumAluminiumAluminium


    각 센서는 공장 교정 인증서와 함께 제공됩니다.

    특정 측정 범위에 대한 교정(선택 사항) 및 ISO-17025 교정이 가능합니다.


    신호 컨디셔닝 및 수집


    원시 측정 신호의 수집은 다음을 사용하여 수행할 수 있습니다.


    스트레인 게이지 브리지 입력 카드가 장착된 PC 또는 PLC 수집 시스템

    또는 아날로그 또는 디지털 출력을 갖춘 스트레인 게이지 브리지 컨디셔닝 모듈을 통해 PC나 표준 수집 시스템에 연결할 수 있습니다.


    신호 조절 및 수집을 위해 다음 모듈을 권장합니다.

    GSV 시리즈 디지털 인터페이스 컨디셔닝 모듈을 권장합니다.


    GSV-4USB (컨디셔너/수집 모듈, 4개 아날로그 입력) 또는 Bluetooth 버전

    GSV-4BT M12 (옵션으로 데이터 로거 장착 가능 )

    GSV-8DS (고성능 모듈, 8개 아날로그 입력)

    GSV-1A4 컨디셔너는 GSV-4USB와 동일하며, 직렬 출력 1개 대신 아날로그 출력 4개를 제공합니다.

    이 모듈에는 시각화 및 데이터 수집 소프트웨어(GSV-multi)가 포함되어 있습니다.

    LabVIEW 또는 C/Visual Studio/C++/.NET 환경에서 애플리케이션을 개발할 수 있도록 DLL 및 VI 파일도 제공됩니다.






    포함된 시각화 및 수집 소프트웨어는 제공된 소프트웨어 GSV-multi를 사용하여 구현됩니다.


    Applications

    존재 또는 오류 감지

    학습 강제 제어 작동

    마찰 측정

    인체공학적 측정




    사양

    Measuring Range 0.5 , 2 , 10
    Number of Axis 3 Axis
    Precision (max error) 0.5 %
    Nonlinearity (% FS) ± 0.2 %
    Hysteresis 0.1 % FS
    Temperature Compensated Range 10 to 30 °C
    Température de fonctionnement 10 to 40 °C
    Zero Balance 0.05 %PE/°C
    Sensibilité du gain 0.02 %/°C
    Analog output signal non-amplifié
    Résistance du pont 350 Ω
    Tension d'alimentation 5 Vcc
    Cable Cable
    Measurement direction Traction & Compress.
    Housing Aluminium
    Protection Class IP65
    Measuring Range (Force) ⩽ 1 kN
    Transducer Series K3D
    Application Robotics


    OPTION

    Connector on cable for acquisition : 데이터 수집용 케이블 커넥터

    Extended temperature compensation : 확장된 온도 보상

    Electronic conditioning and acquisition :전자 컨디셔닝 및 데이터 수집

    Connector output on request : 요청 시 커넥터 출력 제공

    TEDS
