Me ßsysteme K3D60a 소형 3축로드셀 > 로드셀

Me ßsysteme K3D60a 소형 3축로드셀 요약정보 및 구매

Fx=Fy=Fz=10N ~ 500N, / 60 x 60 x 23.5(H)mm / 0.5%

추천하기
판매가격 전화문의
제조사 Me ßsysteme
원산지 독일
모델 K3D60a-10N, K3D60a-20N, K3D60a-50N, K3D60a-100N, K3D60a-200N, K3D60a-500N

관련상품

  • 상품 정보

    상품 상세설명

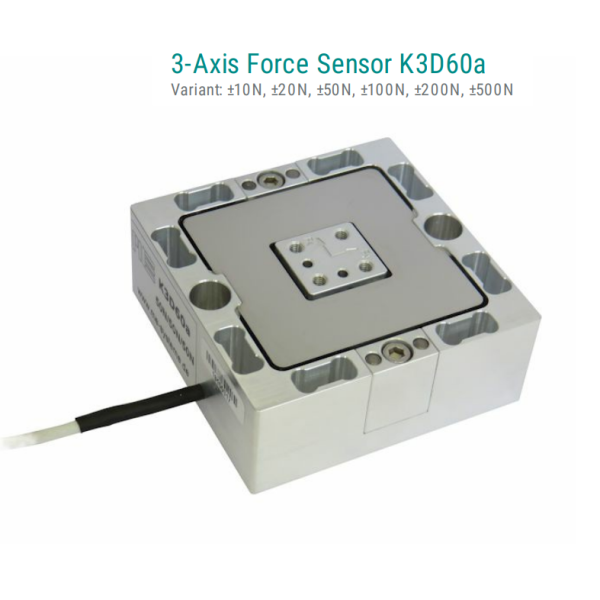

    Me ßsysteme K3D60a 소형 3축로드셀




    • 3축 힘 센서 Fx, Fy, Fz
    • 측정 범위: 3개 축 모두 ± 10N, ± 20N, ± 50N, ± 100N, ± 200N, ± 500N
    • 크기: 60 x 60 x 23.5mm
    • 정확도: < 0.5 % PE(0.1 % 선택 사항)
    • 구조: 알루미늄 IP65
    • 인장 및 압축 측정
    • 출력 : 3m STC-32T-12 12와이어 케이블
    • 무게: 110g
    • Force transmission: 4 x M3x0.5 나사산
    • 공진 주파수: 3kHz

    K3D60a 센서 는 4가지 측정 범위로 제공됩니다.
    모델

    K3D60a

    -10N

    K3D60a

    -20N

    K3D60a

    -50N

    K3D60a

    -100N

    K3D60a

    -200N

    K3D60a

    -500N

    FX, FY, FZ±10±20±50±100±200±500
    최대 적용 모멘트20Nm20Nm20Nm20Nm20Nm20Nm
    전기 연결케이블 3m케이블 3m케이블 3m케이블 3m케이블 3m케이블 3m
    MaterialAluminiumAluminiumAluminiumAluminiumInoxInox


    각 센서는 공장 교정 인증서와 함께 제공됩니다.

    특정 측정 범위에 대한 교정(선택 사항) 및 ISO-17025 교정이 가능합니다.


    신호 컨디셔닝 및 수집


    원시 측정 신호의 수집은 다음을 사용하여 수행할 수 있습니다.


    스트레인 게이지 브리지 입력 카드가 장착된 PC 또는 PLC 수집 시스템

    또는 아날로그 또는 디지털 출력을 갖춘 스트레인 게이지 브리지 컨디셔닝 모듈을 통해 PC나 표준 수집 시스템에 연결할 수 있습니다.


    신호 조절 및 수집을 위해 다음 모듈을 권장합니다.


    SV-4USB , 4 입력 모듈 , USB 출력

    GSV-1A4 , 4입력 모듈, 아날로그 출력 : 보편적으로 사용하는 증폭기

    GSV-8DS (고성능 모듈, 아날로그 입력 8개)





    포함된 시각화 및 수집 소프트웨어는 제공된 소프트웨어 GSV-multi를 사용하여 구현됩니다.


    Applications

    로봇공학

    생산

    풍동

    품질 관리

    의학, 보철학, 정형외과 공학 또는 보행 분석에서의 하중 측정

    스포츠 의학에서의 측정

    편안함/인체공학 측정



    Type beam sensor

    Number of Axis 3 Axis

    Precision (max error) 0.5 %

    Nonlinearity (% FS) ± 0.1 %

    Tension d'alimentation 10 Vcc

    Measurement direction Traction & Compress.

    Housing Aluminium

    Protection Class IP65

    Measuring Range (Force) ⩽ 1 kN, 1 - 100 kN

    Transducer Series K3D

    Application Robotics, Miniature
