320C03 | ESS 범용 석영 전단 ICP® 고온용 가속도계, 10 mV/g, 1~6kHz, 10-32 측면 커넥터 > 진동/가속도/각도센서

320C03 | ESS 범용 석영 전단 ICP® 고온용 가속도계, 10 mV/g, 1~6kHz, 10-32 측면 커넥터 요약정보 및 구매

10mV/g 측정 범위: ±500g pk 사용온도 : -73 ~ +163 °C

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 320C03

관련상품

  • 상품 정보

    상품 상세설명

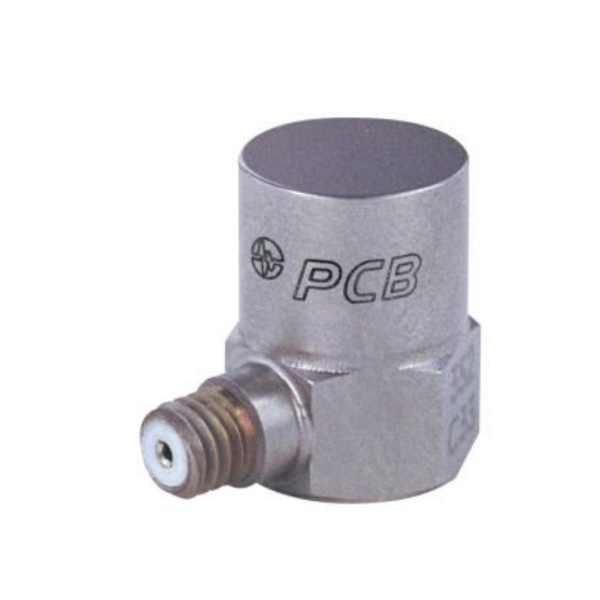

    320C03 | ESS 범용 석영 전단 ICP® 고온용 가속도계

    10 mV/g, 1~6kHz, 10-32 SIDE 커넥터



    ESS 범용 석영 전단 ICP® 가속기, 10 mV/g, 1~6kHz, 10-32 측면 커넥터, 최대 +325°F/+163°C

    • 감도: (±10%) 10 mV/g (1.02 mV/(m/s²))
    • 측정 범위: ±500g/pk (±4900m/s²/pk)
    • 광대역 해상도: 0.003g rms (0.03m/s² rms)
    • 주파수 범위: (±5%) 1~6000Hz
    • 감지 요소: 석영
    • 무게: 0.38온스 (10.5그램)

    Specification Notes

    [1] Zero-based, least-squares, straight line method.
    [2] Typical.
    [3] Transverse sensitivity is typically ≤ 3%.
    [2] Typical.
    [4] See PCB Declaration of Conformance PS023 for details.



    English:SI:
    Performance
    Sensitivity (±10 %)10 mV/g1.02 mV/(m/s²)
    Measurement Range±500 g pk±4900 m/s² pk
    Frequency Range (±5 %)1 to 6000 Hz1 to 6000 Hz
    Frequency Range (±10 %)0.7 to 9000 Hz0.7 to 9000 Hz
    Frequency Range (±3 dB)0.35 to 15000 Hz0.35 to 15000 Hz
    Resonant Frequency≥35 kHz≥35 kHz
    Broadband Resolution (1)0.003 g rms0.03 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤5 %≤5 %[3]
    Environmental
    Overload Limit (Shock)±10000 g pk±98100 m/s² pk
    Temperature Range (Operating)-100 to +325 °F-73 to +163 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2]
    Base Strain Sensitivity≤0.0005 g/µε≤0.005 (m/s²)/µε[2]
    Electrical
    Excitation Voltage18 to 30 VDC18 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤100 Ohm≤100 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Discharge Time Constant0.5 to 2.6 sec0.5 to 2.6 sec
    Settling Time (within 10% of bias)<7 sec<7 sec
    Spectral Noise (1 Hz)2800 µg/√Hz27468 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)700 µg/√Hz6867 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)180 µg/√Hz1766 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)64 µg/√Hz628 (µm/sec2)/√Hz[2]
    Physical
    Size - Height0.81 in20.6 mm
    Size - Hex0.50 in12.7 mm
    Weight0.38 oz10.5 gm[2]
    Sensing ElementQuartzQuartz
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingWelded HermeticWelded Hermetic
    Electrical Connector10-32 Coaxial Jack10-32 Coaxial Jack
    Electrical Connection PositionSideSide
    Mounting Thread10-32 Female10-32 Female
    Mounting Torque10 to 20 in-lb83 to 225 N-cm

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    080A109Petro Wax, 정사각형 1개, 1" x 1" x 0.25"1
    081B05장착 스터드, 10-32 ~ 10-32, 길이 0.275인치, BeCu (어깨 포함)1
    ACS-110Hz부터 상위 5% 주파수까지 단일 축 진폭 응답 교정, NIST 추적 가능1
    M081B05장착 스터드, 10-32 ~ M6x0.75-6g, 길이 0.275인치, 베릴륨 구리1

    Optional Versions

    (J) Ground Isolated

    EnglishSI
    Frequency Range4000 Hz
    Frequency Range7000 Hz
    Frequency Range10000 Hz
    Resonant Frequency22 kHz
    Electrical Isolation>100000000 Ohm
    Size - Hex0.50 in12.7 mm
    Size - Height0.86 in21.9 mm
