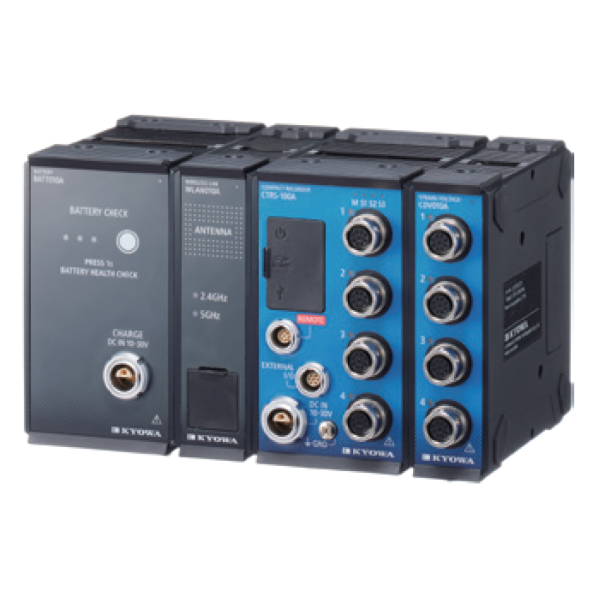

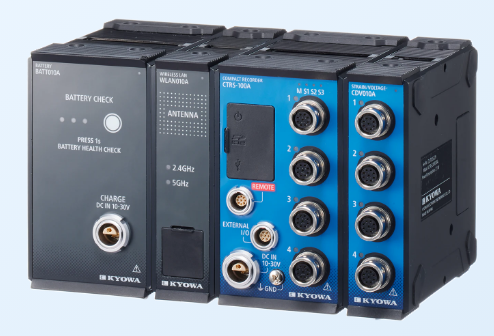

    KYOWA CTRS-100 Series Compact Recorder




    특징


    • 컴팩트하고 견고한 데이터 로거
    • 견고함 (충격 저항: 490m/s² ( 50G), 보호 등급: IP50)
    • 4개 채널 모두에서 20kHz 동기식 샘플링이 가능하며, 1개 채널에서는 최대 100kHz 측정이 가능합니다(변형률, 전압 측정 시).
    • 무선 실시간 모니터링을 지원합니다.
    • 손쉽게 확장 가능한 모듈형 디자인

    Specifications
    Control Unit Specifications
    Connector

    USB 커넥터

    마이크로 USB 타입 B

    원격 제어 커넥터

    리모컨을 연결하는 데 사용됩니다.

    외부 I/O 커넥터

    모델: ECA.0B.307.CLN
    호환 커넥터: FGA.0B.307.CLAD52

    작동 스위치

    힘

    본체 디스플레이

    상태 LED
    , SD 카드 액세스 표시 LED

    데이터 기록 매체

    교와에서 권장하는 산업용 SD 카드

    SD 규격: SDHC
    용량: 4GB, 16GB
    포맷: FAT32
    (권장 제품 이외의 SD 카드를 사용할 경우 작동이 보장되지 않습니다.)

    통신 인터페이스

    USB(USB2.0 고속)
    이더넷 *1 (10/100BASE-T)



    연결 가능한 유닛 수

    측정 단위

    CTRS-100A 한 대당 최대 7대의 기기를 연결할 수 있습니다.
    (총 32채널)

    확장 장치

    CTRS-100A에는 최대 5개의 장치를 연결할 수 있습니다.
    단, 동일한 장치를 2개 이상 연결하여 사용할 수는 없습니다.



    기기 간 동기화

    동기화 방법

    CTRS-100A 장치를 연결하려면 동기화 장치와 동기화 케이블을 사용하십시오.

    동기화할 수 있는 최대 장치 수

    최대 4대의 CTRS-100A 장치를 연결할 수 있으며, 최대 128개의 측정 채널을 동기화할 수 있습니다.

    기록된 데이터

    데이터는 각 장치의 SD 카드 또는 PC에 기록됩니다. *2


    기록된 데이터

    파일 저장 위치

    SD 카드
    PC *2

    데이터 형식

    교와 표준 형식 KS3

    최대 데이터 파일 크기

    4GB/1개 데이터 파일
    (1GB = 1000000000바이트) *3

    데이터 수집

    온라인 수집: 제어 소프트웨어(PC)를 이용한 수집
    오프라인 수집: SD 카드에서 PC로 직접 데이터를 읽어 수집


    측정 조건 설정 방법

    온라인 설정

    제어 소프트웨어(PC)에 의해 설정됨

    오프라인 설정

    SD 카드에 저장된 측정 조건 설정을 읽어 설정합니다.



    녹화 모드

    Manual

    사용자는 녹화를 시작하거나 중지하기 위한 작업을 수행합니다.

    Trigger (Compound Trigger)

    자동 녹화는 트리거 조건 설정에 따라 수행됩니다.

    Interval

    자동 녹화는 녹화 시작 시간과 녹화 간격 설정에 따라 수행됩니다.



    Sampling

    방법

    모든 채널의 동기식 샘플링

    Frequency

    [1-2-5 시리즈]
    1, 2, 5, 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50k, 100k Hz

    [2n 시리즈 ]
    4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 Hz

    설정 가능한 최대 샘플링 주파수:
    　100 kHz / 측정 채널 수

    외부 시계

    외부 장치에서 입력되는 클록을 샘플링 클록으로 사용합니다.
    주파수는 1Hz에서 100kHz까지 1Hz 단위로 설정할 수 있습니다.
    지정된 주파수 범위 ±5% 내의 클록을 입력하십시오.

    전압 레벨:
    　High-level voltage :  2.4~5V,
    　Low-level voltage :  0 to 0.8 V,

    DUTY: 30~70%



    Trigger Functions

    트리거 유형

    ・아날로그 입력 신호
    (아날로그 트리거)

    ・외부 트리거 입력 신호
    (무전압 접점, 오픈 컬렉터, 고전압 2.4~5V, 저전압 0~0.8V 신호)

    ・수동
    (트리거 대기 상태에서 REC 버튼을 누르면 녹화가 시작됩니다.)

    트리거 Level

    ±FS 범위 내의 모든 레벨을 설정할 수 있습니다. *4

    트리거 Slope

    기울기(양수), 기울기(음수)

    Pre-trigger

    시작 트리거 지점 이전부터 저장할 데이터 양을 지정합니다.
    최대 524288개 데이터 항목/측정 채널 수까지 설정할 수 있습니다.

    Post-trigger

    종료 시점 이후 저장할 데이터 양을 지정합니다.
    최대 524288개 데이터 항목/측정 채널 수까지 설정할 수 있습니다.


    백업 기능

    백업 대상

    설정 조건, 균형 조정 값(0 억제 값)

    저장 위치

    내부 비휘발성 메모리



    외부 클럭 출력

    신호 레벨

    5VDC 전압에서
    반전 또는 비반전 신호를 설정할 수 있습니다.

    분할

    샘플링 클럭과 동기화된 클럭 신호가 분할되어 출력됩니다.
    분할 비율은 1에서 65534 사이의 값으로 설정할 수 있습니다.

    출력 모드

    시계를 항상 출력할지, 녹음 중에만 출력할지, 아니면 출력하지 않을지 선택하세요



    기타 기능

    기록할 데이터 항목 수 지정

    지정된 데이터 항목 수가 기록되면 기록이 자동으로 종료됩니다.

    정전 시 자동 복구 기능 *5

    녹화 중 정전 등으로 전원 공급이 중단될 경우, 배터리 전원으로 전환하여 녹화를 계속할지, 아니면 녹화 중인 파일을 닫고 전원을 끌지 선택할 수 있습니다. 전원
    끄기를 선택한 경우, 전원이 복구된 후 녹화를 재개할지, 아니면 대기 상태로 전환할지 선택할 수 있습니다.

    녹화 복구 기능

    녹화 중 전원 스위치를 껐다가 다시 켤 때 녹화를 재개할지 또는 대기 상태로 전환할지 선택할 수 있습니다.

    파일 이름 지정

    녹음된 데이터 파일 이름에 파일 번호 또는 녹음 날짜를 자동으로 할당합니다.

    트리거 신호 출력

    트리거(복합 트리거) 녹화 모드일 때 트리거 신호를 출력합니다.

    대기 모드일 때: 5VDC,
    녹화 모드일 때: 0VDC


    측정 단위 사양

    변형률 측정

    전압 측정

    채널

    4



    입력 커넥터

    커넥터 모양

    NDIS4109 (소형 원형 9핀) 소켓
    모델: EPRC07-RX9FNDIS

    호환 플러그

    NDIS4109 (소형 원형 9핀) 플러그
    모델: EPRC07-P9MNDIS

    측정 목표

    스트레인 게이지 *6
    스트레인 게이지 변환기

    전압

    호환 브리지 저항

    브리지 인 전압을 2V로 설정했을 때: 120~1000Ω
    브리지 여자 전압을 5V로 설정했을 때: 350~1000Ω

    -

    게이지 팩터

    2.00 고정

    -

    Bridge Excitation/Sensor Excitation

    2, 5VDC 전압
    에서 채널당 최대 20mA의 출력을 낼 수 있습니다.

    2, 5VDC *7 , OFF(0V)
    　채널당 최대 20mA를 출력할 수 있습니다.

    입력 임피던스

    -

    3.6 MΩ ± 10%

    입력 모드

    균형 차동 입력



    측정 범위

    설정 방법

    범위 방식 또는 OFF

    설정 가능 범위

    Minimum: 1000 × 10-6 strain
    Maximum: 50000 × 10-6 strain

    최소: 1V
    최대: 50V

    설정 단계

    ・1000 to 10000 × 10-6 strain: 100 × 10-6 strain steps
    ・10000 to 50000 × 10-6 strain: 1000 × 10-6 strain steps

    ・1~10V: 0.1V 단계
    , 10~50V: 1V 단계

    거리 정확도

    ±0.2% FS 이내

    비선형성

    ±0.1% FS 이내


    온도 안정성

    영점

     ±(0.009% FS + 0.9 × 10-6 strain)/°C 이내

    ±(0.009% FS + 0.21 mV)/°C 이내

    감광도

    ±0.03%/°C 이내


    시간 안정성

    영점

     ±(0.09% FS + 9 × 10-6 strain)/8h 이내

    ±(0.09% FS + 0.1 mV)/8시간 이내

    감광도

    ±0.3%/8시간 이내



    Balance Adjustment

    환경

    각 채널에 대해 켜짐, 꺼짐 또는 없음 중에서 선택할 수 있습니다.

    　켜짐: 밸런스 조정을 실행하고 측정값을 0으로 설정합니다.
    　꺼짐: 밸런스 조정을 다시 실행하지 않습니다.
    　없음: 초기 불균형 값(입력 전압)을 확인하기 위해 밸런스 조정을 비활성화할 수 있습니다.

    작동 방법

    제어 소프트웨어*2를 사용하여 밸런스 작업을 수행하거나, 전용 리모컨의 BAL 스위치를 조작하십시오.

    조정 방법

    자동 균형 조정(비휘발성 메모리에 저장됨)

    조정 범위

    ±10000 × 10-6 strain 내

    ±10V 이내

    정확성

    ± (0.1% FS + 2 × 10-6 strain) 이내

    ±0.1% FS 이내

    NONE Accuracy

    ±1% FS *8 이내

    ±0.2% FS 이내

    입력 범위

    ±60000 × 10-6 strain 이내

    ±60V 이내

    공통 모드 입력 전압

    -

    ±20V 이내


    절대 최대 등급

    입력

    ±5V

    ±70V

    주파수 응답

    DC ~ 20kHz, -3 ±1dB (20kHz 기준)


    LPF

    전달 특성

    5th-order Butterworth

    차단 주파수

    10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k Hz 및 FLAT *9 , AUTO *10

    차단점에서의 진폭비

    -3 ±1 dB

    감쇠 특성

    -30 ±3 dB/oct. *11


    HPF

    차단 주파수

    0.2, 1Hz 및 꺼짐


    AD Conversion

    Resolution

    24비트

    방법

    모든 채널의 동기식 샘플링

    Indicator

    채널 상태 LED


    기타 기능

    입력 저항 검사 기능

    브리지 저항 점검 기능,
    정확도 ±2% 이내,
    센서 연결 점검에 사용

    TEDS

    TEDS 정보를 읽고 측정 조건에 적용하십시오. *2


    일반 사양

    전원 커넥터

    모델: ECP.1S.302.CLL

    전원 공급 장치

    10~30VDC

    전력 소비량

    약 3.5W (12V DC 전원 공급 시)

    작동 온도

    -10~50°C

    작동 습도

    20~90% (비응축)

    보관 온도

    -20~60°C

    진동 저항

    49.0 m/s² ( 5 G), 5~200 Hz

    충격 저항

    490m/s² ( 50G), 11ms 이하, 반정현파

    보호 등급

    IP50 (IEC 60529)

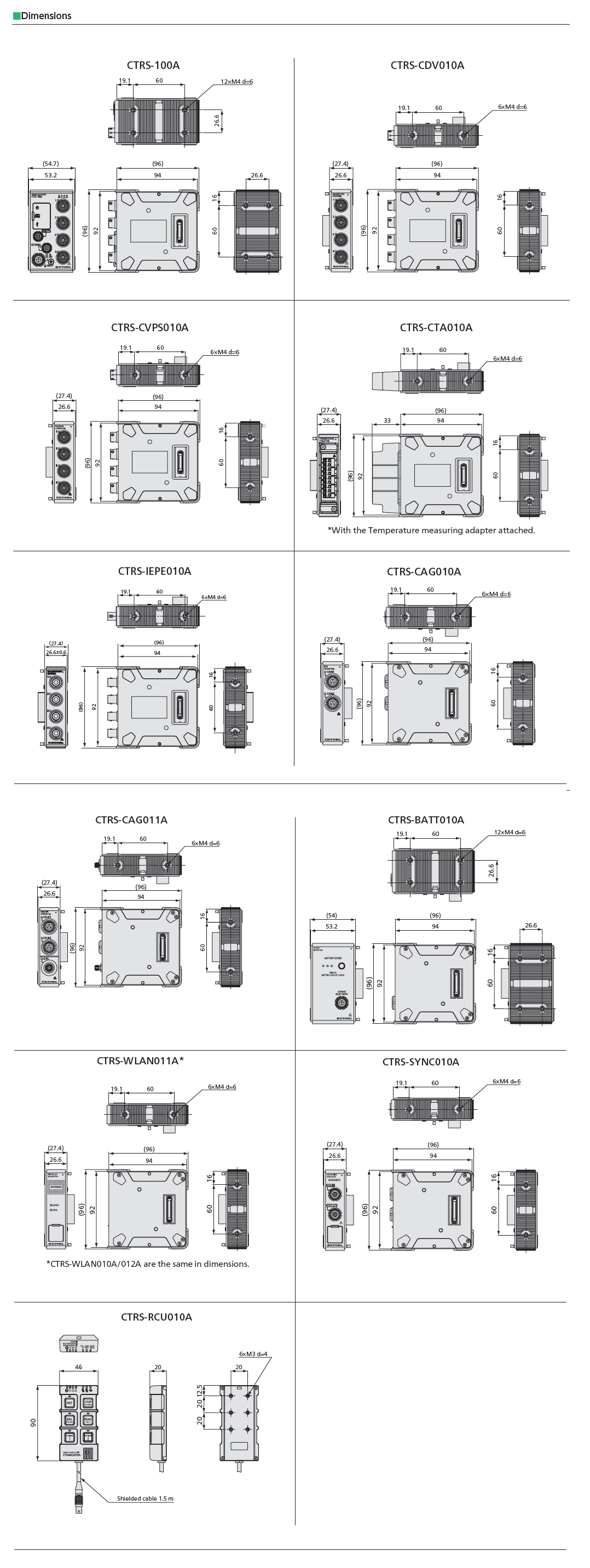

    치수

    가로 53.2mm × 세로 92mm × 깊이 94mm
    (돌출부 또는 보호대 제외)

    무게

    약 420g

    규정 준수

    지침 2014/30/EU(EMC),
    지침 2011/65/EU(EU), 2015/863(제한 물질 10종)(RoHS)

    단말기

    GND 단자: M3 바인딩

    Utility Nuts

    크기: M4, 12 places

    * 측정 장치 사양은 30분간의 예열 후 온도가 안정화된 상태를 기준으로 합니다.
    *1 별도의 동기화 장치와 특수 통신 케이블이 필요합니다.
    *2 PC를 이용한 온라인 제어 시에만 해당됩니다.
    *3 최대 기록 시간은 측정 채널 수와 샘플링 주파수에 따라 달라집니다.
    최대 기록 시간: 1000000000 ÷ 측정 채널 수
    ÷ 샘플링 주파수
    *4 아날로그 입력 신호만 사용 가능
    *5 배터리 유닛 연결 시에만
    해당됩니다. *6 별도의 브리지 박스가 필요합니다.
    *7 센서 여기 전압이 2VDC일 때, 센서
    여기 전압의 양극은 +1V, 음극은 -1V입니다.
    센서 여기 전압이 5VDC일 때, 센서
    여기 전압의 양극은 +2.5V, 음극은 -2.5V입니다.
    *8 브리지 저항이 350Ω일 때
    *9 FLAT 모드 설정 시, 차단 주파수는 약 25kHz로 설정됩니다.
    단, 차단점 진폭비 사양은 적용되지 않습니다.
    *10 AUTO로 설정하면 차단 주파수는 지정된 샘플링 주파수의 약 1/4로 설정됩니다.
    *11 5kHz를 초과하는 차단 주파수는 제외합니다.

    기본 부속품

    스택 커넥터 캡(암) ×2,
    SD 카드(4GB),
    USB 케이블
    , CTRS DC 전원 케이블, P-79
    접지선, P-78
    볼펜 드라이버,
    입력 커넥터 캡 ×4

    선택 사양 액세서리

    CTRS AC 어댑터 UIA345-12-L-JP
    　(미국용: UNI345-1238-L-US)

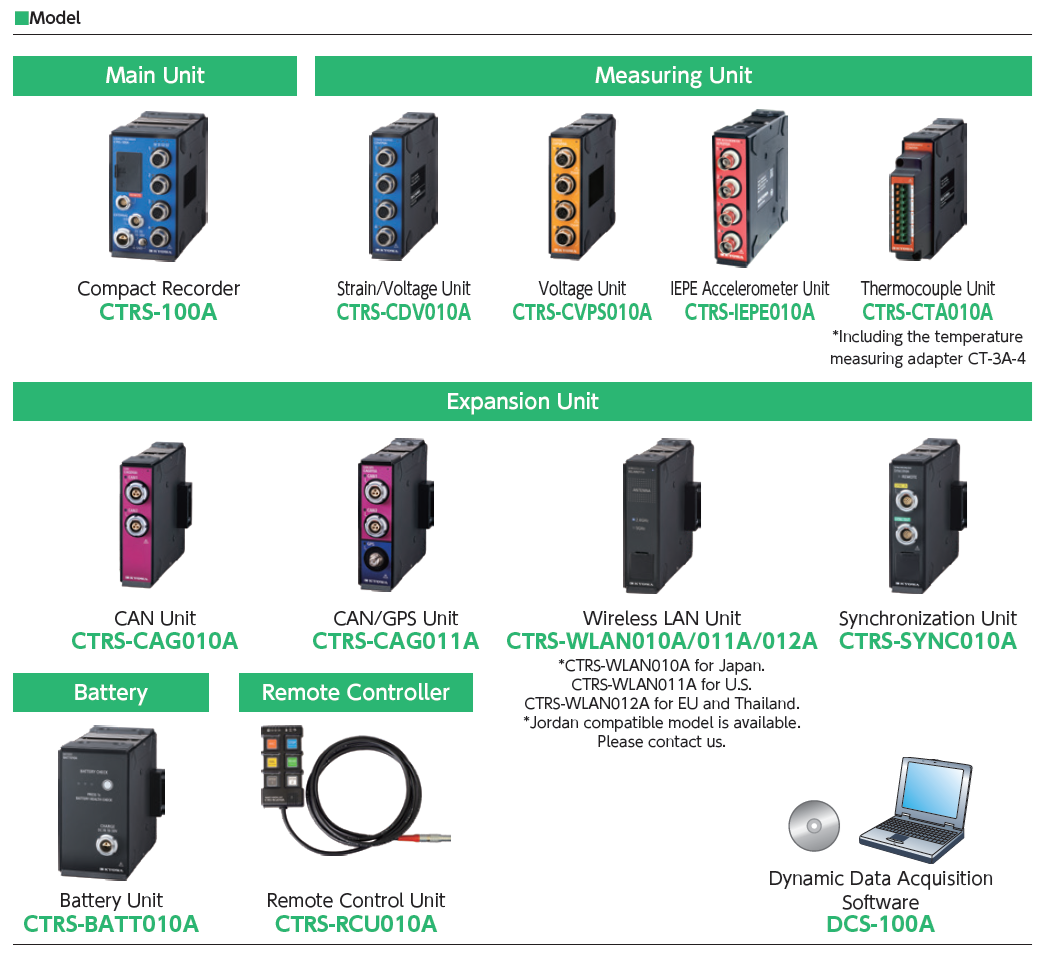

    각종 측정 장치
    각종 확장 장치
    원격 제어 장치
    커넥터 캡 BRA.0B.200.PCSG
    커넥터 캡 BRA.1B.200.PCSG
    4109P-S32-7 (4선 차폐) N-129
    4109P-S32-7 (6선 차폐) U-136
    4109P-BNC 플러그 U-137
    4109P-BNC 잭 U-129
    4109P-R05 잭 U-138
    외부 I/O 케이블 U-133
    SD 카드 (4GB)
    SD 카드 (16GB) RP-SDFC16SW1
    동적 데이터 수집 소프트웨어 DCS-100A
    (최신 버전을 사용하십시오.)




    각종 DOWNLOAD
    Catalogs

    Manual

    CAD Data

    Software
