    SHINKO TECHNOS WIL-102-PH 측정기(DIN Rail Type)

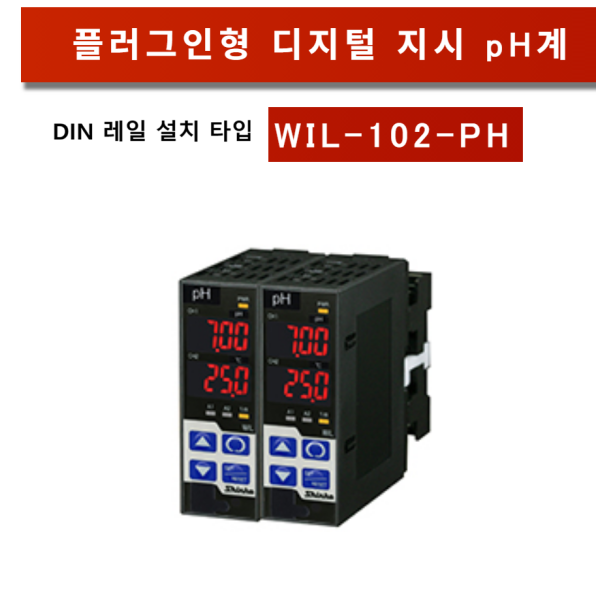

    플러그인형 디지털 지시 pH계 WIL-102-PH

    Panel 내부 설치형

    상하수, 배수, 육성 설비, 공장 등 다양한 용도에 대응한, 제어반내 DIN 레일에 설치하는 타입의 디지털 지시 ORP계입니다.



     [DIN 레일 설치 타입]

     [통신(RS-485)을 통해 각종 설정·교정 조작이 가능]

     [형식 승인에 대응(제SS121호)]

     [24 V 전원에 대응(형명 지정에 따름)]

     [세정 출력 기능 탑재]

     [전송 출력 2점(옵션)]

    •

    사양


    모델명WIL-102-PH,
    입력 점수22점
    입력PHpH 복합 전극 센서Pt사양(*1)Pt1000
    Pt100
    Cu 사양(*1)Cu500/25
    전원 전압100~240 V AC(표준)
    124V AC/DC(*2)
    옵션EVT접점 출력 2점
    TA전송 출력 1점, 접점 출력 1점
    TA2전송 출력 2점
    (*1): 입력 온도 사양은 주문시에 지정된 사양입니다.
    (*2): 전원 전압은 100~240V AC가 표준입니다.
    24V AC/DC를 주문한 경우에만 입력 기호 뒤에 [1]을 기술하고 있습니다.
    별매품 소켓: ASK-001-1(핑거 프로텍트 첨부, 원 단자 사용 불가)
    측정 범위
    (정격 눈금)    		pH 값: 0.00~14.00 pH, 분해능: 0.01 pH
    온도: 0.0~100.0  , 분해능: 0.1
    반복성pH 값:  0.05 pH
    선형성pH 값:  0.05 pH
    지시 정밀도온도:  1
    교정 기능

    2점 자동 교정 또는 수동 교정
    2점 자동 교정: 자동 전위 안정 판정
    　　　 표준액의 종류 pH2, 4, 7, 9, 10(JIS)
    　　　 표준액의 조합 pH 7(1차 용액)과 임의의 2차 용액
    수동 교정: pH 차이가 2 이상인 두 가지 용액
    온도 교정(1점)

    시리얼 통신외부 컴퓨터에서 다음 작업을 수행합니다.
    (1) 각종 설정치의 판독 및 설정
    (2) pH, 온도, 상태의 판독
    (3) 기능의 변경, 조정
    (4) 사용자 저장 영역의 판독 및 설정
    케이블 길이1.2 km(최대) 케이블 저항값 50  이내
    (종단 저항: 없음 또는 양측에 120  이상)
    통신 회선EIA RS-485 준수
    통신 방식반이중 통신
    통신 속도9600, 19200, 38400 bps를 키 조작으로 선택
    동기화 방식조보 동기식
    부호 형식ASCII, 바이너리
    통신 프로토콜신항 표준, MODBUS ASCII, MODBUS RTU를 키 조작으로 선택
    데이터 비트/
    패리티    		8비트/없음, 7비트/없음, 8비트/짝수, 7비트/짝수
    8비트/홀수, 7비트/홀수를 키 조작으로 선택
    정지 비트1비트, 2비트를 키 조작으로 선택
    오류 정정명령 재전송
    오류 감지패리티 체크, 체크섬(신항 표준)
    LRC(MODBUS ASCII), CRC-16(MODBUS RTU)
    데이터 구성통신 프로토콜신항 표준MODBUS ASCIIMODBUS RTU
    시작 비트1비트1비트1비트
    데이터 비트7비트7비트(8비트)
    선택 가능    		8비트
    패리티짝수짝수(없음, 홀수)
    선택 가능    		없음 (짝수, 홀수)
    선택 가능
    정지 비트1비트1비트(2비트)
    선택 가능    		1비트(2비트)
    선택 가능
    자기 진단 기능워치독 타이머로 CPU를 감시하고 이상시에는 계기를 초기 상태로 한다.
    온도 보상 소자pH 복합 전극 센서 (pH 센서 JIS Z8802 준거 온도 소자 Pt1000 또는 Pt100)
    pH 복합 전극 센서 (pH 센서 JIS Z8802 준거 온도 소자 Cu500/25  )
    온도 보상 범위0.0~100.0
    주변 온도0~50
    주변 습도35~85%RH(단, 결로하지 않을 것)
    전원 (중 하나 지정)WIL-102-PH: 100~240 V AC 50/60 Hz 허용 변동 범위: 85~264 V AC
    WIL-102-PH 1: 24 V AC/DC 50/60 Hz 허용 변동 범위: 20~28 V AC/DC
    구조DIN 레일 설치 방식
    케이스: 난연성 수지 색: 라이트 그레이
    패널: 멤브레인 시트
    보호 구조과전압 카테고리 , 오염도 2(IEC61010-1)
    적합규격RoHS 지령 대응
    외형치수W30xH88xD108mm(소켓 포함)
    품질약 200g(소켓 포함)
    접점 출력
    [옵션: EVT]

    접점 출력으로서 다음 중에서 키 조작으로 선택한다.
    · 동작 없음
    · pH 입력 하한 동작
    · pH 입력 상한 동작
    · 온도 입력 하한 동작

    · 온도 입력 상한 동작

    · Err 출력

    · Fail 출력

    · 세정 출력

    · pH 변동량 이상 경보 출력

    · pH 입력 상하한 개별 동작

    · 온도 입력 상하한 개별 동작



    릴레이 접점 1a (직렬 통신에서 2개의 상태 플래그를 통해 1개의 출력에 대한 비트 판독)

    2점 접점 출력

    제어 용량: 3A 250V AC (저항 부하), 1A 250V AC (유도 부하, cos=0.4)

    전기적 수명: 100,000회 작동, 제어 동작: ON/OFF 제어

    전송 출력 1
    [옵션: TA]    		pH, 온도를 입력 샘플링마다 아날로그량으로 변환하여 전류로 출력한다.
    (공장 출하시 : pH)
    전송 출력 1 상한값과 전송 출력 1 하한값을 같은 값으로 설정한 경우, 전송 출력 1은 4 mA DC
    고정이 된다.
    해상도 : 12000
    전류 : 4 ~ 20 mA DC (부하 저항 최대 550  )
    출력 정밀도 : 전송 출력 1 스팬의 0.3 % 이내
    접점 출력 : 1 점 (접점 출력 [옵션 : EVT] 항목 참조)
    전송 출력2
    [옵션: TA2]    		pH, 온도를 입력 샘플링마다 아날로그량으로 변환하여 전류로 출력한다.
    (공장 출하시 : 전송 출력 1 : pH, 전송 출력 2 : 온도)
    전송 출력 2 상한값과 전송 출력 2 하한값을 같은 값으로 설정하면 전송 출력 2는 4mA DC 고정이 된다.
    분해능: 12000
    전류: 4~20 mA DC(부하 저항 최대 550  )
    출력 정확도: 전송 출력 2 스팬의 0.3% 이내

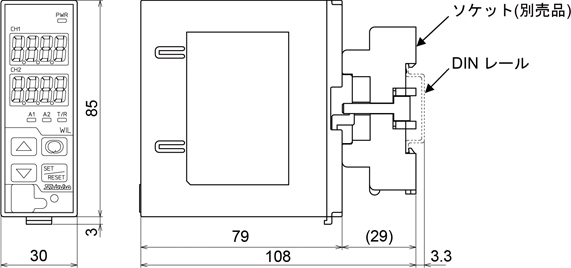

    외형치수도(단위: mm)
