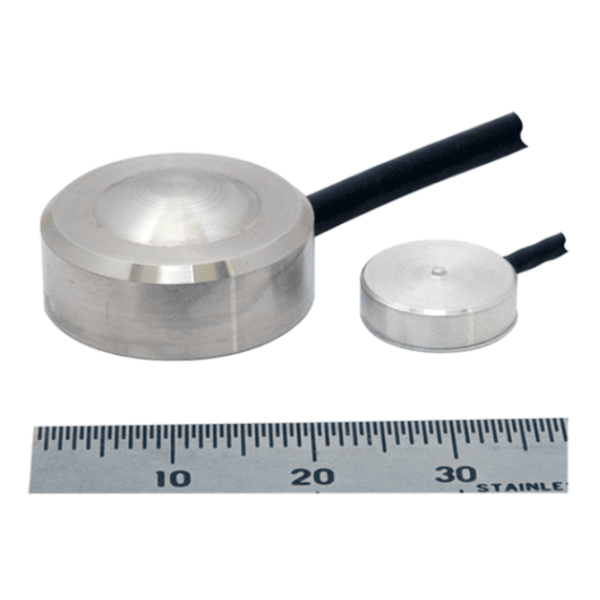

NMB LSM-B 시리즈 소형로드셀
당사보유재고 : LSM-2K-B 1EA
특징
공간이 제한된 응용 분야에 적합한 소형 로드셀
고정은 접착제나 양면테이프를 이용하여 할 수 있습니다
정격 용량 | 4.903 N{500 gf} ~ 19.61 kN{2 tf} |
안전 과부하 | 150% RC |
극한의 과부하 | 150% RC (500K~2T：200% RC) |
정격 출력 | 0.8 mV/V±0.4 mV/V (LSM-500G-B(-U)), 1.0 mV/V±0.4 mV/V (LSM-1K～100K-B(-U)), 1.5 mV/V±0.5 mV/V (LSM-500K ~ 2T-B) |
비선형성 | 1% RO (LSM-2T-B : 2% RO), (LSM-500G～100K-BU：0.5% RO) |
히스테리시스 | 1% RO(LSM-500G~100K-BU:0.5% RO) |
반복성 | 1%RO(LSM-500G~100K-BU:0.5%RO) |
권장인가전압 | 5V 이하 |
최대인가전압 | 8V |
잔액이 0입니다 | ±0.2mV/V |
입력 저항 | 350Ω±10Ω |
출력 저항 | 350Ω±10Ω |
절연 저항 | 1,000MΩ 이상(DC50V)(브리지와 본체 간) |
보상온도범위 | 0℃ ~ 50℃ (500K~2T: -10℃～60℃) |
사용온도범위 | -10℃ ~ 60℃ (500K~2T: -10℃～70℃) |
영점에 대한 온도 효과 | 2% RO/10℃ (500K~2T: 1% RO/10℃) |
출력에 대한 온도 효과 | 2% 부하/10℃ (500K~2T: 1% 부하/10℃) |
케이블 | φ1.8, 4심 차폐형 3m 케이블 직접 연결. 케이블 끝단 분리. (500K~2T: φ3.2, 4심 차폐형 3m 케이블 직접 연결.) |
보호 등급 | IP60 또는 동등 등급 |
요소의 재료 | LSM-500G ~ 2K-B(-U): 알루미늄 합금 LSM-5K ~ 2T-B(-U): 스테인리스 스틸 (비전해 니켈 도금 처리) |
내구성 | 정격 부하를 적용하여 1,000,000회. |
부품 번호 | 정격 용량 | 고유 진동수 | 정격 변위 | 무게 (대략) |
|---|---|---|---|---|
LSM-500G-B(-U) | 4.903 N {500gf} | 10,000Hz | 0.05 | 6kg |
LSM-1K-B | 9.807 N {1 kgf} | 10,000Hz | 0.05 | 6kg |
LSM-2K-B(-U) | 19.61 N {2 kgf} | 16,000Hz | 0.05 | 6kg |
LSM-5K-B(-U) | 49.03 N {5 kgf} | 21,000Hz | 0.05 | 6kg |
LSM-10K-B(-U) | 98.07 N {10 kgf} | 14,000Hz | 0.05 | 10kg |
LSM-20K-B(-U) | 196.1N {20kgf} | 19,000Hz | 0.05 | 10kg |
LSM-50K-B(-U) | 490.3N {50kgf} | 29,000Hz | 0.05 | 20kg |
LSM-100K-B(-U) | 980.7N {100kgf} | 33,000Hz | 0.05 | 22kg |
LSM-500K-B | 4.903kN {500kgf} | 50,000Hz | 0.05 | 25kg |
LSM-1T-B | 9.807kN {1tf} | 50,000Hz | 0.05 | 25kg |
LSM-2T-B | 19.61kN {2tf} | 50,000Hz | 0.05 | 25kg |
