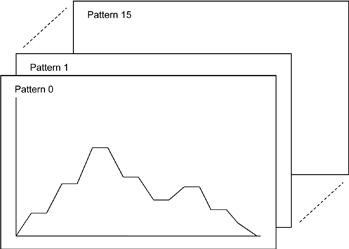

프로그램 용량 : 16패턴, 16단계 패턴을 연결하여 최대 256단계의 프로그램 제어가 가능합니다.

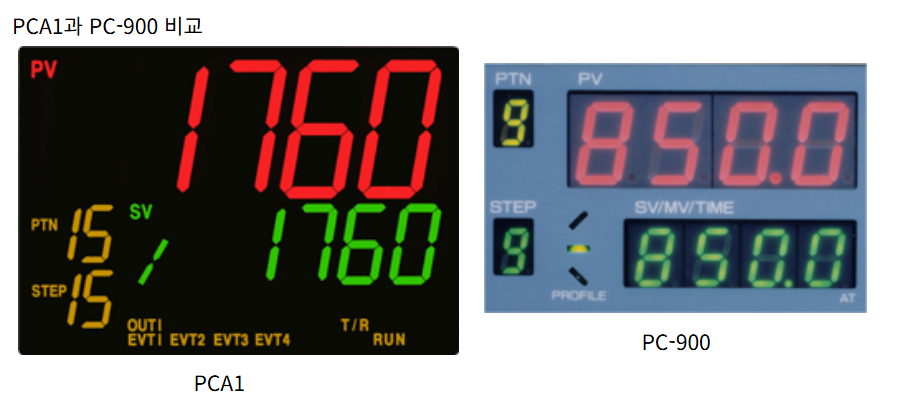

| 11세그먼트 문자가 있는 읽기 쉬운 LCD 디스플레이 |
11세그먼트 문자 LCD 디스플레이를 사용하므로 문자를 쉽게 읽을 수 있습니다.
업계 최고의 프리미엄 디스플레이
PV 디스플레이: 24.0 x 11.0mm(H x W)
SV/MV/TIME 디스플레이: 14.0 x 7.0mm(H x W)

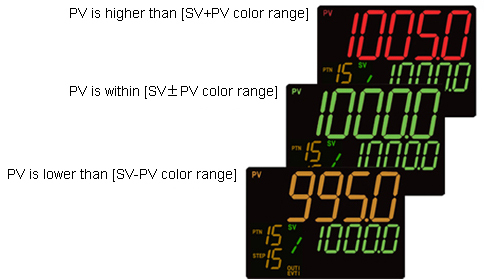

경보 발생 시 PV 색상 변경
PV 색상 변경: 주황색, 녹색, 빨간색, 경보 발생 시: 녹색 --> 빨간색, 경보 발생 시: 주황색 --> 빨간색, 또는 PV 색상은 PV와 SV의 편차에 따라 변경됩니다.
오류는 조치 표시기를 통해 확인할 수도 있습니다.
백라이트 표시 시간
백라이트 시간(조작하지 않는 상태에서 백라이트가 꺼질 때까지)을 설정하면 디스플레이를 끌 수 있어 에너지를 절약할 수 있습니다.
효율적인 콘솔 소프트웨어
콘솔 소프트웨어(SWC-PCA101M)를 사용하여 데이터 모니터링, 편집, 로딩 등을 할 수 있습니다.

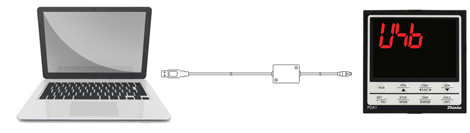

USB 통신 케이블(CMB-001)을 사용하면 PCA1에 전원이 필요하지 않습니다.
|

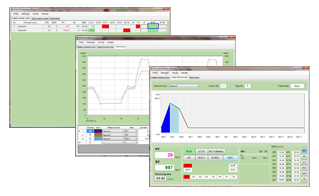

| 모니터링 소프트웨어를 통한 간편한 데이터 보기 |
모니터링 소프트웨어(SWM-PCA101M)를 사용하면 설정 항목 변경, 데이터 로깅 및 모니터링을 PC에서 수행할 수 있습니다.
통신 프로토콜 : 신코 프로토콜, MODBUS ASCII, MODBUS RTU MODBUS ASCII, MODBUS RTU : 최대 100개의 다중 데이터 읽기/쓰기가 가능합니다.
IP66(전면 패널에만 해당), 먼지가 있거나 물이 튀는 혹독한 환경에서도 사용 가능.
Spec
|
Input | | 입력 | | 열전대 | K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26)
외부 저항: 100Ω  이하.
단, B 입력: 외부 저항: 40Ω 이하. | | RTD | Pt100, JPt100 3선식
허용 입력 리드선 저항 : 와이어당 최대 10Ω
단, Pt100, -100.0 ~ 100.0  : 와이어당 최대 5Ω | | 직류 | 0 - 20 mA DC, 4 - 20 mA DC
입력 임피던스: 50
허용 입력 전류: 최대 100 mA | | 직류 전압 | 0 - 10 mV DC, -10 - 10 mV DC, 0 - 50 mV DC,
0 - 100 mV DC, 0 - 1 V DC:
입력 임피던스: 최소 1 MΩ .
허용 입력 전압: 최대 5 V DC.
허용 신호원 저항: 최대 2 kΩ (0 - 1 V DC) 최대
200Ω (0 - 100 mV DC, 0 - 50 mV DC) 최대
40Ω (-10 - 10 mV DC) 최대
20Ω (0 - 10 mV DC) | 0~5V DC, 1~5V DC, 0~10V DC
입력 임피던스: 최소 100kΩ .
허용 입력 전압: 최대 15V DC.
허용 신호원 저항: 최대 100Ω |
|
|
| | Output | | 제어 출력 |
| 이벤트 출력
EV1 - EV4 | 릴레이 접점
1a | 제어 용량: 3 A 250 V AC(저항성 부하)
1 A 250 V AC(유도성 부하 cos  =0.4)
전기적 수명: 100,000 사이클
이벤트 출력 EV3, EV4는 하나의 공통 단자를 공유합니다. |
|
|
| | 성능 | | | 프로그램 성과 |
| 패턴의 수 | 16 (링크 가능) | | 걸음 수 | 256(16단계/패턴) | | 반복 | 0~9999회 (0으로 설정하면 반복이 비활성화됩니다.) | | 프로그램 시간 범위 | 0~99시간 59분/단계 또는 0~99분 59초/단계
(----- 설정 시, 단계 SV를 사용하여 고정값 제어를 수행합니다.) | | 대기 값 | 소수점 없는 열전대, RTD 입력:
  (0~100) (  )
소수점이 있는 열전대, RTD 입력:
(0.0~100.0) ( )
직류 전압, 전류 입력:
(0~1000) (소수점의 위치는 선택에 따라 달라집니다.)
(0 또는 0.0으로 설정하면 대기 동작이 비활성화됩니다.) |
|
|
|
|
|
|
|
