352C33 | 세라믹 전단 산업용 ICP® 가속도계 10mV/g, 0.5 ~ 10kHz, 10-32 SIDE 연결 > 진동/가속도/각도센서

352C33 | 세라믹 전단 산업용 ICP® 가속도계 10mV/g, 0.5 ~ 10kHz, 10-32 SIDE 연결 요약정보 및 구매

감도: (±10%)10mV/g(1.02mV/(m/s²)) 측정 범위: ±500g pk(±4900m/s² pk)

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 352C03

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

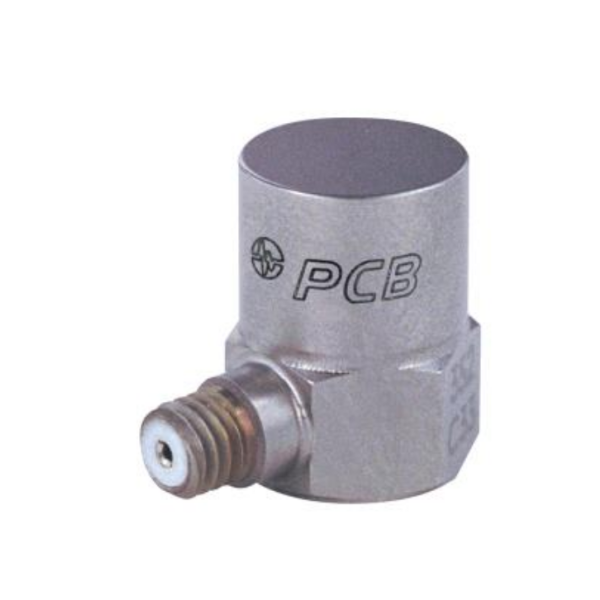

    352C03 | 세라믹 전단 산업용 ICP® 가속도계

    100mV/g, 0.5 ~ 10kHz, 10-32 SIDE 연결



    플래티넘 스톡 제품; 고감도, 세라믹 전단 ICP® 가속, 100 mV/g, 0.5 Hz ~ 10kHz, 10-32 측면 연결.

    • 감도: (±10%)100 mV/g (10.2 mV/(m/s²))
    • 측정 범위: ±50g pk (±490m/s² pk)
    • 광대역 분해능: 0.00015g rms(0.0015m/s² rms)
    • 주파수 범위: (±5%)0.5 ~ 10000Hz
    • 감지 소자: 세라믹
    • 무게: 0.20온스(5.8g)
    • 무게: 0.20oz(5.8gm)

    Specification Notes

    [1] Zero-based, least-squares, straight line method.
    [2] Typical.
    [3] 250° F to 325° F data valid with HT option only.
    [2] Typical.
    [4] See PCB Declaration of Conformance PS023 for details.

    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)
    Measurement Range±50 g pk±490 m/s² pk
    Frequency Range (±5 %)0.5 to 10000 Hz0.5 to 10000 Hz
    Frequency Range (±10 %)0.3 to 15000 Hz0.3 to 15000 Hz
    Resonant Frequency≥50 kHz≥50 kHz
    Broadband Resolution (1)0.00015 g rms0.0015 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)±5000 g pk±49000 m/s² pk
    Temperature Range (Operating)-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2] [3]
    Base Strain Sensitivity0.003 g/µε0.029 (m/s²)/µε[2]
    ELECTRICAL
    Excitation Voltage18 to 30 VDC18 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage7 to 12 VDC7 to 12 VDC
    Discharge Time Constant1.0 to 2.5 sec1.0 to 2.5 sec
    Settling Time (within 10% of bias)<10 sec<10 sec
    Spectral Noise (1 Hz)39 µg/√Hz380 (µm/sec2)/√Hz
    Spectral Noise (10 Hz)11 µg/√Hz110 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)3.4 µg/√Hz33 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)1.4 µg/√Hz14 (µm/sec2)/√Hz[2]

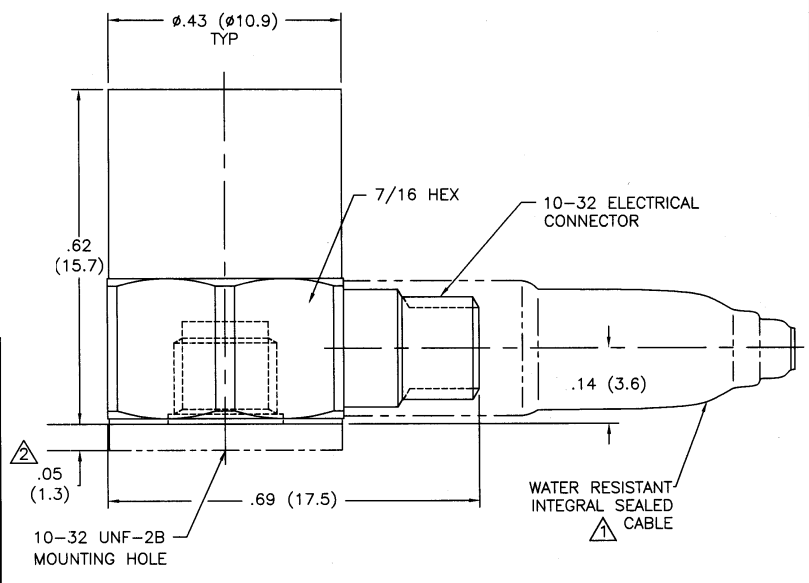

    PHYSICAL
    Size - Height0.62 in15.7 mm
    Size - Hex0.44 in11.2 mm
    Weight0.20 oz5.8 gm[2]
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Electrical Connector10-32 Coaxial Jack10-32 Coaxial Jack
    Electrical Connection PositionSideSide
    Mounting Thread10-32 Female10-32 Female
    Mounting Torque10 to 20 in-lb113 to 226 N-cm

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    ACS-1Single axis amplitude response calibration from 10 Hz to upper 5% frequency, NIST traceable1
    080AAdhesive mtg base, 0.5" hex x 0.187" thk, 10-32 tapped hole, aluminum w/isolation hardcoat finish1
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    081B05Mounting stud, 10-32 to 10-32, 0.275" long, BeCu w/shoulder1
    M081B05Mounting stud, 10-32 to M6x0.75-6g, 0.275" long, BeCu1

    Optional Versions

    (HT) High temperature, extends normal operation temperatures

    ENGLISHSI
    Frequency Range6 to 10000
    Frequency Range4.5 to 15000
    Temperature Range-65 to +325-54 to +163
    Discharge Time Constant0.07 to 0.15
    Spectral Noise(1 Hz)1071050
    Spectral Noise(10 Hz)58570
    Output Bias Voltage10 to 15
    Excitation Voltage22 to 30 VDC

    (J) Ground Isolated

    ENGLISHSI
    Resonant Frequency40 kHz
    Electrical Isolation>100000000 Ohm
    Size - Hex0.44 in11.2 mm
    Size - Height0.67 in17.0 mm
    Weight0.21 oz6.0 gm
    Frequency Range(10%)14000 Hz
    Frequency Range(5%)9000 Hz

    (T) TEDS Capable of Digital Memory and Communication Compliant with IEEE P1451.4

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C
    Excitation Voltage20 to 30 VDC

    (TLA) TEDS LMS International - Free Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C
    Excitation Voltage20 to 30 VDC

    (TLB) TEDS LMS International - Automotive Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C
    Excitation Voltage20 to 30 VDC

    (TLC) TEDS LMS International - Aeronautical Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C
    Excitation Voltage20 to 30 VDC

    (W) Water Resistant Cable

    ENGLISHSI
    Electrical Connection PositionSide
