기본 성능의 향상과 종래 기종(TM-3100 시리즈)과의 호환성을 양립. 현재 사용하고 있는 센서나 케이블, 설치 지그는 그대로 사용하실 수 있습니다.
(종래 기종:TM-3100 시리즈)
소형 바디로 리뉴얼. 1ms의 고속 샘플링으로 품질 검사 및 기계 장치의 제어를 정확하게.
(종래 기종:TM-5100)
적산 펄스수가 대폭 업, 한층 더 7자리수 표시에.
정확한 위치결정과 감기 길이의 라인 제어로 품질 향상.
(종래 기종: RV-3150)
측정 주기의 범위가 확대(0.1 ms ~ 3600 s).
2점간의 통과 시간과 통과 속도를 자유자재로, 동시 계측.
(종래 기종:ST-1210)
아날로그 출력이 선형성 0.1%FS, 최소 갱신 시간 1ms로 향상되었습니다.
고정밀 설비 감시와 제어의 고응답화를 실현합니다.
입력 신호는 1Hz~100kHz의 사인파, 0.05Hz~100kHz의 구형파 펄스에 대응.
구형파는 최소 펄스 폭 4μs에서 감지할 수 있습니다.

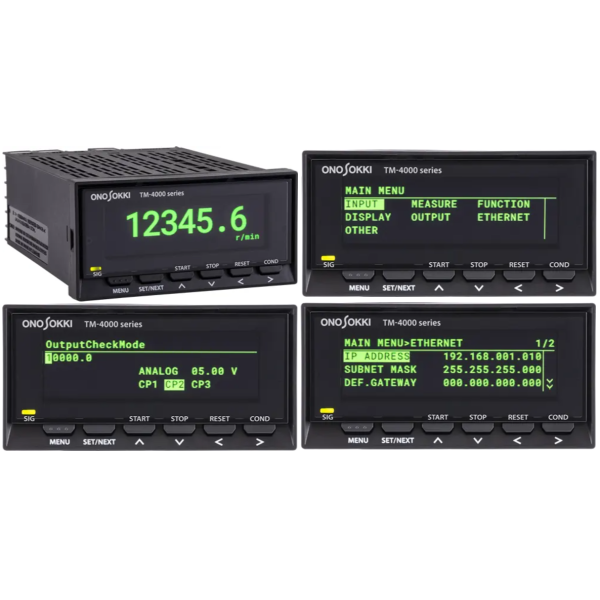

표시 영역의 디자인을 일신했습니다. 유기 EL의 채용으로 시인성이 향상. 설정 화면은 선택 메뉴가 나열되어 사용하기 쉬워졌습니다.
접속하는 외부 기기에 맞춘 커스터마이즈가 가능. 아날로그 출력, 비교기 출력, DC 전원 등 다양한 기능을 결합할 수 있습니다.
외부 통신 기능에는 Ethernet*을 라인업. 공장 네트워크 구축을 지원합니다.
노이즈 내성 향상을 위해 입력 신호의 로우 패스 필터에 100Hz를 추가. OFF / 100 Hz / 20 kHz에서 선택할 수 있습니다.
(전 기종에 표준 탑재)
오토 제로 기능의 설정 범위가 0.0 (OFF) ~ 20.0 s 로 확대.
0.5 초 간격으로 설정할 수 있습니다.
(TM-4100, TM-4200 시리즈에 표준 탑재)
(예) 설정 시간이 1초인 경우
펄스 입력 1P/R의 경우
급감속 추종 기능이 진화. 오토 제로의 설정 시간으로 측정값이 제로가 되는 동안,
1 ms 마다 감속 연산, 또는 측정값을 유지하는 기능이 되었습니다.
(TM-4100, TM-4200 시리즈에 표준 탑재)

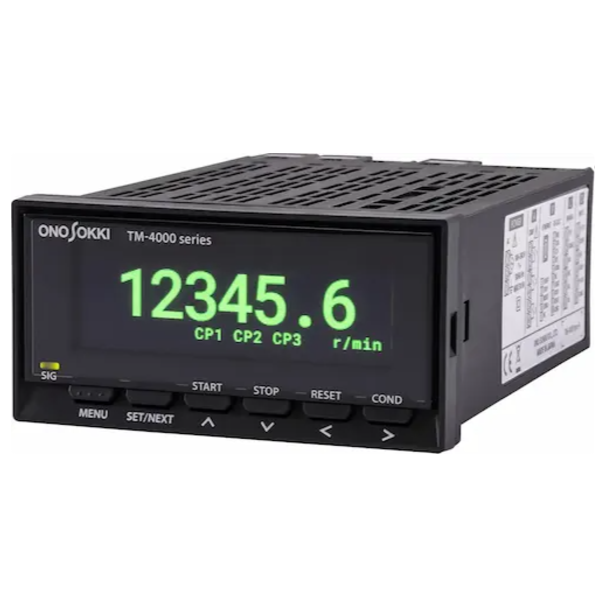

원하는 기능이 딱 잘 갖추어진, 디지털 회전계의 신정평. 종래 기종의 대체기를 손쉽게 선정하고 싶은 경우에도 추천입니다.
| 기본사양 | 형명 | 출력사양 | 전원사양 | 기존 기종 |
|---|---|---|---|---|
| 회전 1ch 입력 | TM-4110 | 표시 전용 | AC | TM-3110 |
| TM-4120 | BCD 출력 | AC | TM-3120 | |
| TM-4130 | 아날로그 출력 | AC | TM-3130 | |
| TM-4140 | 비교기 출력 | AC | TM-3140 | |
| TM-4111 | 표시 전용 | DC | ー | |
| TM-4121 | BCD 출력 | DC | ー | |
| TM-4131 | 아날로그 출력 | DC | ー | |
| TM-4141 | 비교기 출력 | DC | ー | |
| 회전 2ch 입력 | TM-4270 * | 아날로그 출력 비교기 출력 2ch 전압 입력 |
AC | TM-5100 |
| 뒤집을 수 있는 카운터 | TM-4370 * | 아날로그 출력 비교기 출력 2ch 전압 입력 | AC | RV-3150 |
| 통과 시간 · 통과 속도 | TM-4470 * | 아날로그 출력 비교기 출력 2ch 전압 입력 | AC | ST-1210 |
* BCD 출력은 비대응입니다.
TM-4110/TM-4111
・표시 전용의 스탠다드 모델
TM-4120/TM-4121
・6자리의 BCD 출력
・PLC와 직결할 수 있는 오픈 콜렉터 출력
・출력 모드는, 일정 간격으로 출력을 갱신하는 노멀 모드에 가세해 요구에 따라서 출력을 갱신하는 리퀘스트 모드도 사용 가능
TM-4130/TM-4131
· 전압 출력 또는 전류 출력을 선택하여 출력
· 출력 갱신 시간이 1ms로 고속
· 선형성은 전압 출력 0.1%FS, 전류 출력 0.1% of span
TM-4140/TM-4141
・3개의 접점 출력을 탑재해, 각각 판정 조건을 설정 가능
・경보 제어 등에 사용 가능
・비교 주기는 1ms마다
・다채로운 출력 기능을 탑재
TM-4270
・폭넓은 입력 주파수 범위 0.05 Hz ~ 100 kHz
・2ch 연산 기능(회전 속도차/회전 속도비/변화율/회전 방향)
TM-4370
・직선 위치・변위・치수 등을 측정하는 가역 카운터
・폭넓은 입력 주파수 범위 DC ~ 100 kHz
・리버시블 카운터 기능(±2,000,000,000 카운트)
・체배 기능(×1/×2/×4)과 카운트 방향 전환 기능을 탑재
TM-4470
・2점간의 거리와 통과 시간으로부터 통과 속도를 연산
・2점간 거리는 임의 설정 가능

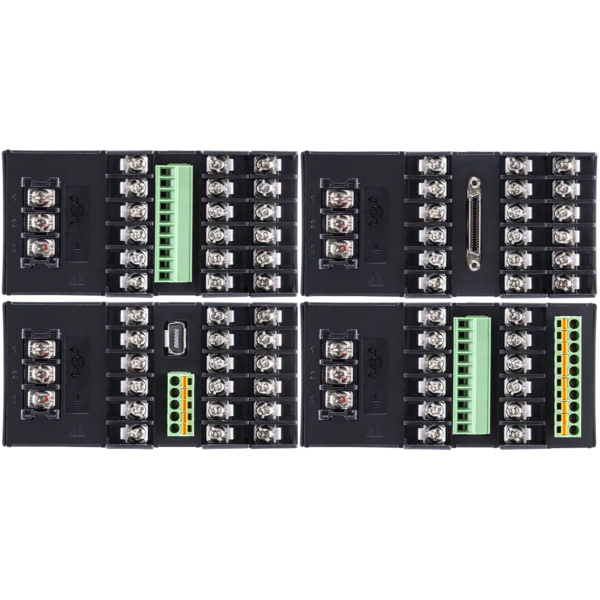

연결하는 센서나 외부 기기 등에 맞추어 회전계를 커스터마이즈합니다. 7 종류의 신호 입출력 카드, 2 종류의 전원 카드를 조합하여 제작하는 수주 생산품입니다.
* TM-4100 시리즈 전용
| 회전 1ch 입력 | 회전 2ch 입력 | 뒤집을 수 있는 카운터 | 통과 시간 · 통과 속도 |
| TM-4100 | TM-4200 | TM-4300 | TM-4400 |
| POWER 전원 |
슬롯 A 비교기 출력 |
슬롯 B 외부 통신 기능 |
슬롯 C 아날로그 출력 |
슬롯 D 입력 사양 |
| AC 전원 카드 TM-0400 | 비교기 출력 카드 TM-0440 | BCD 출력 카드 (전압 출력) TM-0421 | 아날로그 출력 카드 (TM-4100용) TM-0431 | 1ch 전압 입력 카드 (TM-4100용) TM-0405 |
| DC 전원 카드 TM-0401 | BCD 출력 카드 (오픈 콜렉터 출력) TM-0422 | 아날로그 출력 카드 (TM-4200/4300/4400용) TM-0432 | 2ch 전압 입력 카드 (TM-4200/4300/4400용) TM-0406 | |
| RS-232C 통신 카드 TM-0450 | 라인 드라이버 입력 카드 (TM-4200/4300용) TM-0407 | |||
| 이더넷 통신 카드 TM-0460 |
| TM-4100용 연산 기능 | TM-4300용 연산 기능 |
| TM-0470 | TM-0480 |
