PCB 356A44 | 산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A 요약정보 및 구매

50mV/g, 측정 100g, 0.4 ~ 10000Hz, 10-32 측면 연결, 5-40 스터드 장착

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 HT356A44

관련상품

  • 상품 정보

    상품 상세설명

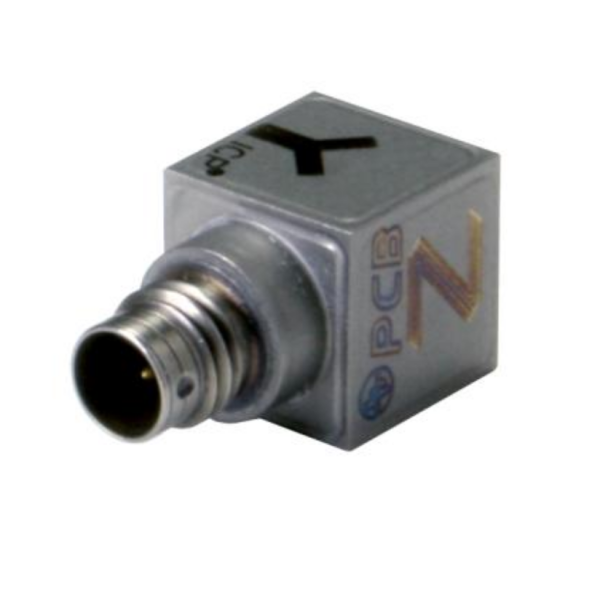

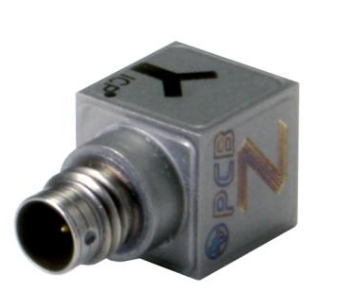

    356A44 |  산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A


    플래티넘 스톡 제품; Triaxial ICP® 가속, 50 mV/g, 100 g, 1/4-28 4핀 커넥터, 접착 마운트, TEDS 1.0





      • 89fb4bfdee3dcb44b787ba922b9f7bea_1729493686_8511.png

      • 감도: (±10%)50 mV/g (5.1 mV/(m/s²))
      • 측정 범위: ±100g pk (±981m/s² pk)
      • 주파수 범위: (+/-10%)0.4 ~ 10000Hz
      • 전기 커넥터: 1/4-28 4핀



    사양 참고 사항


    [1] 0기반, 최소제곱법, 직선법.
    [2] Typical..
    [3] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.



    English:SI:
    Performance
    Sensitivity (±10 %)50 mV/g5.1 mV/(m/s²)
    Measurement Range±100 g pk±981 m/s² pk
    Frequency Range (+/-5 %)0.7 to 7000 Hz0.7 to 7000 Hz
    Frequency Range (+/-10 %)0.4 to 10000 Hz0.4 to 10000 Hz
    Resonant Frequency≥30 kHz≥30 kHz
    Broadband Resolution (1)0.0006 g rms.006 m/s² rms[2]
    Non-Linearity1 %1 %[1]
    Transverse Sensitivity≤6 %≤6 %
    TEDS Compliant (Per IEEE 1451.4)YesYes
    Environmental
    Overload Limit (Shock)±5000 g pk±49050 m/s² pk
    Temperature Range (Operating)-65 to 200 °F-54 to 93 °C
    Temperature ResponseSee GraphSee Graph[2]
    Base Strain Sensitivity.001 g/µε.01 (m/s²)/µε[2]
    Electrical
    Excitation Voltage20 to 30 VDC20 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Discharge Time Constant0.8 to 2.4 sec0.8 to 2.4 sec
    Settling Time (within 10% of bias)≤5 sec≤5 sec
    Spectral Noise (1 Hz)200 µg/√Hz1962 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)45 µg/√Hz441 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)20 µg/√Hz196 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)6 µg/√Hz58.9 (µm/sec2)/√Hz[2]
    Physical
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic

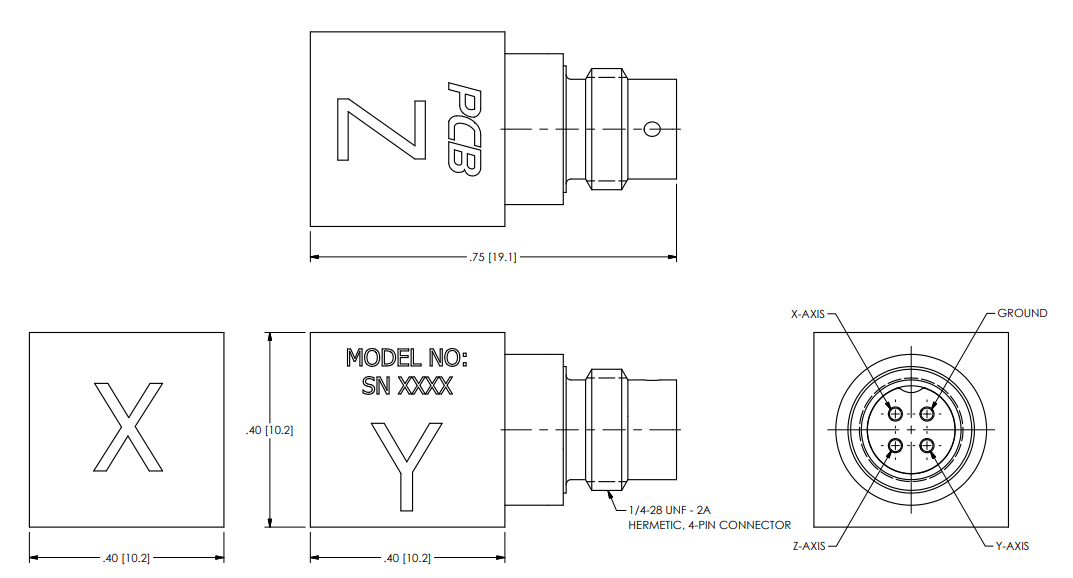

    Size - Height0.40 in10.2 mm
    Size - Length0.75 in19.1 mm
    Size - Width0.40 in10.2 mm
    Weight0.15 oz4.2 gm[2]
    Electrical Connector1/4-28 4-Pin1/4-28 4-Pin
    Electrical Connection PositionSideSide
    MountingAdhesiveAdhesive

    * All specifications are at room temperature unless otherwise specified.


    Accessories


    Supplied
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    080A90Quick bond Gel (for use with accel adhesive mtg bases to fill gaps on rough surfaces)1
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1


    (HT버전은) 고온, 정상 작동 온도를 확장합니다.

    EnglishSI
    Temperature Range ((Operating) )-65 to 325 °F(-53~162℃)
    Spectral Noise ((100 Hz) )30 µg/√Hz294 (µm/s²)/√Hz
    Frequency Range ((+/-5) %)12 to 7000 Hz
    Broadband Resolution0.001 g rms
    Spectral Noise ((10 Hz) )200 µg/√Hz1,962 (µm/s²)/√Hz
    Spectral Noise ((1 kHz) )10 µg/√Hz98 (µm/s²)/√Hz
    Frequency Range ((+/-10) %)9 to 10000 Hz
    Discharge Time Constant0.04 to 0.2 sec
    Output Bias Voltage12 to 16 VDC

    (J) Ground Isolated

    EnglishSI
    Weight0.20 oz5.7 gm
    Size - Height0.47 in11.8 mm
    Electrical Isolation≥100000000 Ohm
    Size - Width0.47 in11.8 mm
    Size - Length0.78 in19.8 mm
