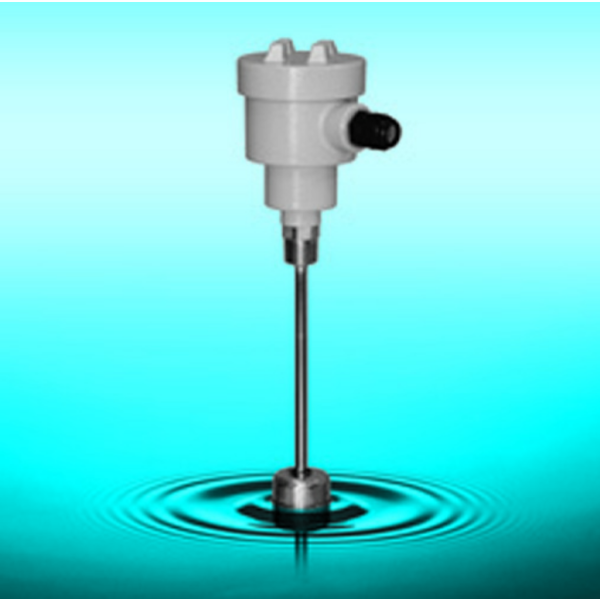

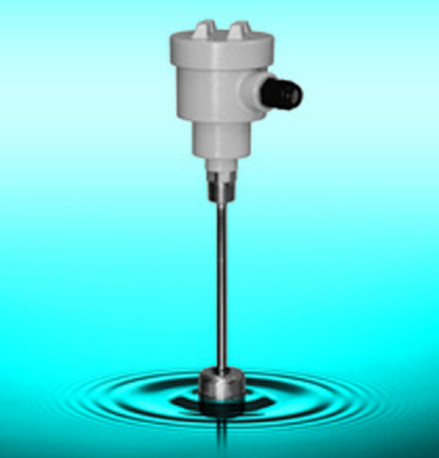

SANTEST GYTB-SA 액상 LEVEL GAGE
센서 엘리먼트 착탈 가능
센서 엘리먼트를 하우징에서 분리 교환이 가능합니다.
플랜지 부착의 경우, 탱크에 뚜껑을 둔 채로 센서만의 교환이 가능하게 됩니다.
GYTB-SA형 프로브는 센서에 GYSE-A형 프로브 엘리먼트를 내장하는 단자대형 레벨계입니다.
아날로그 출력은 16bit의 고해상도를 가지고 있습니다.
또한 2개의 플로트를 사용하여 멀티 플로트 시스템(2개의 플로트 각각의 출력)과 2점간 거리의 출력도 가능합니다.
센서 엘리먼트를 단자대에서 분리 교환할 수 있어
별매의 기기(소프트 첨부)(형식：GPM)에 의해 손님처에서 제로/풀 스케일 점의 조정 및 출력 방향의 변경이 가능합니다.
노이즈 캔슬 기능
GPM 설정

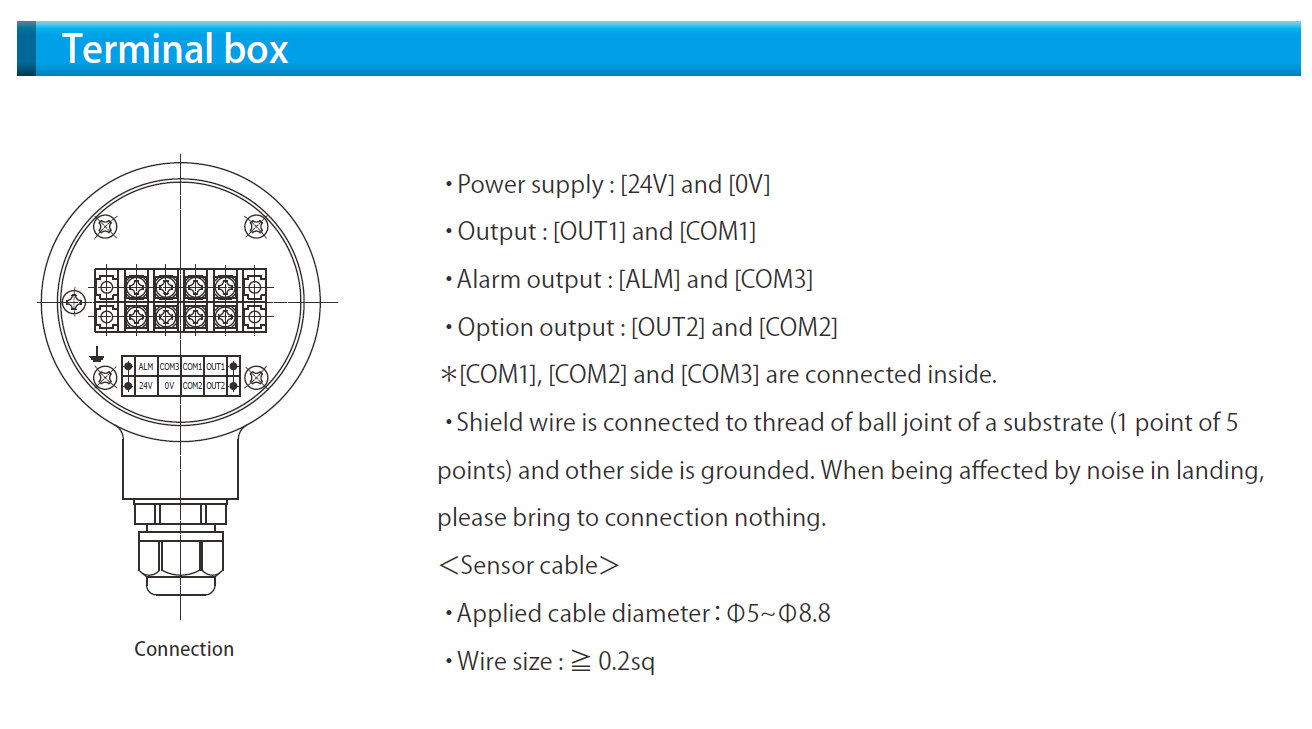

・동시 전압과 전류의 위치 출력이 가능(OUT1, OUT2)
・2점간 거리(OUT1만)
・각각의 플로트의 위치 출력(플로트 1=OUT1, 플로트 2=OUT2)
Specification
| 비선형 성 | ±0.025%FS 이하 TYP |
|---|---|
| 분해능 | 16bit (65536) |
| 반복성 | ≤±0.001%FS |
| 온도 경향 | ≤±20ppmFS/°C |
| 전압 출력 | 0~10V 또는 10~0V (부하 전류 Max.5mA, 부하 저항 Min.2kΩ) |
| 전류 출력 | 4-20m 또는 20-4mA (부하 : 최대 500Ω) |
| 전원 공급 | +24 (± 2) VDC (80mA) |
| 샘플링 주파수. | 100Hz(LEVEL GAGE 사양) |
| 작동 온도. | -20 ° C ~ + 75 ° C |
| 보관 온도. | -40 ° C ~ + 80 ° C |
| 내진동 | 6G (또는 40Hz 2mmPP) |
| 내충격 | 20G (2msec) |
| IP 등급 | IP65 |
| 옵션품 | GPM 설정기 |

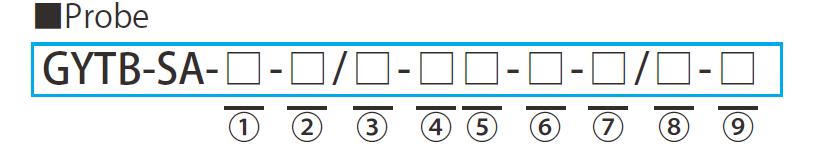

①유효 스트로크 : 50~7500mm
②Head dead zone
③Tip dead zone
| Tip dead zone | float |
|---|---|
| 70mm | F28N |
| 100mm | F40S,F42S,F50S,F54S |
④설치 나사
B:R3/4(표준)
F: 플랜지 또는 페룰(사이즈를 지정해 주십시오)
⑤로드 지름
무기입：Φ10（표준）
14：Φ13.8
| float |
|---|
| F40S:Φ40SUS316(B) 플로트 F42S:Φ42.5구 SUS316 플로트 F50S:Φ50SUS316 플로트 F54S:Φ54SUS304 플로트 F28N:RF-A6 플라스틱 플로트 |
⑦위치 출력(OUT1)
AD: 0~10V(로드 선단으로 이동시, 증가 동작)
AR:10~0V(로드 선단으로 이동 시, 감소 동작)
BD:4~20mA(로드 선단으로 이동 시 증가 동작) )
BR: 20~4mA(로드 끝단 으로 이동시, 감소 동작)
CD□□：바이폴라 출력（-□～+□V）
（예를 들어 CD10：-10～10V）
CR□□：바이폴라 출력（□～-□V）
（예를 들어 CR10：10～-10V）
⑧ 아날로그 출력 추가 옵션(OUT2)
N: 옵션 불필요(표준)
□ : ⑦에서 선택
⑨고온 로드 옵션
무기입：75℃(표준)
H0：100℃
