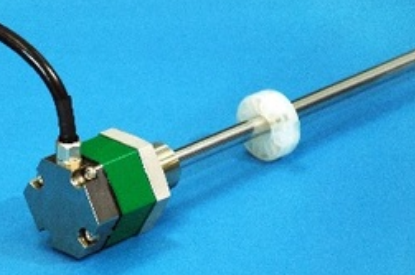

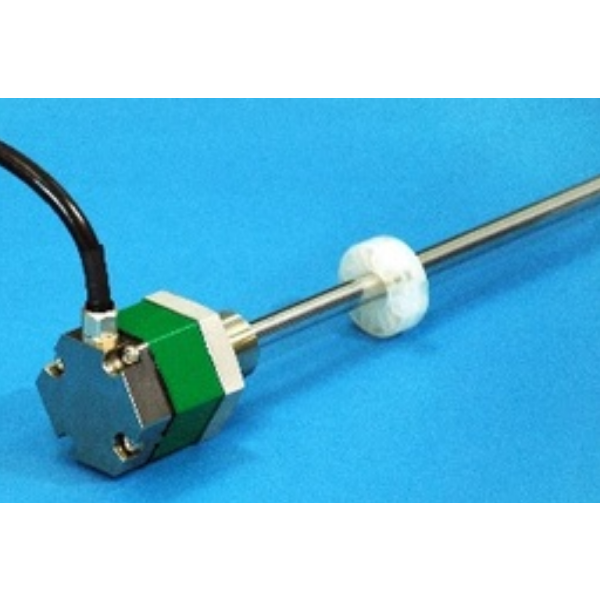

| 비선형성 | ≦ ±0.025%FS (일반) |
|---|---|
| 해결 | 0.1mm~0.1μm |
| 반복성 | ≦ 0.001% FS (≦최소 ±3μm) |
| 온도 드리프트 | ≦ ±20ppm FS/°C |
| Position （표준） | SSI(Synchronized Serial Interface)、24~27비트、Binary(Std.) 또는 Gray |
| 속도Velocity(옵션) | 사용할 수 없음 |
| 알람 출력 | 오픈 드레인 50V 0.1A (자석이 없는 경우) |
| 전원 공급 | +24(±2)VDC(60mA) |
| 샘플링 주파수 (*) | 표준 1kHz (전체 막대 길이 : 최대 1300mm) |
| 작동 온도 | -20°C~+75°C |
| 보관온도 | -40°C~+75°C |
| 진동 | 15G(10~100Hz) |
| 충격 | 100G(2ms) |
| IP등급 | IP67(로드 유형) |
・상기 정확도는 유효 스트로크가 300mm 이상인 센서에 적용됩니다.
・스트로크가 300mm 미만인 경우의 사양은 스트로크가 300mm인 경우와 동일합니다.
(*) 샘플링 주파수는 최대 2kHz(전체 로드 길이 700mm 이하)까지 높일 수 있습니다.
(동기식이므로 상부 샘플링 주파수에 따라 다릅니다.)

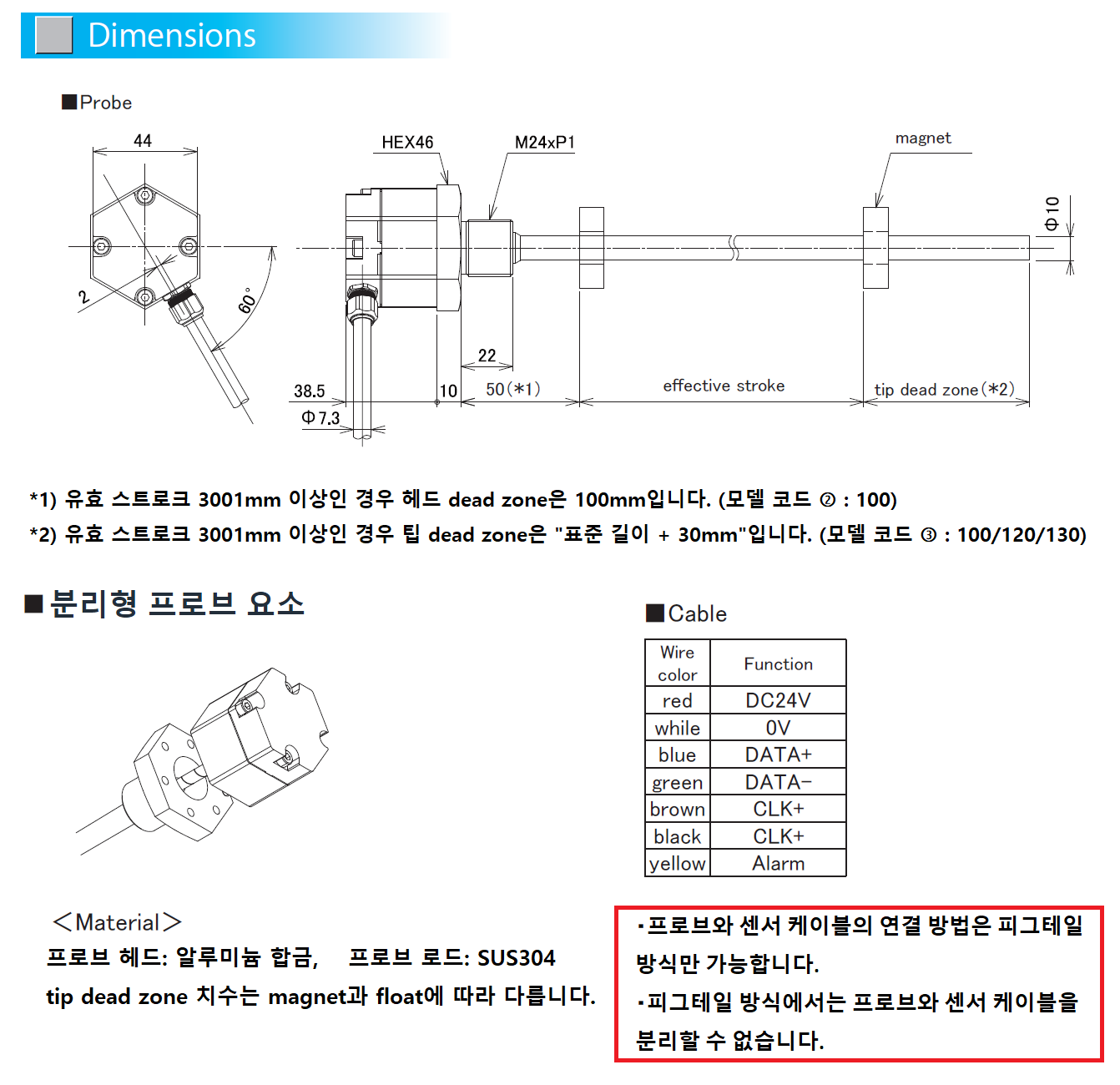

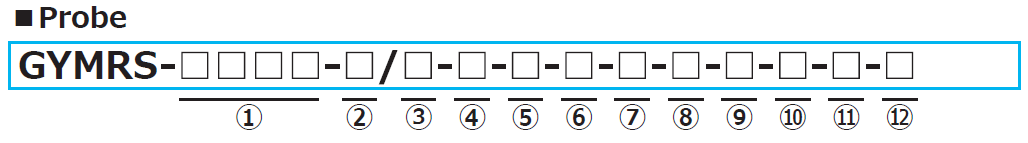

② Head dead zone(인식불가지역)
S : 50mm (STD)
□ : □ mm (옵션) (고객 지정)
・가능한 최소 길이는 선택된 자석 또는 플로트에 따라 달라집니다.
③ Tip dead zone(인식불가지역)
S : 70mm / 90mm / 100mm (아래표에 의거 표준)
・ S (STD 길이)는 선택한 마그넷 또는 ⑤의 플로트에 따라 다릅니다.
| Tip dead zone | MAGNET | float |
|---|---|---|
| 70mm | M2PN, M0SM, M0LM, M3, M11N, BA | F25N, F28N |
| 90mm | F28S, F30S | |
| 100mm | T144, T163 | F40S, F42S, F50S, F54S |
□ : □ mm (옵션) (고객 지정)
④ Thread / Rod diameter
M :M24xP1.0, 로드 Φ10(Std.)
N :M18xP1.5, 로드 Φ10
U :3/4-16UNF-3A, 로드 Φ10
M8 :M24xP1.0, 로드 Φ8
N8 :M18xP1.5, 로드 Φ8
U8 :3/4-16UNF-3A, 로드 Φ8
M14 :M24xP1.0, 로드 Φ13.8
Z :EF(플렉시블 엘리먼트)만(외부 하우징 없음)
| MAGNET | float |
|---|---|
| M2PN : No.2PN(표준) M0SM : No.ΦSPM M0LM : No.ΦLPM M3 : No.3 M11N : No.11N T144 : No.T14-M4 T163 : No.T16-M3 BA : No.2KYN-17-LG | F28S :Φ28 SS316L F30S :Φ30 SS316L F40S :Φ40 SS316(B) F42S :Φ43 SS316 F50S :Φ50 SS316L F54S :Φ54 SS304 F25N :RF-A10 플라스틱 F28N :RF-A6 플라스틱 |
・116-118페이지(GG)에서 자석을 선택합니다.
・특수 자석이나 플로트를 요청하는 경우 당사 공장에 문의하십시오.
・이 모델 코드는 관련 자석이나 플로트만 지정하는 것을 의미합니다.
・자석이나 플로트를 개별적으로 주문합니다.
⑥ 케이블 연결
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : relay용 커넥터 부착
(□ : 케이블 길이 (m)), 최대 10m)(*)
(△ : 케이블 유형 S : 표준 , H : 고온 케이블, R : 로봇 케이블, UL: cUL 케이블)
(*) 10m 이상의 케이블의 경우 연장 케이블을 사용하시기 바랍니다.
・연장 케이블은 120~122페이지에서 확인해 주시기 바랍니다.
⑦ 분해능
D2: 0.1mm
D3: 0.05mm
D4: 0.01mm(표준)
D5: 0.005mm
D7: 0.002mm
D8: 0.001mm
DF: 0.5μm
DG: 0.2μm
DH: 0.1μm
⑧ 선형성 옵션
공백 : 옵션 불필요
L : 선형성 보정 옵션(실온 보정)
⑨ 방향
D : 자석이 팁쪽으로 이동하면 출력이 증가합니다.
R : 자석이 팁쪽으로 이동하면 출력이 감소합니다.
⑩ 비트수
4: 24비트(표준)
5: 25비트
6: 26비트
7: 27비트
⑪ 출력코드
B : 바이너리(표준)
G : 그레이
⑫ 동기
5S : 동기 SSI
⑬ 옵션
없음 : 옵션 없음
SRT :SRT 옵션(피그테일 타입만 해당)
・SRT 옵션에 대한 자세한 내용은 114페이지에서 확인해 주시기 바랍니다.
MODEL

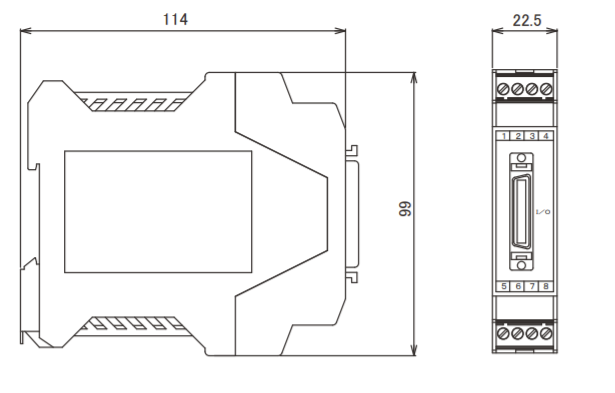

＜I/O 커넥터＞
・SSPC-03의 커넥터 : 스미토모 3M "10236-5212Pl"
・느슨한 출력 커넥터: sumitomo 3M "10136-3000PE"
・옵션으로 커넥터가 붙은 3 m 케이블이 사용 가능합니다.
