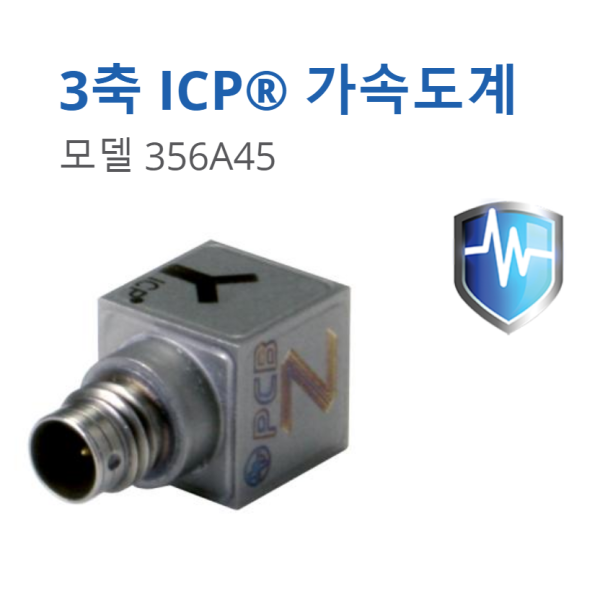

PCB 356A45 | 산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A 요약정보 및 구매

100 mV/g, 50 g, 1/4-28 4-pin connector

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 356A45

관련상품

  • 상품 정보

    상품 상세설명


    PCB 356A45 |  산업용 ICP® 3축가속도계 4핀 1/4-28 UNF-2A


    플래티넘 재고 상품; 3축 ICP® 가속, 100mV/g, 50g, 1/4-28 4핀 커넥터, 접착 마운트, TEDS 1.0





    • 감도: (±10%)100mV/g(10.2mV/(m/s²))
    • 측정 범위: ±50g pk(±490m/s² pk)
    • 주파수 범위: (+/-10%)0.4 ~ 10000Hz
    • 전기 커넥터: 1/4-28 4핀



    사양 참고 사항

    [1] 0 기반, 최소 제곱, 직선 방법.
    [2] 일반적입니다.
    [3] 자세한 내용은 PCB 적합성 선언 PS023을 참조하세요.



    English:SI:
    PERFORMANCE
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)
    Measurement Range±50 g pk±490 m/s² pk
    Frequency Range (+/-5 %)0.7 to 7000 Hz0.7 to 7000 Hz
    Frequency Range (+/-10 %)0.4 to 10000 Hz0.4 to 10000 Hz
    Resonant Frequency≥30 kHz≥30 kHz
    Broadband Resolution (1)0.0005 g rms0.005 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤6 %≤6 %
    TEDS Compliant (Per IEEE 1451.4)YesYes
    ENVIRONMENTAL
    Overload Limit (Shock)±5000 g pk±49050 m/s² pk
    Temperature Range (Operating)-65 to 185 °F-54 to 85 °C
    Temperature ResponseSee GraphSee Graph[2]
    Base Strain Sensitivity.001 g/µε.01 (m/s²)/µε[2]
    ELECTRICAL
    Excitation Voltage20 to 30 VDC20 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Discharge Time Constant0.8 to 2.4 sec0.8 to 2.4 sec
    Settling Time (within 10% of bias)≤5 sec≤5 sec
    Spectral Noise (1 Hz)125 µg/√Hz1226 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)40 µg/√Hz392 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)15 µg/√Hz147 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)4 µg/√Hz39.2 (µm/sec2)/√Hz[2]
    PHYSICAL
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Size - Height0.40 in10.2 mm
    Size - Length0.75 in19.1 mm
    Size - Width0.40 in10.2 mm
    Weight0.15 oz4.2 gm[2]
    Electrical Connector1/4-28 4-Pin1/4-28 4-Pin
    Electrical Connection PositionSideSide
    MountingAdhesiveAdhesive

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    080A90Quick bond Gel (for use with accel adhesive mtg bases to fill gaps on rough surfaces)1
    ACS-1TTriaxial amplitude response calibration, from 10 Hz to upper 5% frequency, NIST traceable1

    Optional Versions

    (J) Ground Isolated

    ENGLISHSI
    Size - Width0.47 in11.8 mm
    Weight0.20 oz5.7 gm
    Size - Length0.78 in19.8 mm
    Electrical Isolation≥100000000 Ohm
    Size - Height0.47 in11.8 mm
