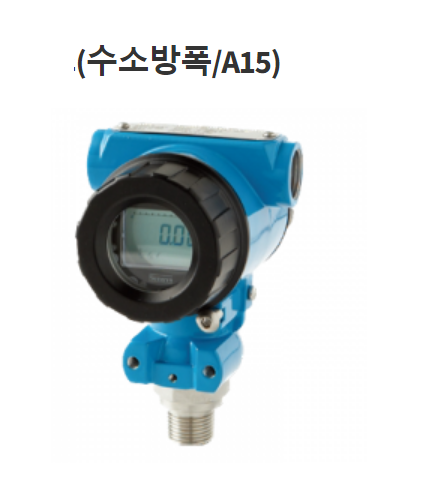

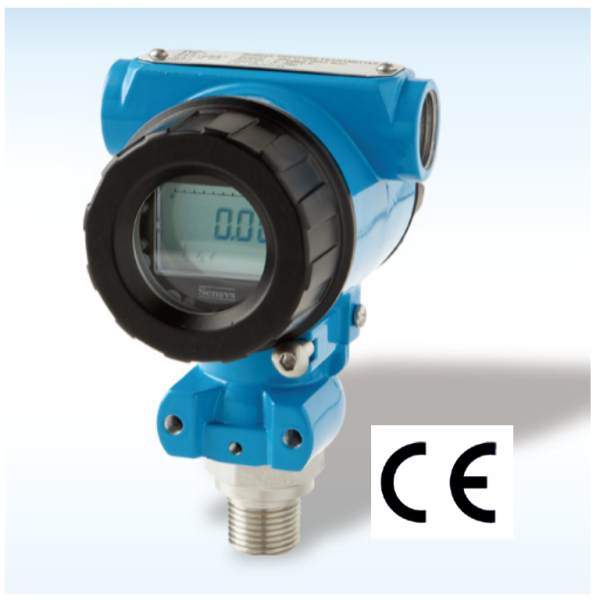

SIG 내압방폭압력센서 수소방폭 가능(한국방폭인증)
Ex d IIC T6, IP67
SIG 모델은 방폭(Ex d IIC T6) 및 방수(IP67) 기능을 갖추고 있어 위험 지역에 유휴 상태이며 방수가 필요한 장소에서는 사용이 가능합니다.
4-1/2 Digit Backlight LCD를 탑재하여 최대 ±19999까지 표시할 수 있을 뿐만 아니라 어두운 곳에서도 잘 보입니다.
아날로그 출력, 릴레이 출력 및 RS-485 통신, 압력 단위 변환, 스케일 조정 등의 기능을 다양한 컨트롤러와 함께 활용할 수 있습니다.
출력 : 0~5V, 1~ 5V, 0~10V, 2선식 4-20mA(CE인증) , 3선식 4-20mA 출력
게이지압, 연성압(부압), 절대압 선택 (단 >71Mpa 이상은 게이지압만 가능)
유압, 공압 모두 적용가능
압력구분
GAGE(게이지압,상대압,정압) : 대기압 이상에서 사용(대기압이 기준) :대기압을 "0"으로 간주하고 그 이상의 압력
VACUUM(진공압,부압) : 진공에서 사용(진공이 기준)
COMPOUND(연성압) : 진공부터 대기압 이상에서 사용 / 대기압을 기준으로 ± 가압
ABSOLUTE(절대압) : ±게이지압 + 대기압
안전인증 번호
안전인증서_내압방폭형 일반타입 : 인증번호 : 13-GA2BO-0002
안전인증서_내압방폭형 일반타입 (나사 및 플랜지 타입) : 인증번호 : 22-GA2BO-0079X
안전인증서_내압방폭형 차압용 : 인증번호 : 18-GA2BO-0346X
안전인증서_내압방폭형 고압용 (암나사) : 인증번호 : 19-GA2BO-0258X
• 측정 범위
0~5kPa...70MPa(Gauge)
-100kPa~0...70MPa(Gauge)
0~35kPa...70MPa(Absolute)
0~71...500MPa(Gauge)
▶특성
내압방폭인증 Ex d IIC T6, IP67
CE 인증 (2선 출력형)
4 1/2 디지트 백라이트 LCD
증폭회로 내장형 (VDC, mA)
옵션 : 2 채널 릴레이 출력
옵션 : RS485 출력
측정압력 범위 : -0.1 ~ 500 MPa
정밀도 : 0.2 % FS , 0.5 % FS
Applications
제어와 관측용
유공압시스템
화학용과 석유화학용
액체 레벨 측정
식품과 위생용
가스파이프라인
공장장비 관측용
▶ 제품사양
2선 출력 사양 | |||
압력범위 | 게이지압 | 0 ~ 5 kPa ... 70 MPa | 0 ~ 71 ... 500 MPa |
연성압 | -100 kPa ~ 0 ... 70 MPa |
| |
절대압 | 0 ~ 35 kPa ... 70 MPa |
| |
성능 | 정밀도 | ±0.2 % FS ±1 digit | ±0.5 % FS ±1 digit |
영점 온도특성 | ±0.03 % FS/℃ | ±0.05 % FS/℃ | |
출력 온도특성 | ±0.03 % FS/℃ | ±0.05 % FS/℃ | |
주위 온도범위 | -20 ∼ 60 ℃ | ||
매체 온도범위 | -40 ∼ 120 ℃ | ||
전기적 사양 | 디스플레이 | ±19999(4 1/2) Backlight LCD | |
공급전원 | 11 ~ 28 VDC | ||
아날로그출력 | 4 ~ 20 mA (2Wire) | ||
스위치출력(옵션) | - | ||
디지털출력(옵션) | - | ||
응답시간 | 0.1 ~ 1 sec | ||
출력단 형태 | G(PF)1/2" | ||
기타 사양 | 허용압력 | X3 또는 140 MPa | ≤150 MPa : X1.5 or 150 MPa |
파괴압력 | X4 또는 210 MPa | ≤150 MPa : X2 or 150 MPa | |
내진동 | 49.1 m/s2 {5G}, 10 ~ 500 Hz | ||
내충격 | 490 m/s2 {50G} | ||
나사규격 | R1/2", G1/2", 플렌지와 기타 소비자의 요구에 따라 제작가능 | ||
압력매체 접촉부재질 | 스테인레스 스틸 316L, VITON | 스테인레스 스틸 316L, 티타늄 87% | |
내압방폭인증 | Ex d IIC T6 | ||
보호등급 | IP67 | ||
중량 | 약 1 kg | ||
3선 출력 사양 | |||
압력범위 | 게이지압 | 0 ~ 5 kPa ... 70 MPa | 0 ~ 71 ... 500 MPa |
연성압 | -100 kPa ~ 0 ... 70 MPa |
| |
절대압 | 0 ~ 35 kPa ... 70 MPa |
| |
성능 | 정밀도 | ±0.2 % FS ±1 digit | ±0.5 % FS ±1 digit |
영점 온도특성 | ±0.03 % FS/℃ | ±0.05 % FS/℃ | |
출력 온도특성 | ±0.03 % FS/℃ | ±0.05 % FS/℃ | |
주위 온도범위 | -20 ∼ 60 ℃ | ||
매체 온도범위 | -40 ∼ 120 ℃ | ||
전기적 사양 | 디스플레이 | ±19999(4 1/2) Backlight LCD | |
공급전원 | 17 ~ 28 VDC | ||
아날로그출력 | 4 ~ 20 mA (3Wire), 0 ~ 5 V, 1 ~ 5 V, 0 ~ 10 V | ||
스위치출력(옵션) | 2Ch Relay (3A 30 VDC / 3A 250 VAC) | ||
디지털출력(옵션) | RS485 | ||
응답시간 | 0.1 ~ 1 sec | ||
출력단 형태 | G(PF)1/2" | ||
기타 사양 | 허용압력 | X3 또는 140 MPa | ≤150 MPa : X1.5 or 150 MPa |
파괴압력 | X4 또는 210 MPa | ≤150 MPa : X2 or 150 MPa | |
내진동 | 49.1 m/s2 {5G}, 10 ~ 500 Hz | ||
내충격 | 490 m/s2 {50G} | ||
나사규격 | R1/2", G1/2", 플렌지와 기타 소비자의 요구에 따라 제작가능 | ||
압력매체 접촉부재질 | 스테인레스 스틸 316L, VITON | 스테인레스 스틸 316L, 티타늄 87% | |
내압방폭인증 | Ex d IIC T6 | ||
보호등급 | IP67 | ||
중량 | 약 1 kg | ||

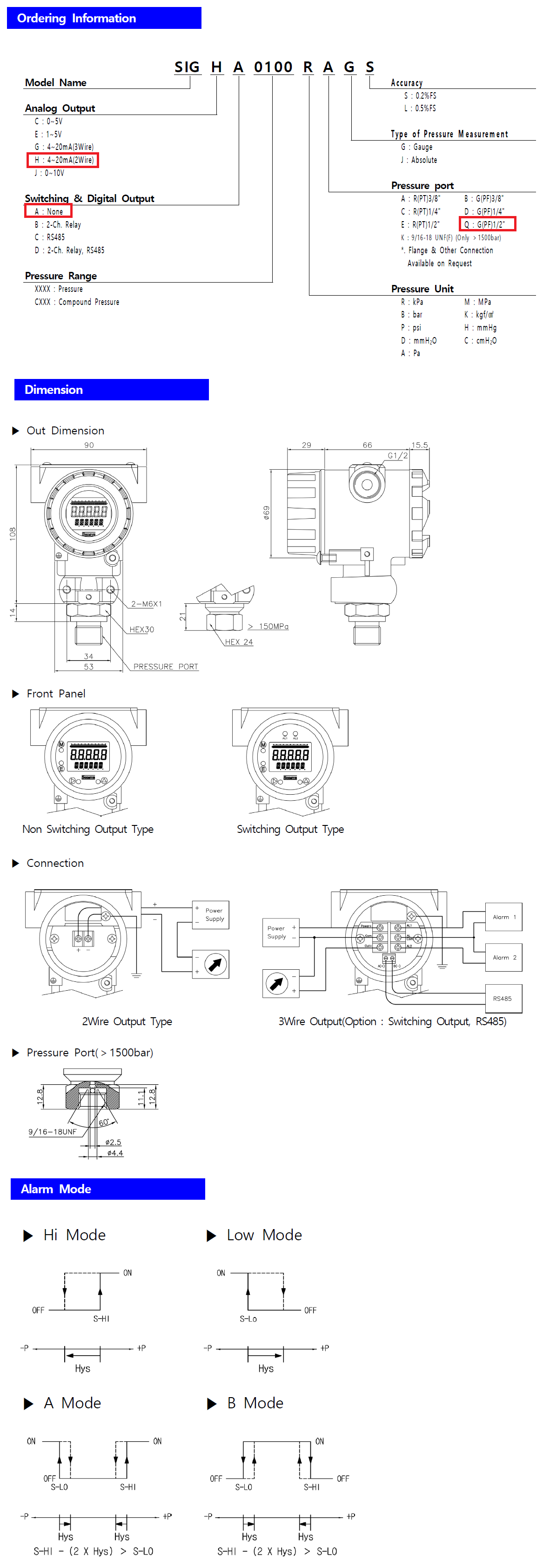

적색 박스 기본 사양 입니다.
