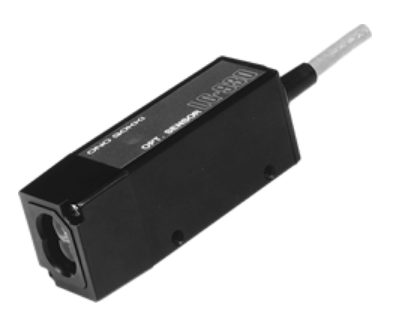

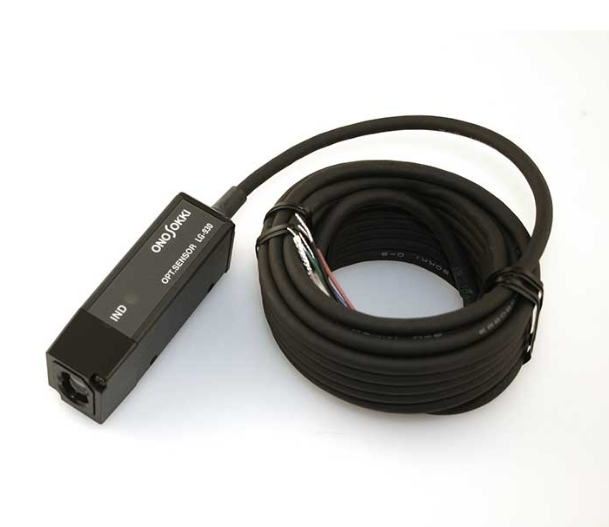

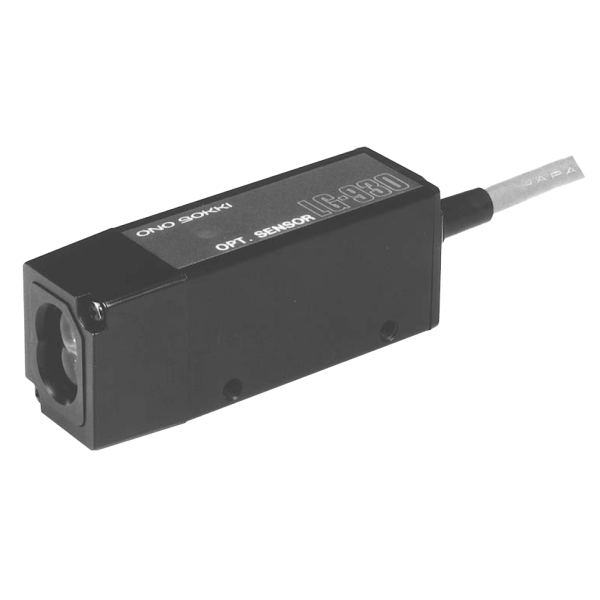

ONO SOKKI LG-930 광학식 장거리 RPM 센서
LG-930은 또한 펄스 조명 방식을 사용하므로 외란광의 영향을 거의 받지 않습니다.
또한 모든 투광, 수광, 증폭 및 파형 성형 섹션이 유닛에 내장된 하이브리드 구조를 특징으로 합니다.
조작하기 쉬운 기능을 갖춘 컴팩트한 디자인.
회전하는 물체에 반사 마크를 부착하기만 하면 감지기는 실제로 물체를 건드리지 않고도 물체의 회전을 감지할 수 있습니다.
LG-930은 반사마크(HT-011)를 이용하여 설치 공간이 협소하고 센서를 측정대상물 앞에 놓을 수 없는 경우에도 가로로 빛이 가해지면 측정이 가능하다.
설치공간이 협소한 경우 L자형 장착 고정구 사용하여 쉽게 장착
프로젝터, 수광기, 증폭기가 깔끔하게 통합되어 있어 작고 조작하기 쉽도록 설계되었습니다.
비접촉 감지 적용, 물체에 하중이 가해지지 않음

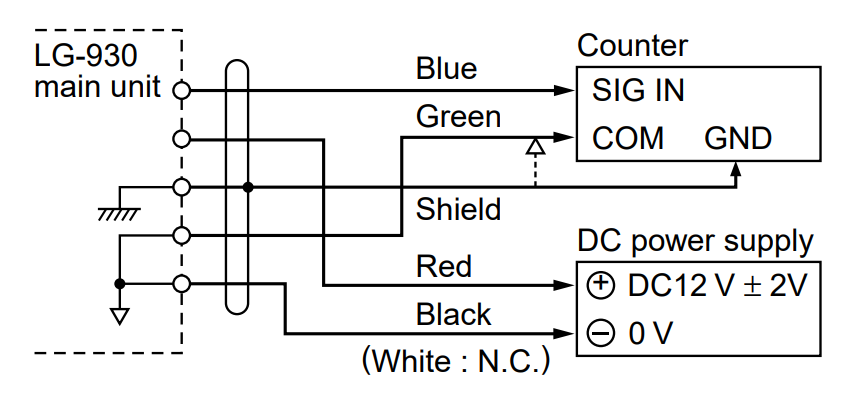

I/O 커넥터: 직접 리드 아웃, 일방 개방 케이블
파란색 .......... 신호 출력
녹색 ............. 신호 COM
빨간색 ........... 전원 공급, 12VDC ± 2V
검정색 ........... 전원 공급, 0V
흰색 .............. N.C.
쉴드 ............. 케이스 접지
케이블 길이: 4.9m

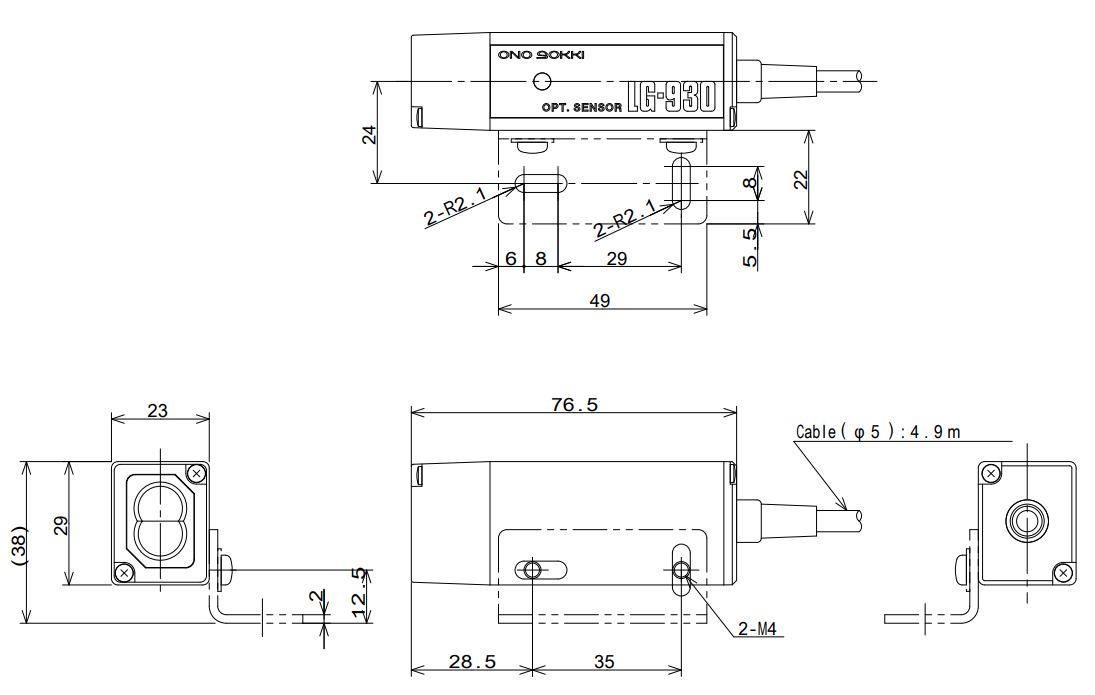

외형 치수: 아래에 표시된 외부 치수 참조.
질량: 약 300g

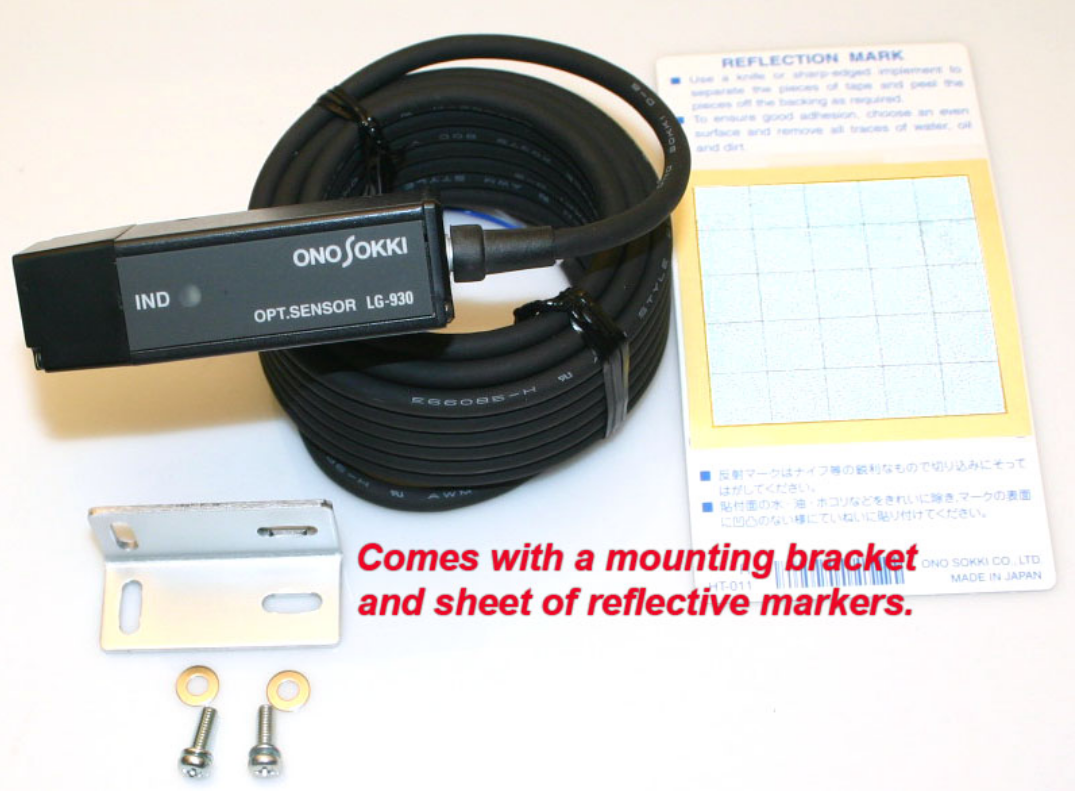

액세서리
(검출기와 함께 제공):
금속 피팅 ..........1개(4mm 직경 나사 2개 포함)
반사 마크...........1매(12mm 정사각형 x 25개)
사용 설명서..1부
사양
| 구분 | LG-930 |
|---|---|
| 탐지 방법 | 가시광선 광전반사 |
| 감지 거리 | 70~200mm : 12mm 정사각형의 반사 마크(HT-011)를 사용하는 경우 |
| 응답 속도 *1 | 25m/s (응답지연시간 : 0.5ms-수광기 변환시간 이하) |
| 광원 | 발광 다이오드(적색 가시광선) |
| 수광소자 | 포토트랜지스터 |
| 전원공급장치 | 12±2VDC, 85mA 이하 |
| 출력파형 | “Hi”: +5 V ±0.5 V “Lo”: +0.5 V 이하 (단, 부하저항 100 kΩ 이상조건에서 ) |
| 출력 임피던스 | 1kΩ 이하 |
| Cable 길이 | 4.9m |
| 입출력 커넥터 | 반대쪽 끝단 낱가닥 |
| 작동 온도 | -10~+60℃ |
| 보관 온도 | -20~+80℃ |
| 제공부속품 | 금속 피팅 : 1개. (직경 4mm 나사 2개 포함) 반사 마크 : 1매(12mm 정사각형 x 25pcs.)-(HT-011) 취급설명서 : 1부 |
| 무게 | 대략. 300g |
*1: 12mm 정사각형의 반사 마크(HT-011)를 사용하는 경우
적색 가시광선을 광원으로 사용하기 때문에 광축 조정이 용이합니다.
