    레인지 고정형

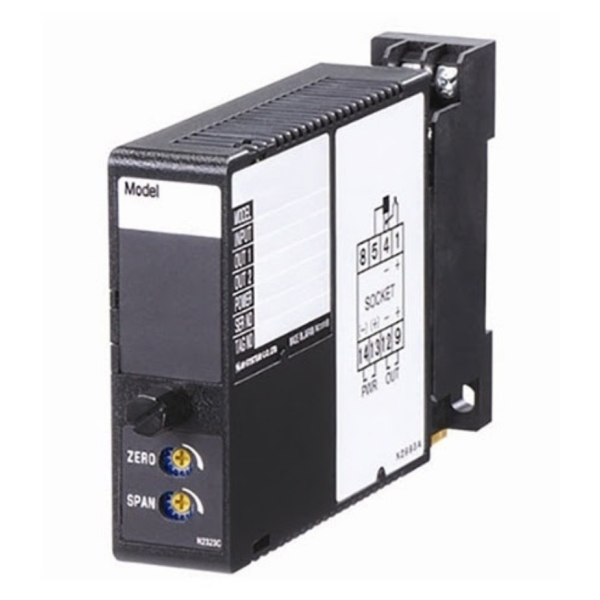

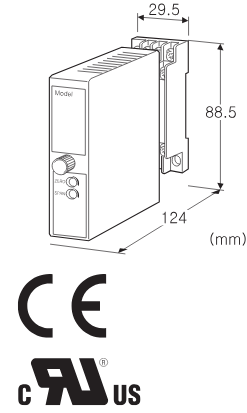

    M-SYSTEM W2AP ： DC- 펄스 (절연 2출력) 변환기


    주요 기능과 특징
    ●직류 입력 신호를 단위 펄스 신호로 변환
    ●광범위한 전원 제공
    ●밀착 설치 가능

    전형적인 응용 예
    ●카운터와 조합하여 유량 적산

    형식：W2AP－①②③－④⑤

    주문 시의 지정 사항

    •주문 코드：W2AP－①②③－④⑤
      ①∼⑤는 아래에서 선택해 주십시오.
     （예：W2AP-612-M2/CE/Q）
    •출력 레인지（예：0∼500Hz）
    제1출력 신호와 제2출력 신호의 출력 주파수는 같습니다.
    •옵션 사양（예：/C01/S01）

    ①입력 신호

    ◆전류 입력
    A：4∼20mA DC (입력저항 250Ω)
    D：0∼20mA DC (입력저항 50Ω)
    G：0∼1mA DC (입력저항 1000Ω)
    H：10∼50mA DC (입력저항 100Ω)
    Z：지정 전류 레인지 (입력사양 참조) (0% 입력은 0mA)
    ◆전압 입력
    3：0∼1V DC (입력저항 1MΩ 이상)
    4：0∼10V DC (입력저항 1MΩ 이상)
    5：0∼5V DC (입력저항 1MΩ 이상)
    6：1∼5V DC (입력저항 1MΩ 이상)
    0：지정 전압 레인지 (입력 사양 참조) (0% 입력은 0V)

    ②제1출력 신호

    1：오픈 컬렉터 (최대 출력 주파수 10kHz)
    (제1, 제2출력 신호 중의 하나에 무접점 AC, DC 스위치를
    선택한 경우 최대 출력 주파수는 30Hz입니다. )
    2：5V 전압 펄스 (최대 출력 주파수 10kHz)
    (제1, 제2출력 신호 중의 하나에 무접점 AC, DC 스위치를
    선택한 경우 최대 출력 주파수는 30Hz입니다. )
    3：무접점 AC, DC 스위치 (최대 출력 주파수 30Hz)

    ③제2출력 신호

    코드의 내용은 제1출력 신호와 같음
    Y：없음

    ④공급 전원

    ◆교류전원
    M2：100∼240V AC (허용 범위  85∼264V AC, 47∼66Hz)
    (UL인증품은 90∼264V AC)
    ◆직류전원
    R：24V DC
    (허용 범위 24V±10%, 리플 함유율 (ripple) 10%p-p 이하)
    R2：11∼27V DC
    (허용 범위 11∼27V DC, 리플 함유율(ripple) 10%p-p 이하)
    (부가 코드 (규격＆인증)「/N」만 선택 가능)
    P：110V DC
    (허용 범위 85∼150V DC, 리플 함유율 (ripple) 10%p-p 이하）
    (부가 코드 (규격＆인증)「/N」만 선택 가능)

    ⑤부가 코드（복수항 지정 가능）

    ◆규격＆인증（아래에서 반드시 지정해 주십시오）
    /N：CE마킹, UL인증 없음
    /CE：CE마킹
    /UL：CE마킹, UL인증
    ◆옵션
    무기입：없음
    /Q：있음（옵션 사양에서 별도로 지정해 주십시오）

    옵션 사양（복수항 지정 가능）

    ◆코팅（상세한 내용은 당사 홈페이지를 참조해 주십시오）
    /C01：실리콘계 코팅（Silicone coating）
    /C02：폴리우레탄계 코팅（Polyurethane coating）
    /C03：고무계 코팅（Rubber coating）
    (/C03은 부가 코드 (규격＆인증) 「/UL」를 선택할 수 없습니다.)
    ◆단자 나사 재질
    /S01：스테인리스
    (부가 코드 (규격＆인증) 「/UL」는 선택할 수 없습니다.)

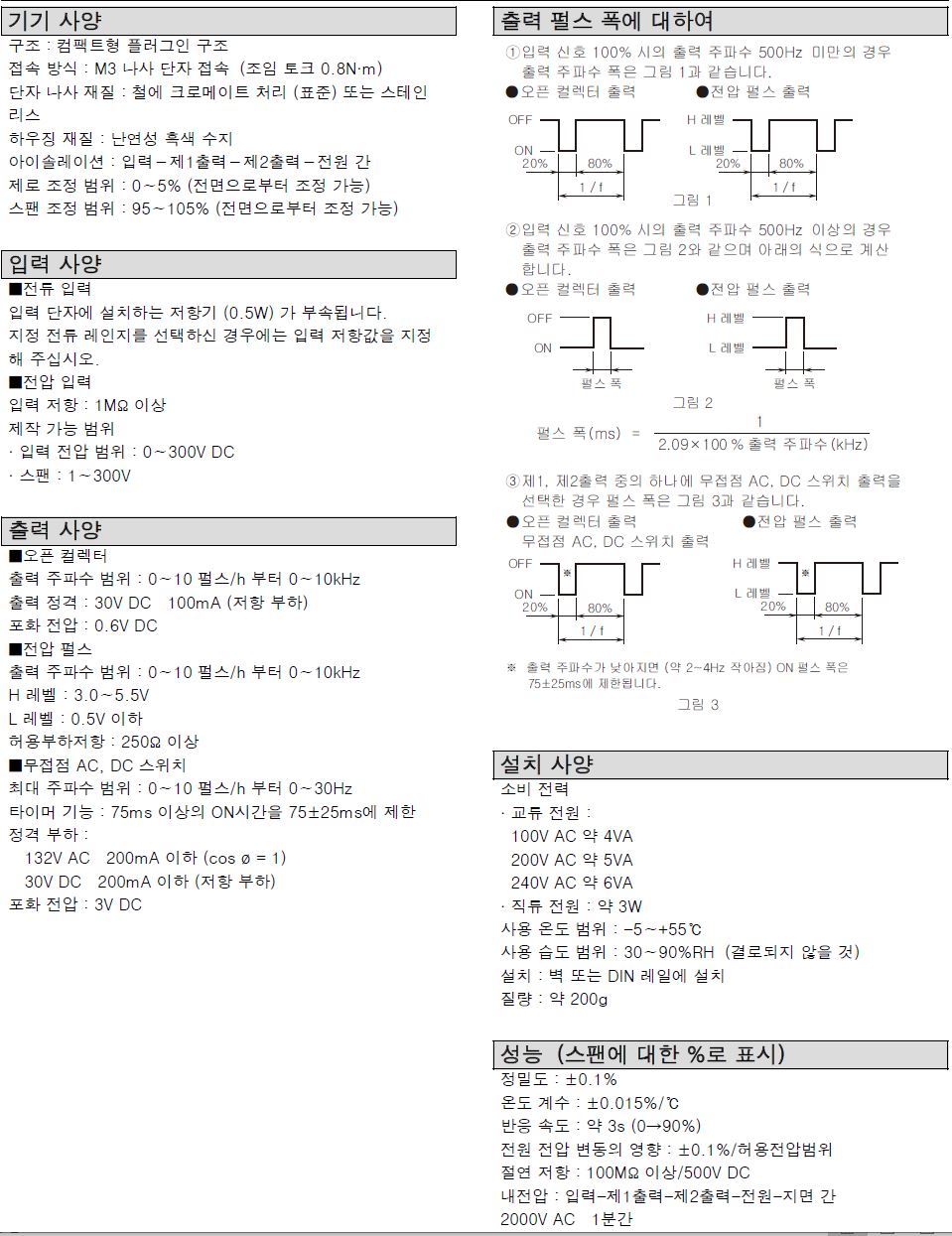

    기기 사양

    구조：컴팩트형 플러그인 구조
    접속 방식：M3 나사 단자 접속（조임 토크 0.8N·m）
    단자 나사 재질：철에 크로메이트 처리 (표준) 또는 스테인리스
    하우징 재질：난연성 흑색 수지
    아이솔레이션：입력－제1출력－제2출력－전원 간
    제로 조정 범위：0∼5% (전면으로부터 조정 가능)
    스팬 조정 범위：95∼105% (전면으로부터 조정 가능)

    입력 사양

    ■전류 입력
    입력 단자에 설치하는 저항기 (0.5W) 가 부속됩니다.
    지정 전류 레인지를 선택하신 경우에는 입력 저항값을 지정해 주십시오.
    ■전압 입력
    입력 저항：1MΩ 이상
    제작 가능 범위
    · 입력 전압 범위：0∼300V DC
    · 스팬：1∼300V

    출력 사양

    ■오픈 컬렉터
    출력 주파수 범위：0∼10 펄스/h 부터 0∼10kHz
    출력 정격：30V DC　100mA (저항 부하)
    포화 전압：0.6V DC
    ■전압 펄스
    출력 주파수 범위：0∼10 펄스/h 부터 0∼10kHz
    H 레벨：3.0∼5.5V
    L 레벨：0.5V 이하
    허용부하저항：250Ω 이상
    ■무접점 AC, DC 스위치
    최대 주파수 범위：0∼10 펄스/h 부터 0∼30Hz
    타이머 기능：75ms 이상의 ON시간을 75±25ms에 제한
    정격 부하：
    　132V AC　200mA 이하 (cos ø = 1)
    　30V DC　200mA 이하 (저항 부하)
    포화 전압：3V DC

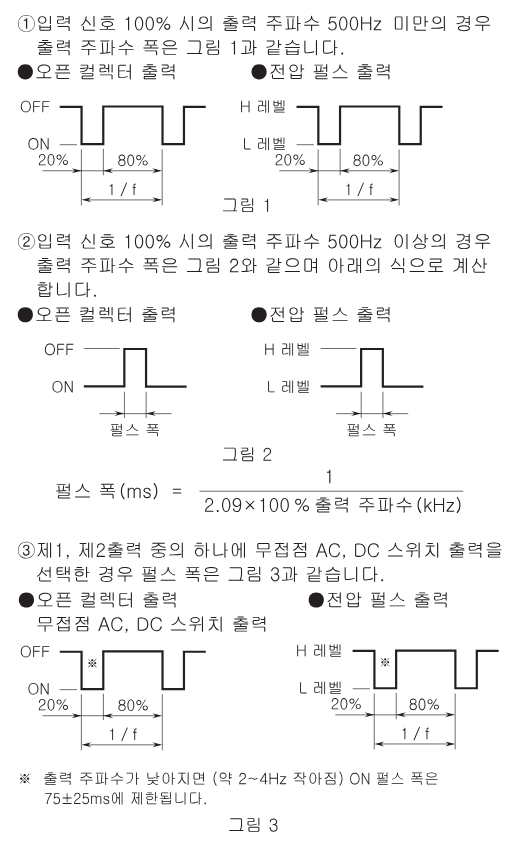

    출력 펄스 폭에 대하여


    설치 사양

    소비 전력
    · 교류 전원：
      100V AC 약 4VA
      200V AC 약 5VA
      240V AC 약 6VA
    · 직류 전원：약 3W
    사용 온도 범위：-5∼+55℃
    사용 습도 범위：30∼90%RH（결로되지 않을 것）
    설치：벽 또는 DIN 레일에 설치
    질량：약 200g

    성능（스팬에 대한 %로 표시）

    정밀도：±0.1%
    온도 계수：±0.015%/℃
    반응 속도：약 3s (0→90%)
    전원 전압 변동의 영향：±0.1%/허용전압범위
    절연 저항：100MΩ 이상/500V DC
    내전압：입력-제1출력-제2출력-전원-지면 간
    2000V AC　1분간

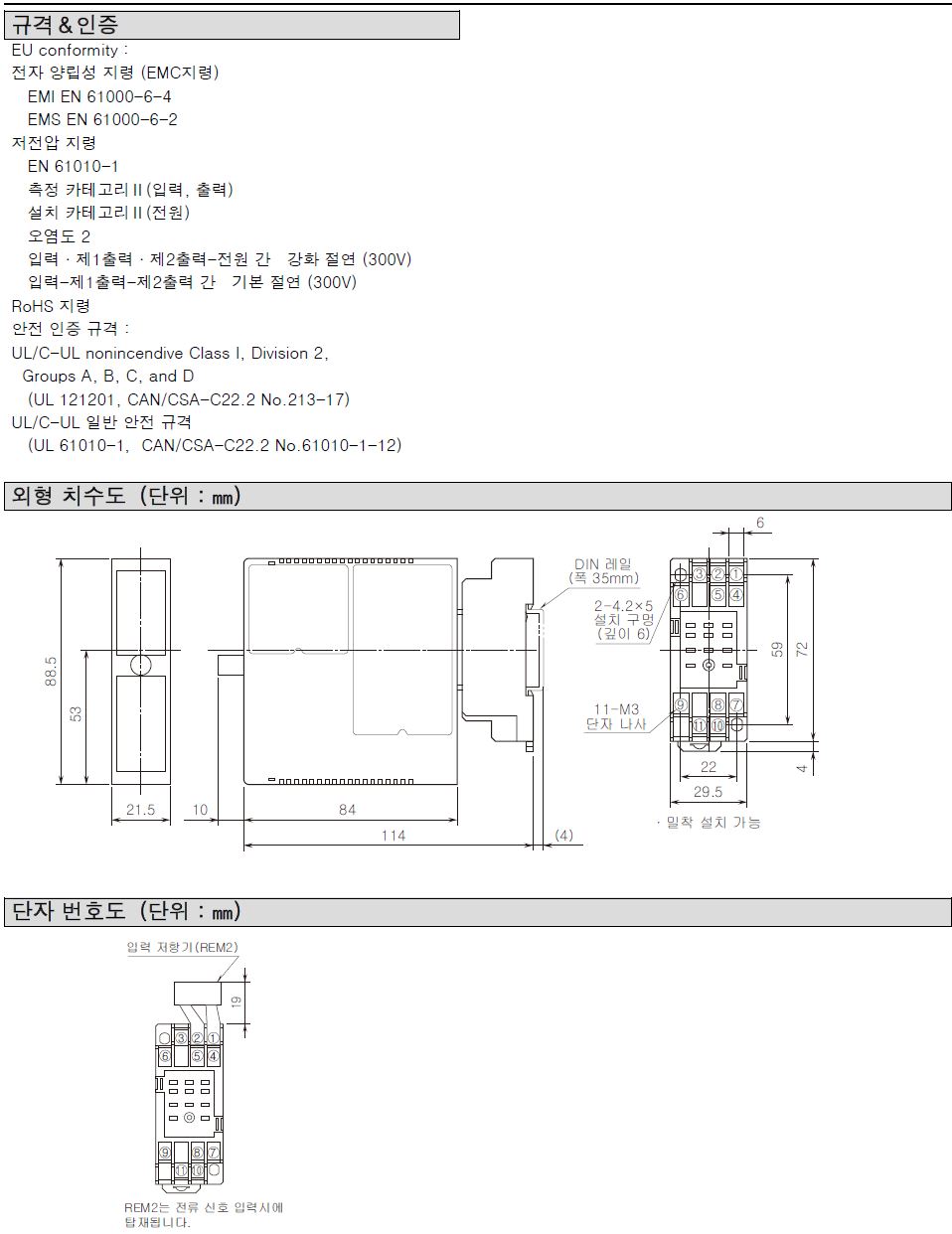

    규격＆인증

    EU conformity：
    전자 양립성 지령 (EMC지령)
    　EMI EN 61000-6-4
    　EMS EN 61000-6-2
    저전압 지령
    　EN 61010-1
    　측정 카테고리Ⅱ(입력, 출력)
    　설치 카테고리Ⅱ(전원)
    　오염도 2
    입력 · 제1출력 · 제2출력-전원 간　강화 절연 (300V)
    　입력-제1출력-제2출력 간　기본 절연 (300V)
    RoHS 지령
    안전 인증 규격：
    UL/C-UL nonincendive Class I, Division 2,
      Groups A, B, C, and D
    　(ANSI/ISA-12.12.01, CAN/CSA-C22.2 No.213)
    UL/C-UL 일반 안전 규격
    　(UL 61010-1，CAN/CSA-C22.2 No.61010-1)

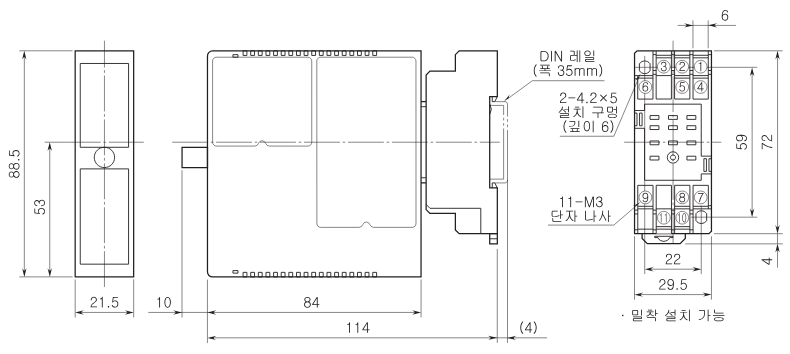

    외형 치수도（단위：㎜）

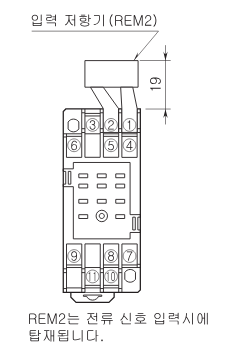

    단자 번호도（단위：㎜）

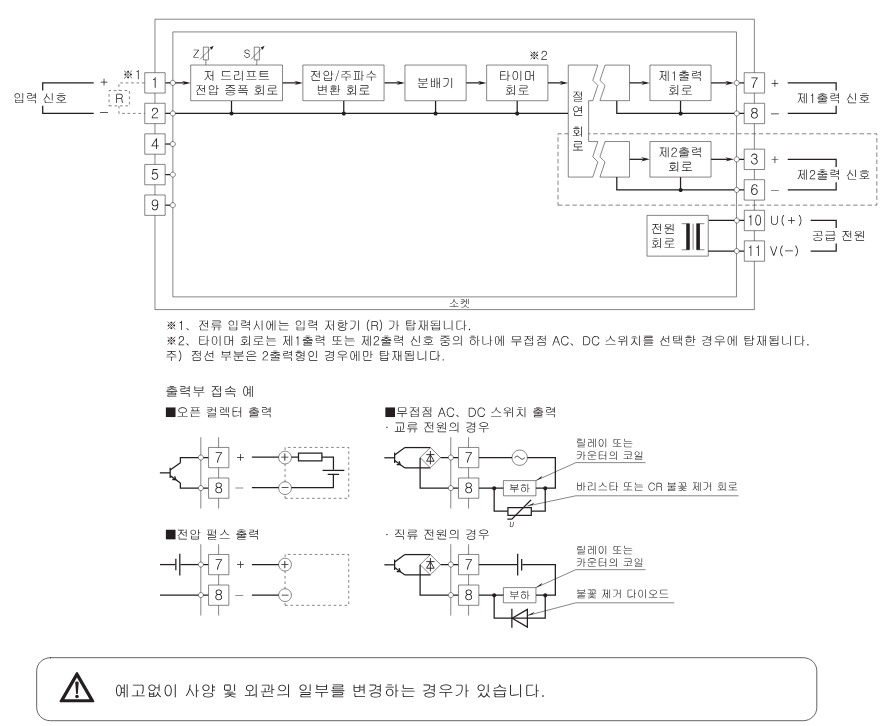

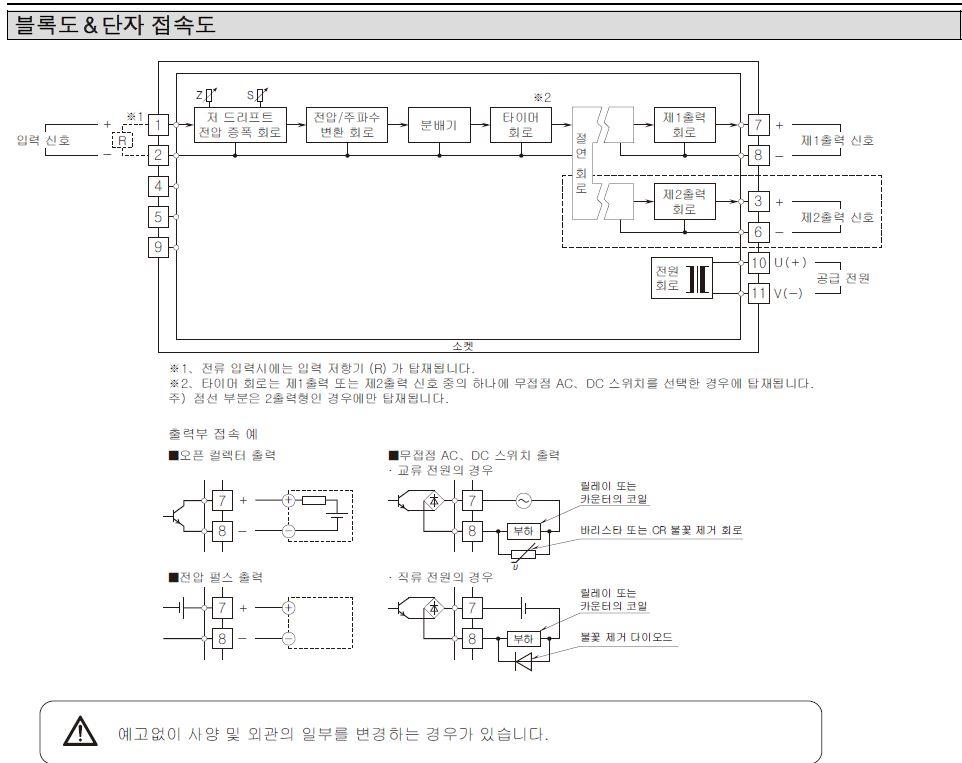

    블록도＆단자 접속도
