가장 적절한 측정 단위는 일반적으로 진동 주파수에 따라 달라집니다. 저속 산업기계에서 발생하는 저주파 진동은 가속도 측면에서는 작은 진동만 발생하고, 속도 측면에서는 중간 정도의 진동이 발생하지만, 저속 진동으로 인해 변위 측면에서 큰 진동이 발생합니다. 반대로, 고주파 진동은 변위 측면에서 작은 진동만 발생하고, 속도 측면에서는 중간 정도의 진동이 발생하지만, 고속 진동으로 인해 가속도 측면에서는 큰 진동이 발생합니다.

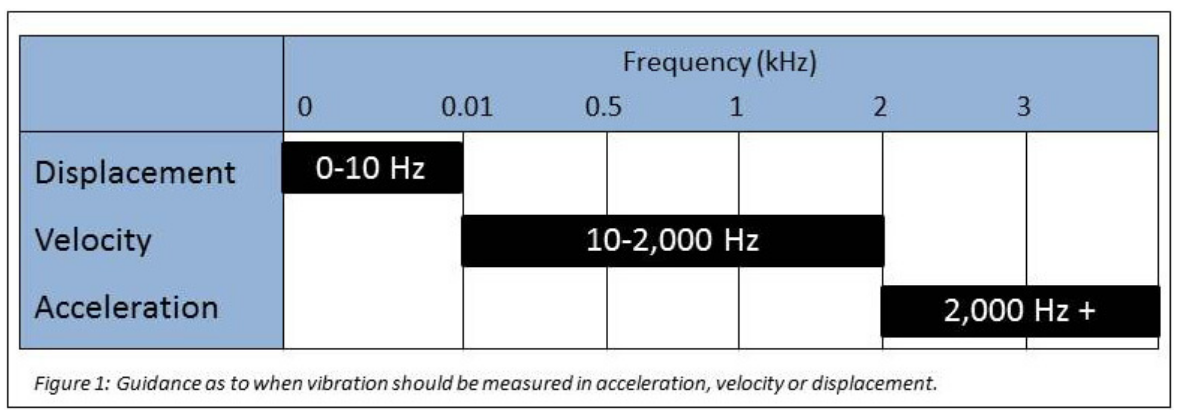

진동을 가속도, 속도 또는 변위로 측정해야 하는 경우에 대한 지침은 그림 1을 참조하십시오.

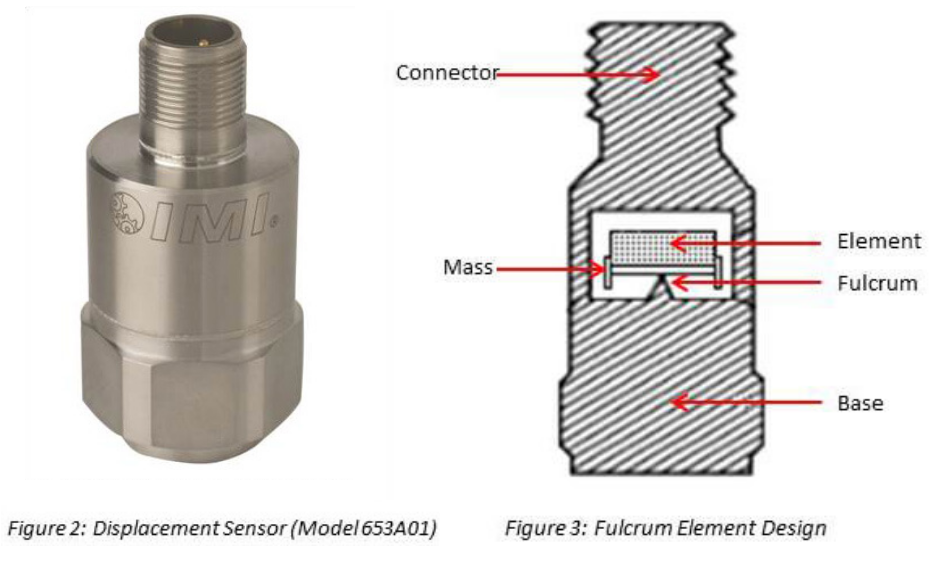

가속도 값이 낮으면 센서가 증폭기 이득을 사용하지 않고 강력한 mV/g 출력 신호를 생성할 수 없는 경우 신호가 노이즈 플로어에서 쉽게 손실 될 수 있습니다. 신호를 강화하기 위해 게인이 필요한 경우, 게인은 의도치 않게 노이즈 레벨도 증가시킵니다. 모델 653A01의 경우 굴곡 설계 요소를 사용하여 강력한 출력 신호를 보장합니다. (그림 3 참조) 굴곡 설계에서 압전 요소는 이중 캔틸레버 빔 형태로 지진 질량에 고정됩니다. 매우 높은 출력(최대 100V/g)으로 인해 굴곡 설계는 낮은 레벨, 저주파 응용 분야에서 탁월합니다.
굴곡 설계의 더 강력한 출력 신호는 전체 신호 이득의 필요성을 줄일 뿐만 아니라 가속에서 변위까지 신호를 이중 통합하는 동안 신호에 유입되는 잡음을 상쇄하는 데도 도움이 됩니다. 이중 통합 과정에서 센서의 전자 장치는 신호의 저주파 부분을 증폭하고 신호의 고주파 부분을 필터링합니다. 또한 저주파 이득은 가속도계와 장비 모두의 저주파 잡음을 증폭하고 강조합니다. 전체 신호 이득과 마찬가지로 신호의 저주파 부분 이득도 해당 저주파 신호와 관련된 잡음을 의도치 않게 증폭시킵니다.

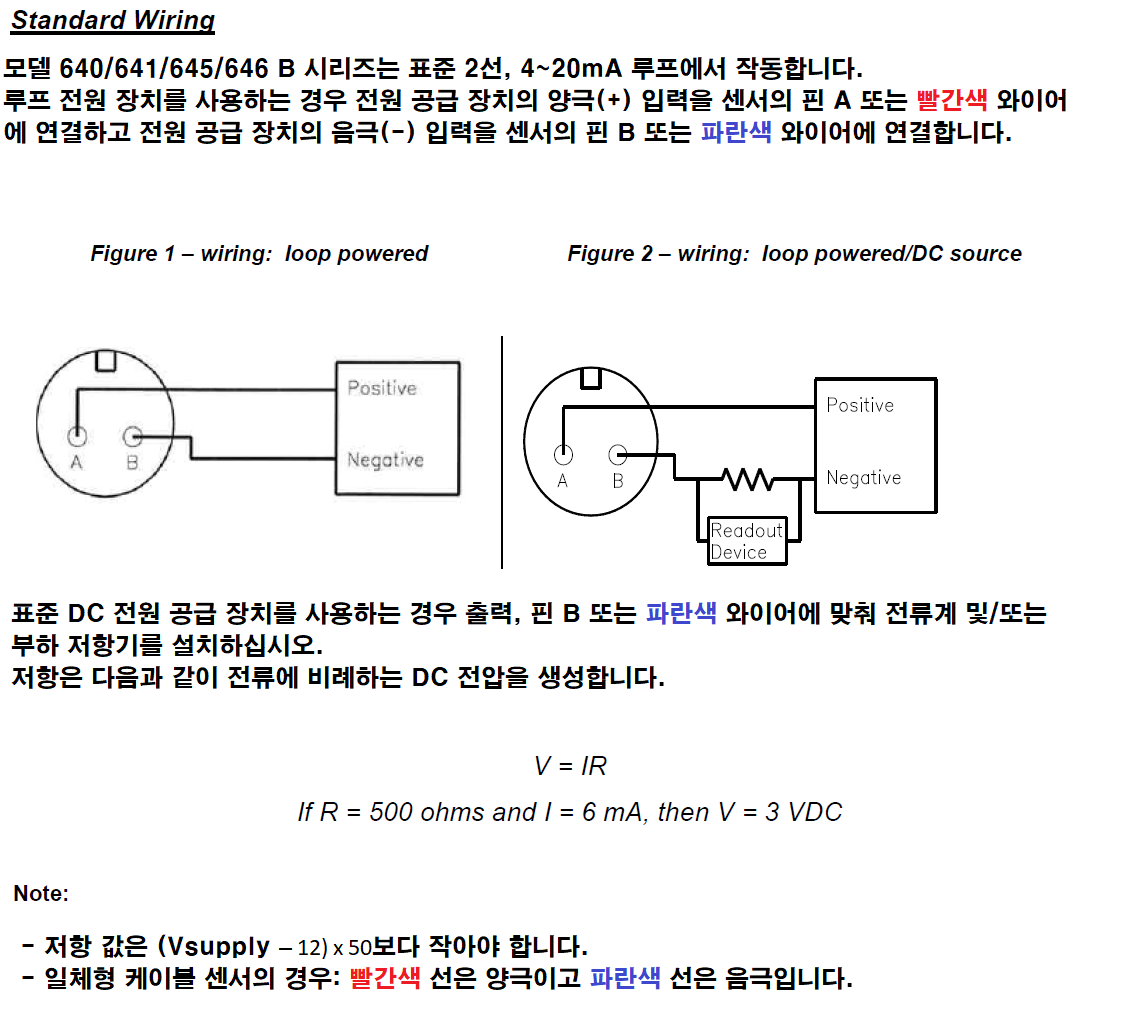

신호가 가속도에서 변위까지 이중 적분되면 신호가 고임피던스에서 저임피던스로 변환된 후 4~20mA 신호로 출력되므로 지속적인 모니터링 및 진동 추세 분석 기능을 제공할 뿐만 아니라 PLC와의 손쉬운 통합도 가능합니다.

DCS 및/또는 SCADA 시스템.

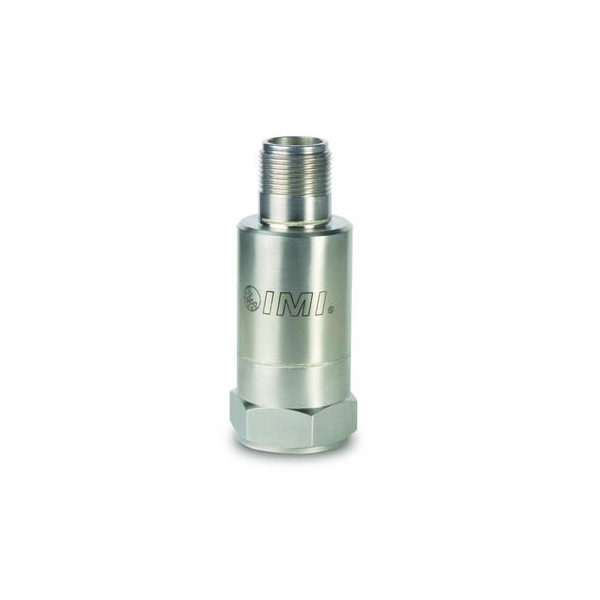

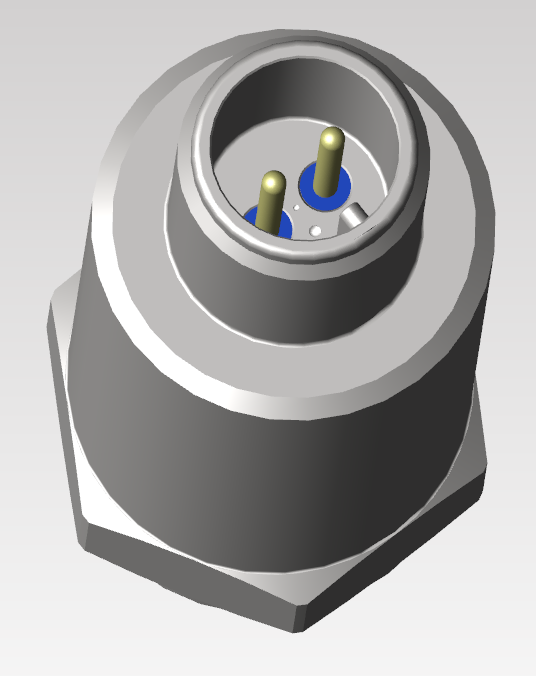

변위 센서는 밀봉된 스테인리스 스틸 하우징과 2핀 MIL-C-5015 상단 커넥터를 갖춘 까다로운 연중무휴 진동 모니터링 애플리케이션을 위해 제작되었습니다. 표준 전류 루프로 구동되는 경우 센서는 플랜트 제어 시스템의 개방형 채널에 바로 연결됩니다. 센서는 DC 전원 공급

저속 기계 변위의 진동 모니터링과 관련하여 내장형 가속도계를 갖춘 IMI Sensors의 모델 653A01 변위 센서는 이상적인 솔루션입니다. (그림 2 참조) 센서의 측정 범위는 2~40mil peak-to-peak이고 주파수 범위는 1.5~300Hz입니다.

근접 프로브와 같은 다른 대안에 비해 더 넓은 주파수 및 진폭 범위, 더 큰 견고성 및 더 쉬운 설치를 제공합니다.

내장형 가속도계는 가속 시 진동을 측정한 다음 내부 전자 장치에 의해 변위로 이중 통합되므로 소음은 관리해야 하는 중요한 문제입니다. 저속 기계는 가속 시 진동이 거의 발생하지 않기 때문에 상황은 핀을 떨어뜨리는 것과 비유될 수 있습니다. 조용한 방에서는 핀 소리가 들리지만 시끄러운 방에서는 들리지 않을 가능성이 높습니다. . 눈에 띄는 가속도가 얼마나 적은가요? 모델 653A01(1.5Hz 및 2mils)의 최소 주파수 및 최소 변위 측정에서 가속도는 .0002g에 불과합니다. 주파수를 10Hz(변위에서 측정이 제안되는 최대 주파수)로 높이고 변위 값을 40mils(모델 653A01의 최대 변위 값)로 증가시켜도 가속도는 여전히 0.2g에 불과합니다.

장치를 통해 전원을 공급 받을 수도 있습니다. 역방향 배선 보호를 통해 가장 간단한 전기 설치가 가능합니다
