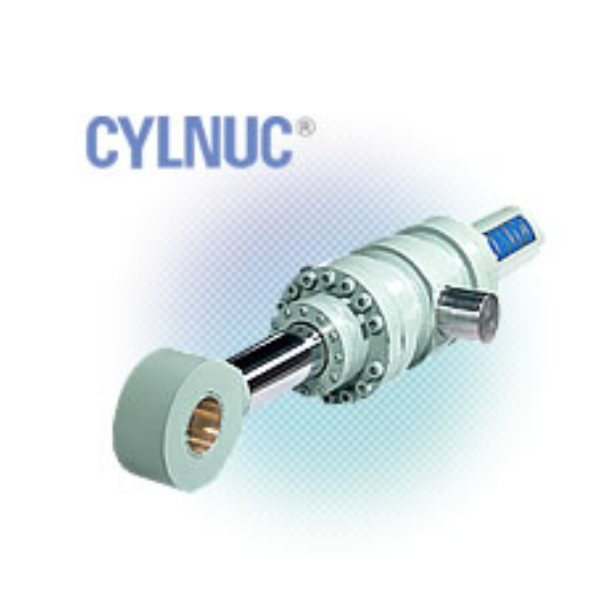

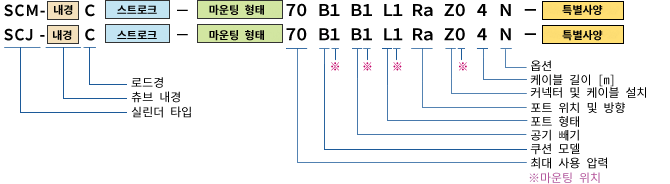

형식 예

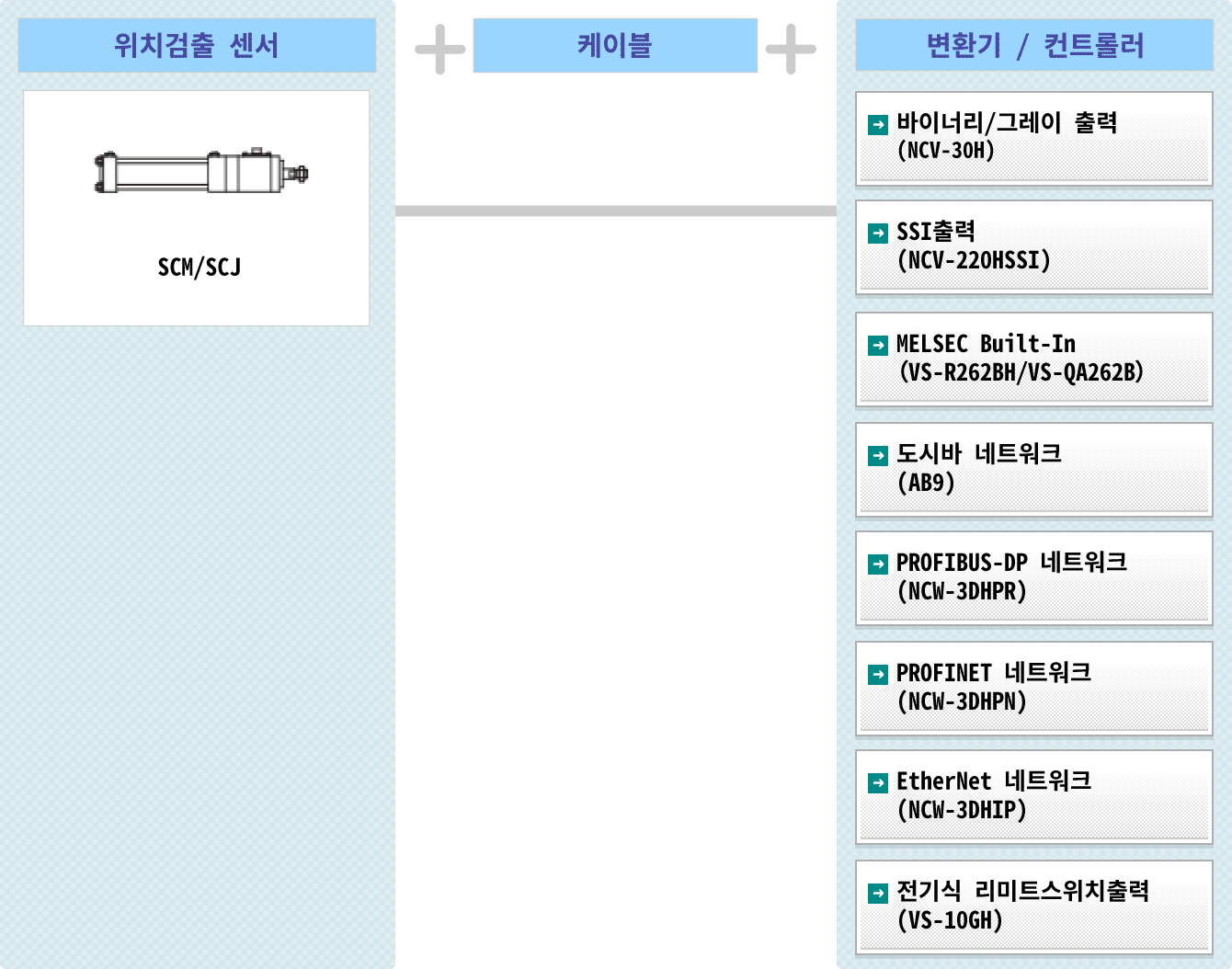

시스템구성
사양
| 항목 | 사양 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tube 내경(mm) | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ140 | φ160 | φ180 | φ200 | φ220 | φ250 | φ320 |
| 로드 diameter(mm) | φ22.4 φ28 | φ22.4 φ28 φ36 | φ28 φ36 φ45 | φ36 φ45 φ56 | φ45 φ56 φ70 | φ56 φ70 φ90 | φ63 φ80 φ100 | φ70 φ90 φ110 | φ80 φ100 φ125 | φ90 φ110 φ140 | φ100 φ125 φ160 | φ110 φ140 φ180 | φ160 φ180 |
| 최대 스트로크(mm) | 1200 | 1600 | 2000 | ||||||||||
| 최고사용압력(MPa) | SCM：25 SCJ：21 | ||||||||||||
| 내압 시험압력(MPa) | SCM：37.5 SCJ：31.5 | ||||||||||||
| 동작 유체 | 일반광물유, 물글리콜계작동유, 지방산에스테르, 인산에스테르, W/O에멀젼 | ||||||||||||
| 피스톤 속도범위 (mm/s) | 5〜500 | ||||||||||||
| 사용주위온도(℃) | 5〜120 | ||||||||||||
| 항목 | 사양 |
|---|---|
| 압솔루트 검출범위 (mm) | 12.8 |
| 분해능 (μm) | 1.5625 |
| 반복 재현성 (μm) | 10 mim. [무부하일 경우] |
| 직선성오차 (mm) | 0.15 + L/5000 Max. L：스트로크 |
| 보호등급 | IP67(JEM 1030에 준거) |
| 내진동 | 2.0×102 m/s2 {20G} 200Hz 상하 4h 전후2h (JIS D1601) |
| 내충격 | 4.9×103 m/s2 {500G} 0.5ms 상하 전후 각3회 (JIS C5026) |
| Tube내경 (mm) | 실린더 단면적 (mm2) | 로드경 (mm) | 로드 단면적 (mm2) | 수압면적 (mm2) | 각 사용압력으로 얻어지는 추력 (kN) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 7MPa | 14MPa | 21MPa | 25MPa | ||||||
| φ40 | 1256 | φ22.4 (B) φ28 (A) | 394 615 | 헤드 측 | 1256 | 8.79 | 17.59 | 26.38 | 31.41 |
| 로드 측 | 862 640 | 6.03 4.48 | 12.07 8.97 | 18.11 13.45 | 21.56 16.02 | ||||
| φ50 | 1963 | φ22.4 (C) φ28 (B) φ36 (A) | 394 615 1017 | 헤드 측 | 1963 | 13.74 | 27.48 | 41.23 | 49.08 |
| 로드 측 | 1569 1347 945 | 10.98 9.43 6.61 | 21.97 18.86 13.23 | 32.95 28.30 19.95 | 39.23 33.69 23.64 | ||||
| φ63 | 3117 | φ28 (C) φ36 (B) φ45 (A) | 615 1017 1590 | 헤드 측 | 3117 | 21.82 | 43.64 | 65.46 | 77.93 |
| 로드 측 | 2501 2099 1526 | 17.51 14.69 10.68 | 35.02 29.39 21.37 | 52.53 44.08 32.06 | 62.53 52.48 38.17 | ||||
| φ80 | 5026 | φ36 (C) φ45 (B) φ56 (A) | 1017 1590 2463 | 헤드 측 | 5026 | 35.18 | 70.37 | 105.55 | 125.66 |
| 로드 측 | 4008 3436 2563 | 28.06 24.05 17.94 | 56.12 48.10 35.88 | 84.18 72.15 53.83 | 100.21 85.90 64.08 | ||||
| φ100 | 7853 | φ45 (C) φ56 (B) φ70 (A) | 1590 2463 3848 | 헤드 측 | 7853 | 54.97 | 109.95 | 164.93 | 196.34 |
| 로드 측 | 6263 5390 4005 | 43.84 37.73 28.03 | 87.68 75.47 56.07 | 131.53 113.21 84.11 | 156.58 134.77 100.13 | ||||
| φ125 | 12271 | φ56 (C) φ70 (B) φ90 (A) | 2463 3848 6361 | 헤드 측 | 12271 | 85.90 | 171.80 | 257.70 | 306.79 |
| 로드 측 | 9808 8423 5910 | 68.66 58.96 41.37 | 137.32 117.92 82.74 | 205.98 176.89 124.11 | 245.22 210.58 147.75 | ||||
| φ140 | 15393 | φ63 (C) φ80 (B) φ100 (A) | 3117 5026 7853 | 헤드 측 | 15393 | 107.75 | 215.51 | 323.23 | 384.84 |
| 로드 측 | 12276 10367 7539 | 85.93 72.57 52.77 | 171.87 145.14 105.55 | 257.80 217.71 158.33 | 306.91 259.18 188.49 | ||||
| φ160 | 20106 | φ70 (C) φ90 (B) φ110 (A) | 3848 6361 9503 | 헤드 측 | 20106 | 140.74 | 281.48 | 422.23 | 502.65 |
| 로드 측 | 16257 13744 10602 | 113.80 96.21 74.22 | 227.60 192.42 148.44 | 341.41 288.63 222.66 | 406.44 343.61 265.07 | ||||
| φ180 | 25446 | φ80 (C) φ100 (B) φ125 (A) | 5026 7853 12271 | 헤드 측 | 25446 | 178.12 | 356.25 | 534.38 | 636.17 |
| 로드 측 | 20420 17592 13175 | 142.94 123.15 92.22 | 285.88 246.30 184.45 | 428.82 369.45 276.67 | 510.50 439.82 329.37 | ||||
| φ200 | 31415 | φ90 (C) φ100 (B) φ140 (A) | 6361 9503 15393 | 헤드 측 | 31415 | 219.91 | 439.82 | 659.73 | 785.39 |
| 로드 측 | 25054 21912 16022 | 175.37 153.38 112.15 | 350.75 306.77 224.30 | 526.13 460.16 336.46 | 626.35 547.81 400.55 | ||||
| φ220 | 38013 | φ100 (C) φ125 (B) φ160 (A) | 7853 12271 20106 | 헤드 측 | 38013 | 266.09 | 532.18 | 798.27 | 950.33 |
| 로드 측 | 30159 25741 17907 | 211.11 180.18 125.34 | 422.23 360.37 250.69 | 633.34 540.56 376.04 | 753.98 643.53 447.67 | ||||
| φ250 | 49087 | φ110 (C) φ140 (B) φ180 (A) | 9503 15393 25446 | 헤드 측 | 49087 | 343.61 | 687.22 | 1030.83 | 1227.18 |
| 로드 측 | 39584 33693 23640 | 277.08 235.85 165.48 | 554.17 471.71 330.96 | 831.26 707.56 496.45 | 989.60 842.33 591.01 | ||||
