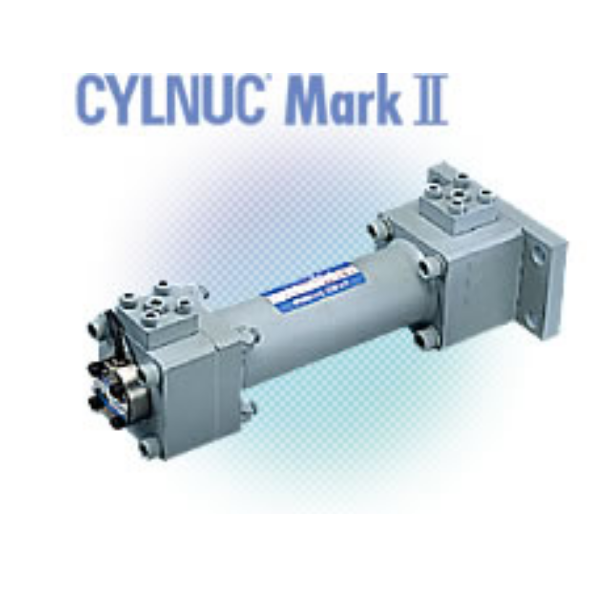

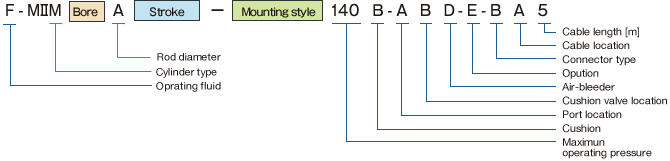

형식 예
| 항목 | 기호 | 내용 | |||||
|---|---|---|---|---|---|---|---|
| 동작 유체 | F | 인산에스테르계 작동유 사용의 경우에만 기입 | |||||
| 실린더 타입 | J | JIS 타입 | |||||
| M | MILL(JHOS) 타입 | ||||||
| Tube 내경(mm) | 63～160 | 63 | 80 | 100 | 125 | 140 | 160 *1 |
| 로드 diameter(mm) | A | 45 | 56 | 70 | 90 | 100 | 110 |
| B | 36 | 45 | 56 | 70 | 80 | 90 | |
| C | － | 36 | 45 | 56 | 63 | 70 | |
| 스트로크 (mm) | 50～800 | 로드 직경 : 50 미만 | 50～500：50단위 600～1000：100단위 1200～1600：200단위 | ||||
| 50～1600 | 로드 직경 : 50 이상 | ||||||
| 마운팅 형태 | [LA] | Foot/Side Lugs | |||||
| [FA] | 로드측 플랜지 | ||||||
| [TA] | Trunnion on Rod End Side | ||||||
| [TC] | Intermediate Fixed Trunnion | ||||||
| 최대사용압력 | 70 | 7 MPa(70kgf/cm2) | |||||
| 140 | 14 MPa(140kgf/cm2) | ||||||
| 210 | 21 MPa(210kgf/cm2) | ||||||
| 250 | 25 MPa(250kgf/cm2) ※Only rod diameter 50 or more | ||||||
| 쿠션 모델 | B | 실린더 양쪽 | |||||
| R | 로드 측 | ||||||
| H | 헤드 측 | ||||||
| N | 없음 | ||||||
| 쿠션 조정 밸브 위치 *2 | A |  | |||||
| B | |||||||
| C | |||||||
| D | |||||||
| N | 없음 | ||||||
| 옵션 | E | 로드 선단 길이 나사형 | |||||
| G | 자바라 네오프렌 130℃ max. | ||||||
| H | 자바라 실리콘유리 250℃ max. | ||||||
| (E) K *3 | Lock 나사 | ||||||
| L | 1산 클레 비스 | ||||||
| M | 2산 클레 비스 | ||||||
| 커넥터 | B | NSD 표준커넥터(NJW-2012-PM) | |||||
| P | KPEV-S용 대형 커넥터(NWPC-4012-Ad12) | ||||||
| R | 압착단자(R1.25-4) | ||||||
| Z | 커넥터 없음 | ||||||
| 케이블 길이 | 5 | 5ｍ | |||||
| 10 | 10m | ||||||
| 20 | 20m | ||||||
|

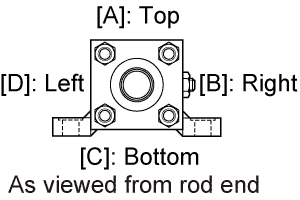

포트 위치 *2 공기 빼기 위치 케이블 설치위치 | A |  | |||||
| B | |||||||
| C | |||||||
| D | |||||||
*1 : MIIM만
*2 : 포트와 쿠션 조정 밸브는 같은 위치에 설치할 수 없습니다.
*3 : 로드 선단에 로크 너트(K)를 장착할 경우 로드 선단 길이 나사형(E)을 지정하십시오.

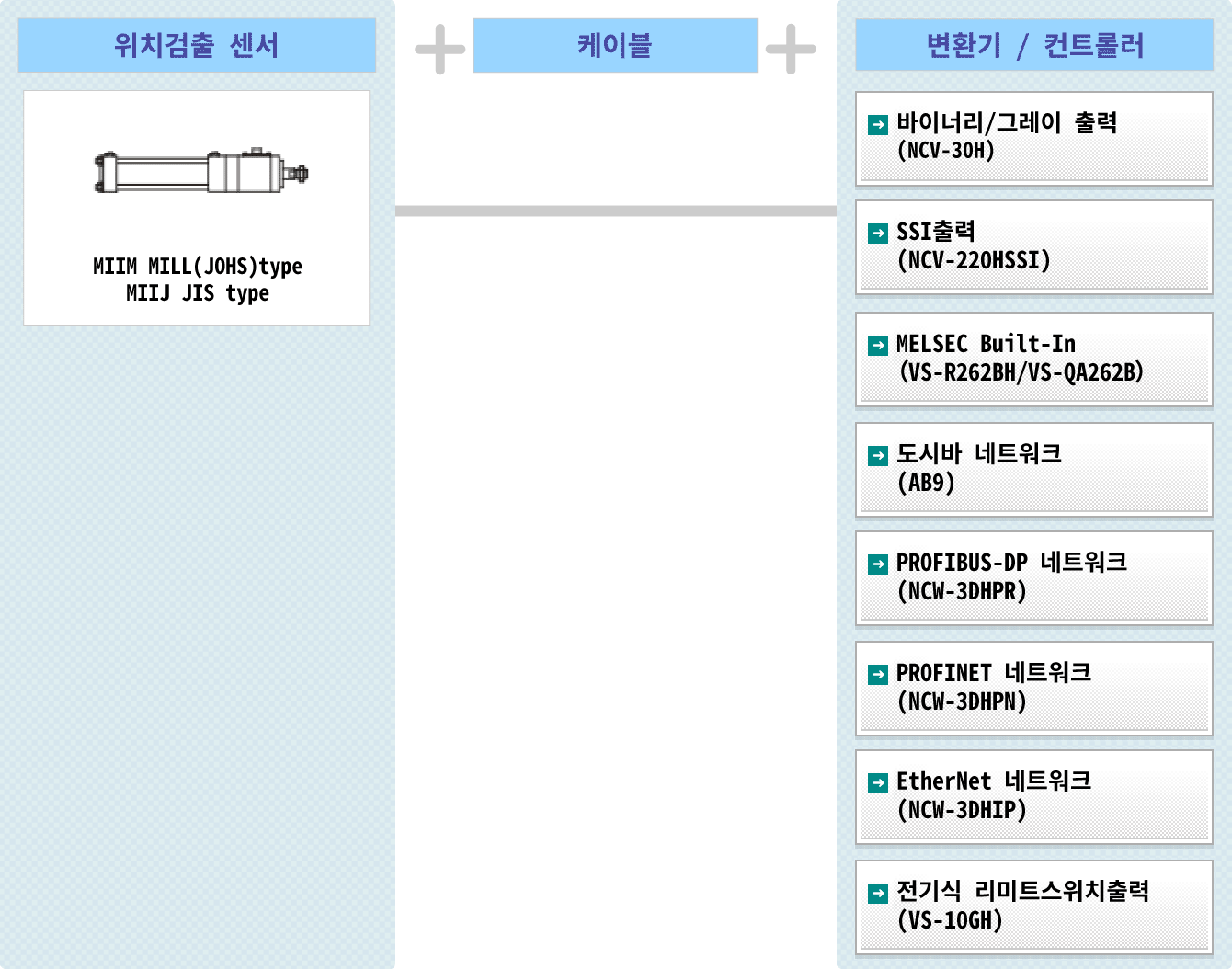

시스템구성
| 항목 | 사양 | |
|---|---|---|
| Tube 내경(mm) | φ50이상 | φ80이상 |
| 로드 diameter(mm) | φ36이상 | φ50이상 |
| 최대 스트로크(mm) | 800 | 1600 |
| 최고사용압력(MPa) | MIIJ：21 MIIM：25 | |
| 내압 시험압력(MPa) | 31.5 | 37.5 |
| 동작 유체 | 일반 광물유, 물글리콜계 작동유, 지방산 에스테르, 인산 에스테르, W/O 에멀젼 | |
| 피스톤 속도범위(mm/s) | 8〜500 | |
| 사용주위온도(℃) | 5〜120 | |
| 항목 | 사양 | ||||||
|---|---|---|---|---|---|---|---|
| 모델 | IRS-51.2P18 | IRS-51.2P30 | |||||
| 압솔루트 검출범위 (mm) | 51.2 | ||||||
| 분해능 (μm) | 6.25 | ||||||
| 반복 재현성 (μm) | 10 mim. [무부하일 경우] | ||||||
| 직선성오차 (mm) | 0.15 + L/5000 Max. L：스트로크 | ||||||
| 온도 드리프트 | 헤드(mm/℃) | 0.003 | |||||
| Scale (mm/℃) | 17.3 × 10-6 | ||||||
| 보호등급 | IP67(JEM 1030에 준거) | ||||||
| 스트로크(mm) | 512 | 800 | 768 | 896 | 1152 | 1600 | |
| 내진동 | Thrust (m/S2) | 2.0×102 {20G} *1 | |||||
| Radial (m/S2) | 2.0×102 {20G} *1 | 6.9×10 {7G} *1 | 2.0×102 {20G} *1 | 1.5×102 {15G} *1 | 9.8×10 {10G} *1 | 2.9×10 {3G} *1 | |
| 내충격 | Thrust (m/S2) | 4.9×103 {500G} *2 | |||||
| Radial (m/S2) | 9.8×102 {100G} *2 | 4.9×102 {50G} *2 | 7.8×102 {80G} *2 | 5.9×102 {60G} *2 | 3.9×102 {40G} *2 | 2.0×102 {20G} *2 | |
*1：200Hz, 4h (JIS D1601)
*2：0.5ms 3회 (JIS C5026)
|

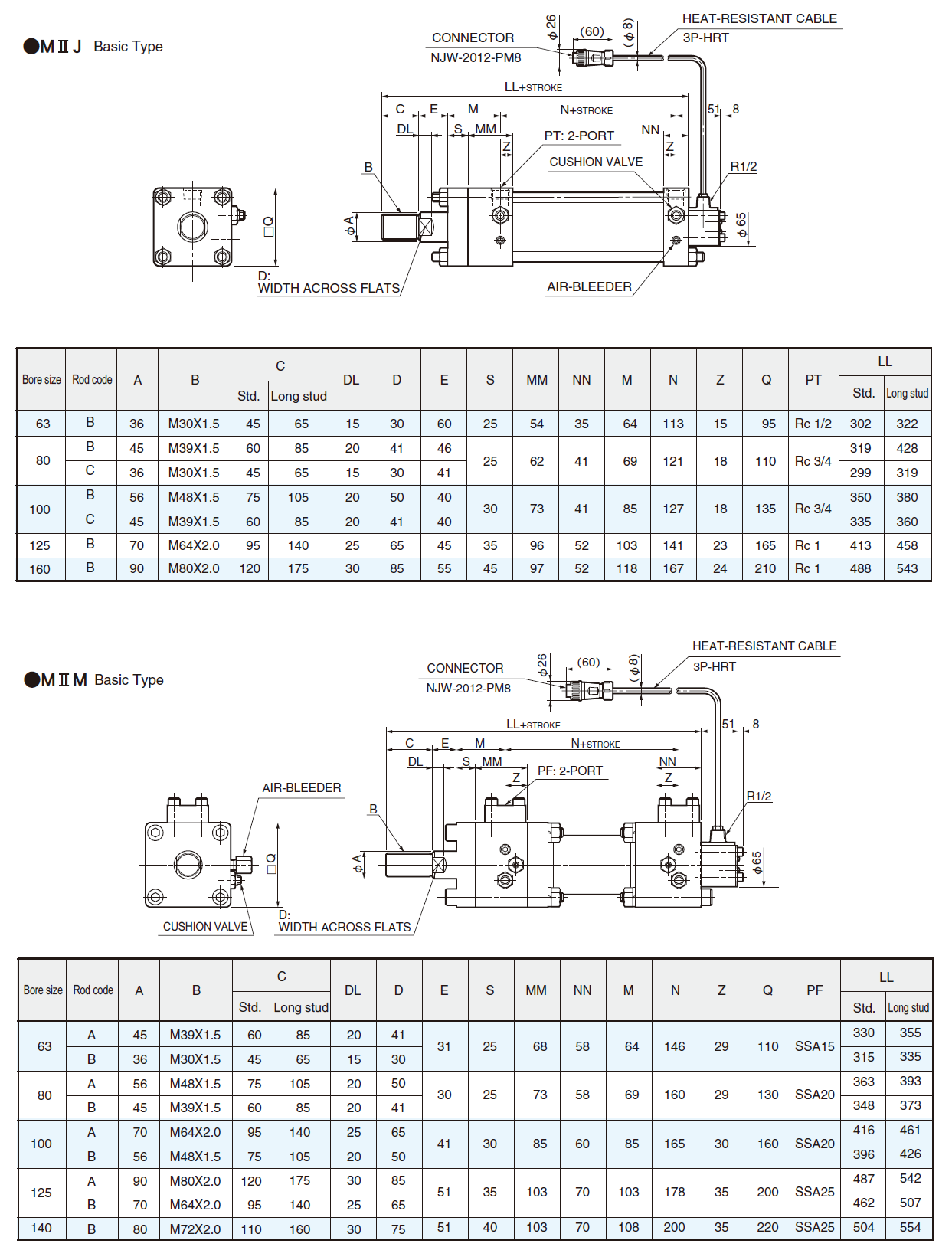

Tube 내경 (mm) | 실린더 단면적 (mm2) | 로드경 (mm) | 로드 단면적 (mm2) | 수압면적 (mm2) | 각 사용압력으로 얻어지는 추력 (kN) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 7MPa | 14MPa | 21MPa | 25MPa | ||||||
| φ63 | 3117 | φ36 (B) φ45 (A) | 1017 1590 | 헤드 측 | 3117 | 21.82 | 43.64 | 64.46 | 77.93 |
| 로드 측 | 2099 1526 | 14.69 10.68 | 29.39 21.37 | 44.08 32.06 | 52.48 38.17 | ||||
| φ80 | 5026 | φ36 (C) φ45 (B) φ56 (A) | 1017 1590 2463 | 헤드 측 | 5026 | 35.18 | 70.37 | 105.55 | 125.66 |
| 로드 측 | 4008 3436 2563 | 28.06 24.05 17.94 | 56.12 48.10 35.88 | 84.18 72.15 53.83 | 100.21 85.90 64.08 | ||||
| φ100 | 7853 | φ45 (C) φ56 (B) φ70 (A) | 1590 2463 3848 | 헤드 측 | 7853 | 54.97 | 109.95 | 164.93 | 196.34 |
| 로드 측 | 6263 5390 4005 | 43.84 37.73 28.03 | 87.68 75.47 56.07 | 131.53 113.21 84.11 | 156.58 134.77 100.13 | ||||
| φ125 | 12271 | φ56 (C) φ70 (B) φ90 (A) | 2463 3848 6361 | 헤드 측 | 12271 | 85.90 | 171.80 | 257.70 | 306.79 |
| 로드 측 | 9808 8423 5910 | 68.66 58.96 41.37 | 137.32 117.92 82.74 | 205.98 176.89 124.11 | 245.22 210.58 147.75 | ||||
| φ140 | 15393 | φ63 (C) φ80 (B) φ100 (A) | 3117 5026 7853 | 헤드 측 | 15393 | 107.75 | 215.51 | 323.26 | 384.84 |
| 로드 측 | 12276 10367 7539 | 85.93 72.57 52.77 | 171.87 145.14 105.55 | 257.80 217.71 158.33 | 306.91 259.18 188.49 | ||||
| φ160 | 20106 | φ70 (C) φ90 (B) φ110 (A) | 3848 6361 9503 | 헤드 측 | 20106 | 140.74 | 281.48 | 422.23 | 502.65 |
| 로드 측 | 16257 13744 10602 | 113.80 96.21 74.22 | 227.60 192.42 148.44 | 341.41 288.63 222.66 | 406.44 343.61 265.07 | ||||
