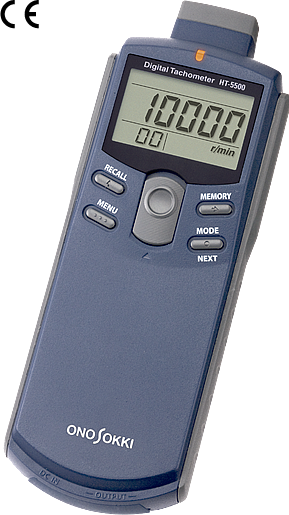

ONO SOKKI HT-5500 휴대용 디지털 타코미터
HT-5500은 세련된 바디에 고성능과 선구적인 기술력을 더한 휴대용 디지털 타코미터입니다. 다양한 회전 측정 기술이 탑재된 접촉식 및 비접촉식 디지털 타코미터로 간편하게 조작할 수 있습니다.
회전수(r/min, r/s), 누적 회전수(count), 라인 속도(m/min: 접촉 및 비접촉, mm/s: 접촉), 주기(ms) 등 다양한 측정 파라미터를 측정할 수 있습니다. 아날로그 신호 출력과 펄스 신호 출력 모두 표준으로 제공됩니다. 아날로그 신호는 데이터 레코더 등에서 회전 데이터를 기록하는 데 사용됩니다. 펄스 신호는 추적 분석을 위해 FFT 분석기에서 외부 샘플링 신호로 사용됩니다.
6.0r/min(저속 회전)에서 99999r/min(고속 회전)까지의 높은 기술적 기능으로 넓은 측정 범위를 제공합니다.
특징
| ■ Lo range | 6.0~600.0r/min |
| ■ Hi range | 6~99999r/min |
| ■ 아날로그 출력 | 0~1 V/0~FS(풀 스케일 임의 설정 가능), 10비트 D/A 변환 |
| ■ 펄스 출력 | Hi 레벨 = 최소 +4.5V, Lo 레벨 = 최대 +0.5V |

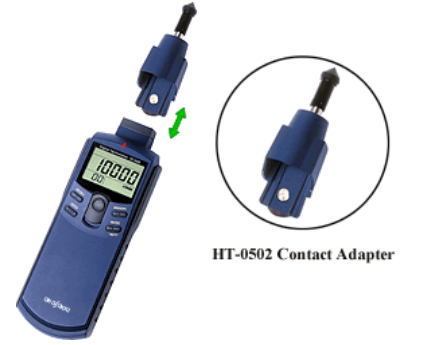

| 탐지 방법 | 광학 반사 비접촉 측정; 접촉 방법(접점 어댑터 제공) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 측정 단위 | r/min, r/s(회전수) m/min(라인 속도) ms(주기) COUNT(누적 횟수) | |||||||||||||||||||||
| 측정 범위 |
| |||||||||||||||||||||
| 반사 감지 거리 | 20~300mm | |||||||||||||||||||||
| Display | 5자리 LED, 백라이트 포함(문자 높이: 10.2mm) | |||||||||||||||||||||
| 측정 시간 | 1s 이내 + 1사이클 소요시간(단, 회전수가 60r/min 미만일 때는 1사이클 소요시간(MAX)의 2배) | |||||||||||||||||||||
| 업데이트 시간 표시 | 약. 1초 | |||||||||||||||||||||
| 측정 정확도 | 표시값 * x (±0.02 %) ± 1 카운트
| |||||||||||||||||||||
| 피크 홀드 기능 | 최대값(MAX), 최소값(MIN) | |||||||||||||||||||||
| 메모리 기능 | 20 데이터(MAX) | |||||||||||||||||||||
| 범위 초과 기능 | 측정값이 표시 범위를 초과하면 범위 초과 경보(ERROR 마크)가 표시됩니다. | |||||||||||||||||||||
| 회전 상한 경보 기능 | 상한경보(↑마크)는 회전수가 설정한 상한값을 넘으면 표시됩니다. | |||||||||||||||||||||
| 라인 속도 계산 기능 | • 미리 설정된 직경 값(mm)과 측정된 회전수로부터 라인 속도를 계산 <비접촉> • KS-100/200 원주링 사용 <접촉> | |||||||||||||||||||||
| 축적 기능 | 입력 신호 펄스의 누적 카운트 제공 | |||||||||||||||||||||
| 주기 측정 기능 | 입력 펄스 주기 측정(단, 주기가 1s 미만인 경우 입력 펄스의 평균값 측정) | |||||||||||||||||||||
| 아날로그 출력 | 출력 전압 : 0 ~ 1 V/0 ~ FS (풀 스케일 임의 설정 가능) 변환 방식 : 10-bit D/A 변환 선형성 : ±1 %/FS 출력 갱신 시간 : 50 ms + 1 cycle 이내 온도 안정성 : ±0.05%/FS/°C(스팬 & 제로) 설정오차 : ±0.5%/FS 부하저항 : 100kΩ 이상 | |||||||||||||||||||||
| 펄스 출력 | 출력 전압 : Hi 레벨 = +4.5V 이상, Lo 레벨 = 최대 +0.5V 출력 논리 : 정논리 부하 저항 : 100kΩ 이상 | |||||||||||||||||||||
| 작동 온도 | 0 ~ 40°C | |||||||||||||||||||||
| 보관 온도 | -10 ~ 50°C | |||||||||||||||||||||
| 전원 | AAA 알카라인 배터리 4개 또는 전용 AC 어댑터(PB-7090 옵션) | |||||||||||||||||||||
| 배터리 수명 | 최소 32시간(백라이트 OFF 시) 최소 8시간(백라이트 ON 시) | |||||||||||||||||||||
| 배터리 부족 경보 표시기 | 배터리 전압이 4.4V 미만으로 떨어지면 배터리 부족 알람 표시(LOW)가 표시됩니다. | |||||||||||||||||||||
| 외부 치수 | 180.5(W) X 47.5(H) X 66(D)mm 237.2(W) X 47.5(H) X 66(D)mm(접점 어댑터 포함) | |||||||||||||||||||||
| 무게(배터리 포함) | 약 267g 약 329g(컨택트 어댑터 포함) | |||||||||||||||||||||

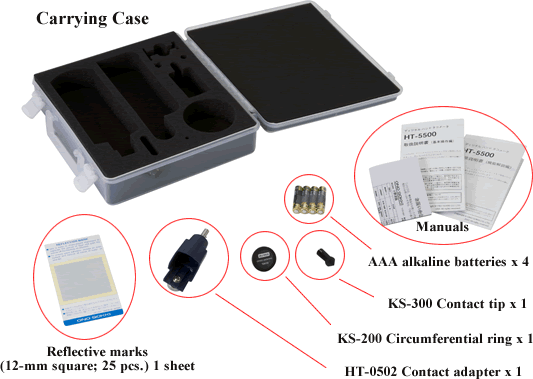

| 부속품 | 접촉 어댑터(HT-0502) 1 회전 측정용 접촉 팁(KS-300) 1 원주 링(KS-200) 1 반사 마크(12mm 정사각형, 25개) 1 시트 AAA 알카라인 배터리 4 휴대용 케이스 1 | |||||||||||||||||||||
| 주변기기 (별도 판매) |
|
부속품
주변기기(별도 판매)
주변기기(별도 판매) | ||
|---|---|---|
|
|
|
| HT-011 반사마크(10매/팩) | KS-100 원주 링(mm/s) | KS-200 원주 링(m/min) |
|
|
|
| 삼각대 (SLIK사제 Airy L100) |
KS-300 접촉 팁(회전 측정용) | KS-700 KS-300용 익스텐션 샤프트 |
라이너 .004인치(.010cm) |
|
|
| HT-011A 반사마크( 1.5M/ROLL) |
PB-7090 AC 어댑터 교체 |
AX-501 출력(2m) 케이블 |
| ||
| HT-0522 마그네틱 스탠드 + HT-0521B 스탠드 지그 | ||
