MAGNESCALE BH20-RE / BH20-NE 소형 반사형 회전식 레이저 스케일(검출기 헤드) > 변위계

MAGNESCALE BH20-RE / BH20-NE 소형 반사형 회전식 레이저 스케일(검출기 헤드) 요약정보 및 구매

신호 피치: 250nm

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 BH20-RED BH20-NED

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

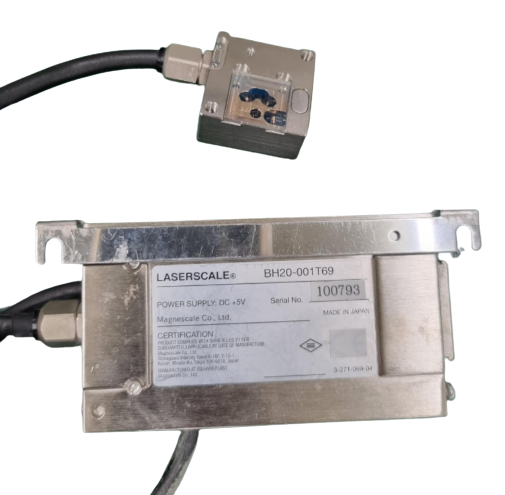

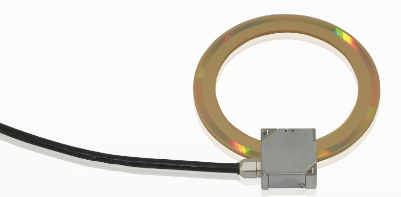

    MAGNESCALE BH20-RE / BH20-NE 소형 반사형 회전식 레이저 스케일

    (검출기 헤드)




    기존 사용중인 제품의 견적요청시


    장비 사용회사

    장비명

    장비MAKER

    장비 serial number를 명기하여 신청하세요


    높은 정확도, 높은 분해능 및 높은 응답 속도를 특징으로 하는 소형 반사형 회전식 레이저 스케일입니다.

    HDD 제조 장비, 정밀 측정 장비 및 비구면 가공 기계의 고해상도 각도 측정에 이상적입니다.

    • 신호 피치: 250nm
    • 고속 응답 속도 : 1,800mm/s
      160min -1 (r = 41mm 스케일 사용 시)
      555min -1 (r = 12mm 스케일 사용 시)
    • 고해상도 : 2 36 /회전 (r = 41 mm 스케일, 2 16 분할 사용 시 ) =0.09 nrad
    • 기준점 유무에 관계없이 사용 가능
    • 두께 12mm의 얇은 헤드
    • 다양한 해상도와 출력 모드를 가진 보간기(Interpolators) 사용 가능(BD96)
    • 특수 진공 호환 모델 사용 가능

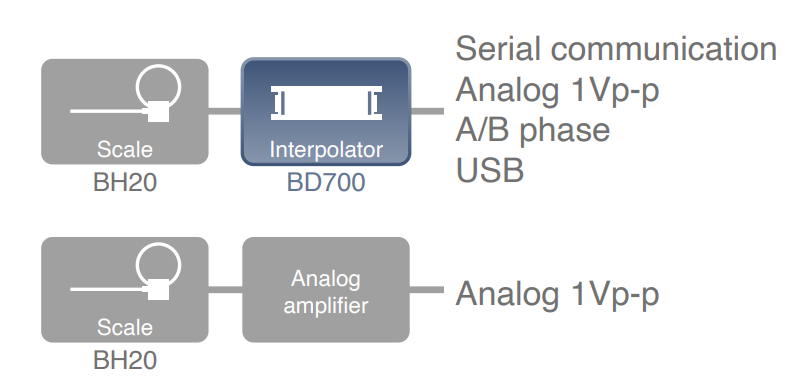

    시스템 구성

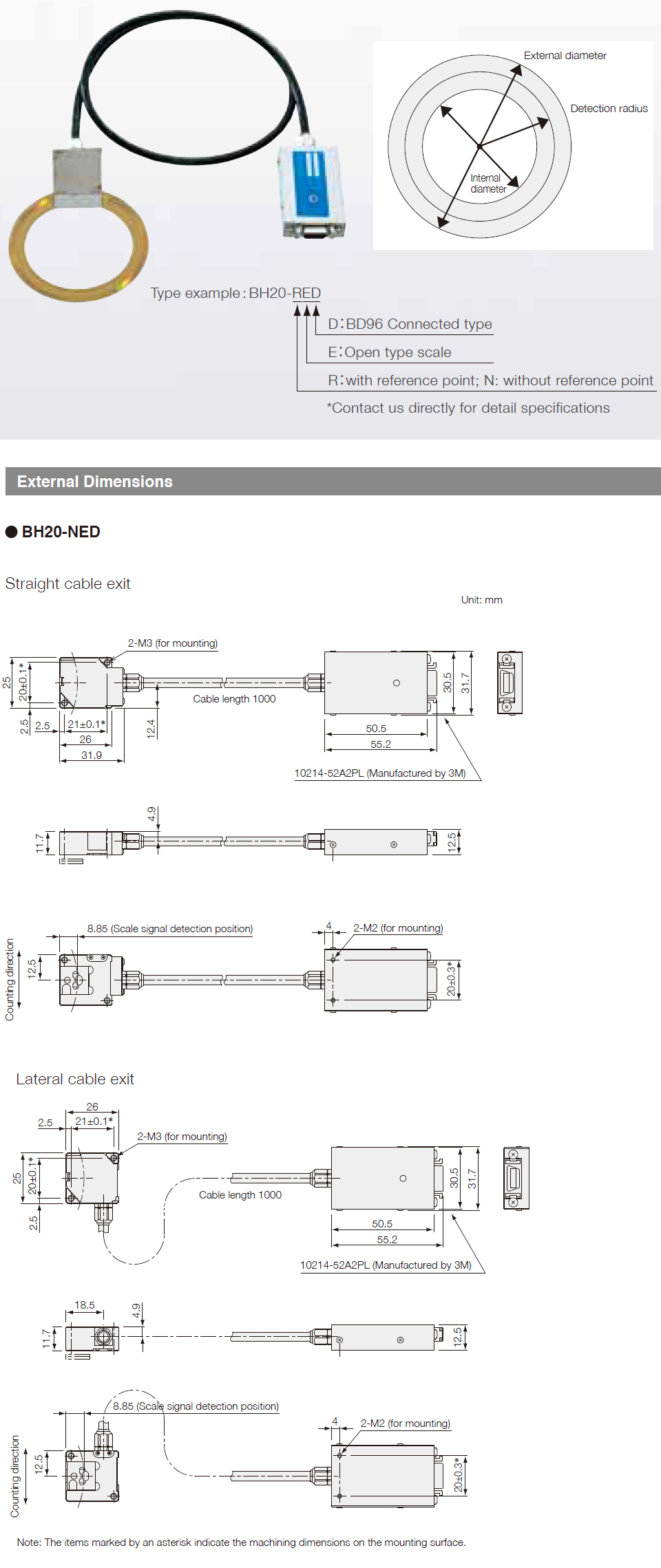

    검출기 헤드 사양
    모델BH20-REDBH20-NED
    길이 측정(리니어/로터리)–
    스케일 정확도(20°C에서)–
    신호 피치250nm
    기준점기준점으로없음
    기준점 감지 방향단방향없음
    감지 원리회절 격자 스캐닝 시스템
    광원반도체 레이저 : 파장 790nm, 출력 6mW
    작동 온도+10 ~ +30 °C(결로 없음)
    보관 온도0 ~ +50 °C(결로 없을 것)
    최대 응답 속도(*1)1,800mm/s
    신호 스케일(BE10) 사양

    Laserscale은 반도체 레이저를 사용합니다. 레이저 빔은 인체에 유해하므로 감지 헤드 부분을 들여다보지 마십시오.

    Magnescale은 사전 통지 없이 제품 사양을 변경할 권리가 있습니다.

    감지 반경12.032mm27.073mm36.097mm41.723mm
    외형내경8.5mm37mm57mm68mm
    외경27mm60mm78mm89mm
    그레이팅 피치1.0㎛

    1회전 출력 펄스수    		302,400680,400907,2001,048,576
    최대 응답 속도(*1)1,428min -1
    		634min -1
    		476min -1
    		411min -1
    • (*1) 케이블 길이 1m, 아날로그 출력 사용 시. 단, 케이블 길이에 따라 최대 응답속도가 제한됩니다.
    • * 스케일과 검출기 헤드를 별도로 구매한 경우 신호 조정이 필요합니다.
