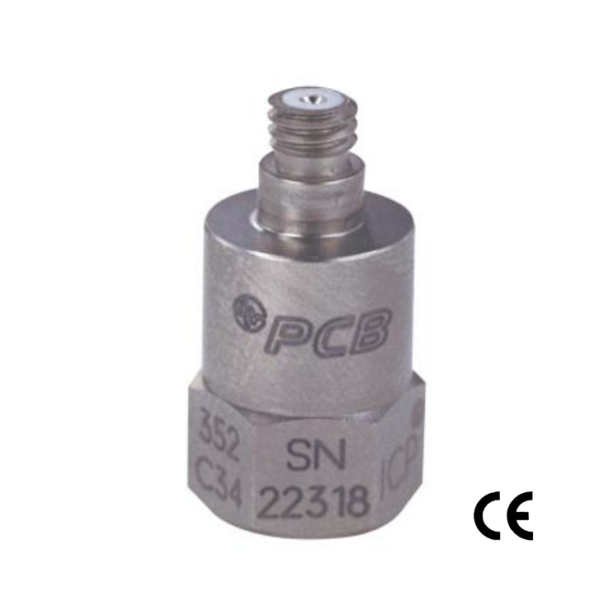

PCB 352C34 고감도 세라믹 전단 ICP® 가속, 100mV/g, 0.5Hz ~ 10kHz, 10-32 top conn > 진동/가속도/각도센서

PCB 352C34 고감도 세라믹 전단 ICP® 가속, 100mV/g, 0.5Hz ~ 10kHz, 10-32 top conn 요약정보 및 구매

감도: (±10%)100mV/g(10.2mV/(m/s²)) 측정 범위: ±50g pk(±490m/s² pk)

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 352C34

관련상품

  • 상품 정보

    상품 상세설명

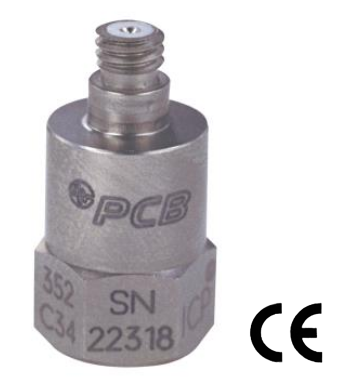

    PCB 352C34 고감도 세라믹 전단 ICP® 가속도계

    100mV/g, 0.5Hz ~ 10kHz, 10-32 top conn




    플래티넘 스톡 제품; 고감도, 세라믹 전단 ICP® 가속, 100mV/g, 0.5Hz ~ 10kHz, 10-32 top conn.

    • 감도: (±10%)100mV/g(10.2mV/(m/s²))
    • 측정 범위: ±50g pk(±490m/s² pk)
    • 광대역 분해능: 0.00015g rms(0.0015m/s² rms)
    • 주파수 범위: (±5%)0.5 ~ 10000Hz
    • 감지 요소: 세라믹
    • 무게: 0.20oz(5.8gm)

    사양 참고 사항

    [1] 제로 기반, 최소 제곱, 직선 방법.
    [2] Typical.
    [3] 200°F ~ 325°F 데이터는 HT 옵션에서만 유효합니다.
    [2] Typical.
    [4] TEDS 옵션은 바이어스 전압에 1.0VDC를 추가합니다.
    [2] 전형적인.
    [5] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.





    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±10 %)100 mV/g10.2 mV/(m/s²)
    Measurement Range±50 g pk±490 m/s² pk
    Frequency Range (±5 %)0.5 to 10000 Hz0.5 to 10000 Hz
    Frequency Range (±10 %)0.3 to 15000 Hz0.3 to 15000 Hz
    Resonant Frequency≥50 kHz≥50 kHz
    Broadband Resolution (1)0.00015 g rms0.0015 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)±5000 g pk±49000 m/s² pk
    Temperature Range (Operating)-65 to +200 °F-54 to +93 °C[3]
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2]
    Base Strain Sensitivity0.003 g/µε0.029 (m/s²)/µε[2]
    ELECTRICAL
    Excitation Voltage18 to 30 VDC18 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤200 Ohm≤200 Ohm
    Output Bias Voltage7 to 12 VDC7 to 12 VDC
    Discharge Time Constant1.0 to 2.5 sec1.0 to 2.5 sec
    Settling Time (within 10% of bias)<10 sec<10 sec
    Spectral Noise (1 Hz)39 µg/√Hz380 (µm/sec2)/√Hz[2]
    Spectral Noise (10 Hz)11 µg/√Hz110 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)3.4 µg/√Hz33 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)1.4 µg/√Hz14 (µm/sec2)/√Hz[2]

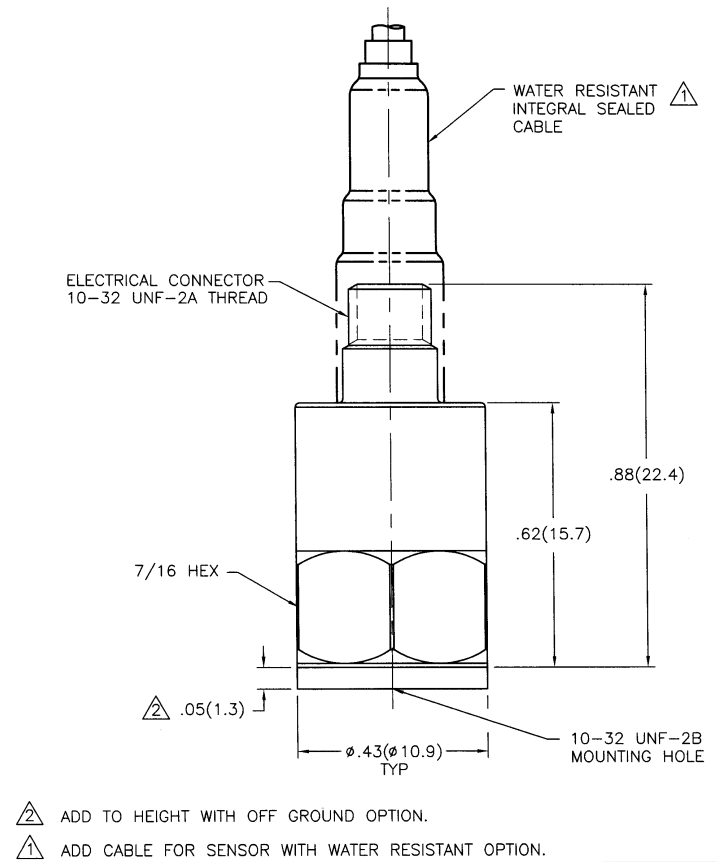

    PHYSICAL
    Size - Height0.88 in22.4 mm
    Size - Hex0.44 in11.2 mm
    Weight0.20 oz5.8 gm[2]
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Electrical Connector10-32 Coaxial Jack10-32 Coaxial Jack
    Electrical Connection PositionTopTop
    Mounting Thread10-32 Female10-32 Female
    Mounting Torque10 to 20 in-lb113 to 226 N-cm

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    ACS-1Single axis amplitude response calibration from 10 Hz to upper 5% frequency, NIST traceable1
    080AAdhesive mtg base, 0.5" hex x 0.187" thk, 10-32 tapped hole, aluminum w/isolation hardcoat finish1
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    081B05Mounting stud, 10-32 to 10-32, 0.275" long, BeCu w/shoulder1
    M081B05Mounting stud, 10-32 to M6x0.75-6g, 0.275" long, BeCu1

    Optional Versions

    (HT) High temperature, extends normal operation temperatures

    ENGLISHSI
    Frequency Range6 to 10000 Hz6 to 10000
    Frequency Range4.5 to 15000 Hz4.5 to 15000
    Temperature Range-65 to +325 °F-54 to +163 °C
    Discharge Time Constant0.07 to 0.15 sec
    Broadband Resolution0.0009 g rms0.009 m/s² rms
    Spectral Noise107 µg/√Hz1050 (µm/sec2)/√Hz
    Spectral Noise58 µg/√Hz570 (µm/sec2)/√Hz
    Spectral Noise41 µg/√Hz400 (µm/sec2)/√Hz
    Spectral Noise9.8 µg/√Hz96 (µm/sec2)/√Hz
    Output Bias Voltage10 to 15 VDC
    Excitation Voltage22 to 30 VDC

    (J) Ground Isolated

    ENGLISHSI
    Weight0.21 oz6.0 gm
    Frequency Range0.5 to 9000 Hz
    Electrical Isolation>100000000 Ohm
    Size - Hex0.44 in11.2 mm
    Frequency Range0.3 to 14000 Hz
    Resonant Frequency40 kHz
    Size - Height0.93 in23.6 mm

    (T) TEDS Capable of Digital Memory and Communication Compliant with IEEE P1451.4

    ENGLISHSI
    Temperature Range-10 to +200 °F-23 to +93 °C
    Output Bias Voltage7.5 to 13 VDC
    Excitation Voltage20 to 30 VDC

    (TLA) TEDS LMS International - Free Format

    ENGLISHSI
    Excitation Voltage20 to 30 VDC
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C

    (TLB) TEDS LMS International - Automotive Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C
    Excitation Voltage20 to 30 VDC

    (TLC) TEDS LMS International - Aeronautical Format

    ENGLISHSI
    Excitation Voltage20 to 30 VDC
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +200 °F-23 to +93 °C

    (TLD) TEDS Capable of Digital Memory and Communication Compliant with IEEE 1451.4

    ENGLISHSI
    Excitation Voltage20 to 30
    Output Bias Voltage7.5 to 13
    Temperature Range-10 to +200-23 to +93

    (W) Water Resistant Cable

    ENGLISHSI
    Electrical Connection PositionTop
