352C03 | 세라믹 전단 산업용 ICP® 가속도계 10mV/g, 0.5 ~ 10kHz, 10-32 SIDE 연결 > 진동/가속도/각도센서

352C03 | 세라믹 전단 산업용 ICP® 가속도계 10mV/g, 0.5 ~ 10kHz, 10-32 SIDE 연결 요약정보 및 구매

감도: (±10%)10mV/g(1.02mV/(m/s²)) 측정 범위: ±500g pk(±4900m/s² pk)

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 352C03

관련상품

  • 상품 정보

    상품 상세설명

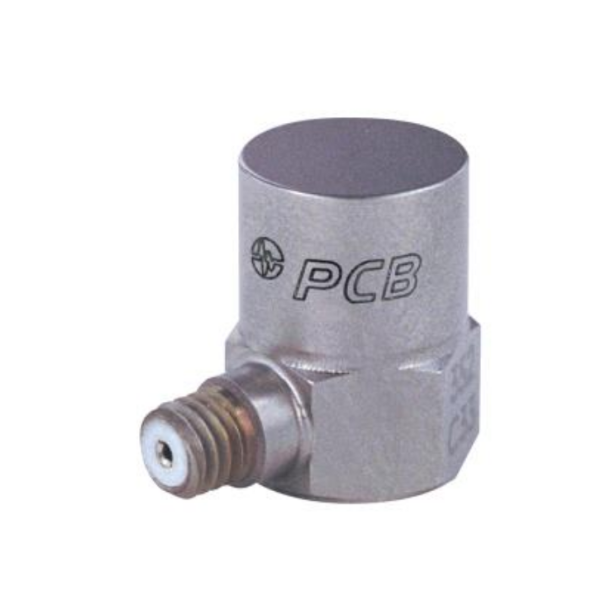

    352C03 | 세라믹 전단 산업용 ICP® 가속도계

    10mV/g, 0.5 ~ 10kHz, 10-32 SIDE 연결



    플래티넘 스톡 제품; 범용, 세라믹 전단기 ICP® 가속, 10mV/g, 0.5 ~ 10kHz, 10-32면 연결

    • 감도: (±10%)10mV/g(1.02mV/(m/s²))
    • 측정 범위: ±500g pk(±4900m/s² pk)
    • 광대역 분해능: 0.0005g rms(0.005m/s² rms)
    • 주파수 범위: (±5%)0.5 ~ 10000Hz
    • 감지 요소: 세라믹
    • 무게: 0.20oz(5.8gm)

    Specification Notes

    [1] Zero-based, least-squares, straight line method.
    [2] Typical.
    [3] 250° F to 325° F data valid with HT option only.
    [2] Typical.
    [4] See PCB Declaration of Conformance PS023 for details.

    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±10 %)10 mV/g1.02 mV/(m/s²)
    Measurement Range±500 g pk±4900 m/s² pk
    Frequency Range (±5 %)0.5 to 10000 Hz0.5 to 10000 Hz
    Frequency Range (±10 %)0.3 to 15000 Hz0.3 to 15000 Hz
    Resonant Frequency≥50 kHz≥50 kHz
    Broadband Resolution (1)0.0005 g rms0.005 m/s² rms[2]
    Non-Linearity≤1 %≤1 %[1]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)±5000 g pk±49000 m/s² pk
    Temperature Range (Operating)-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[2] [3]
    Base Strain Sensitivity0.003 g/µε0.029 (m/s²)/µε[2]
    ELECTRICAL
    Excitation Voltage18 to 30 VDC18 to 30 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance≤100 Ohm≤100 Ohm
    Output Bias Voltage7 to 12 VDC7 to 12 VDC
    Discharge Time Constant1.0 to 2.5 sec1.0 to 2.5 sec
    Settling Time (within 10% of bias)<10 sec<10 sec
    Spectral Noise (1 Hz)110 µg/√Hz1080 (µm/sec2)/√Hz
    Spectral Noise (10 Hz)25 µg/√Hz245 (µm/sec2)/√Hz[2]
    Spectral Noise (100 Hz)8 µg/√Hz78 (µm/sec2)/√Hz[2]
    Spectral Noise (1 kHz)4 µg/√Hz39 (µm/sec2)/√Hz[2]

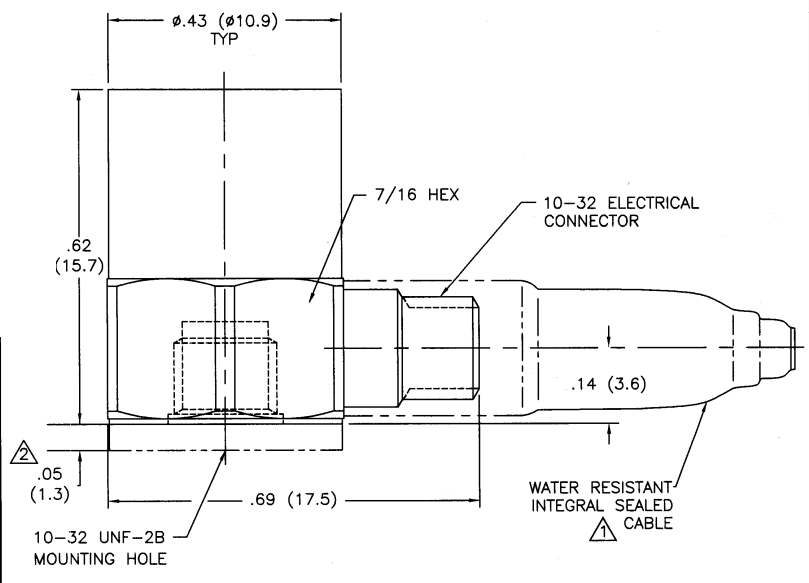

    PHYSICAL
    Size - Height0.62 in15.7 mm
    Size - Hex0.44 in11.2 mm
    Weight0.20 oz5.8 gm[2]
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialTitaniumTitanium
    SealingHermeticHermetic
    Electrical Connector10-32 Coaxial Jack10-32 Coaxial Jack
    Electrical Connection PositionSideSide
    Mounting Thread10-32 Female10-32 Female
    Mounting Torque10 to 20 in-lb113 to 226 N-cm

    * All specifications are at room temperature unless otherwise specified.


    Accessories

    Supplied
    ACS-1Single axis amplitude response calibration from 10 Hz to upper 5% frequency, NIST traceable1
    080AAdhesive mtg base, 0.5" hex x 0.187" thk, 10-32 tapped hole, aluminum w/isolation hardcoat finish1
    080A109Petro Wax, one square, 1" x 1" x 0.25"1
    081B05Mounting stud, 10-32 to 10-32, 0.275" long, BeCu w/shoulder1
    M081B05Mounting stud, 10-32 to M6x0.75-6g, 0.275" long, BeCu1

    Optional Versions

    (HT) High temperature, extends normal operation temperatures

    ENGLISHSI
    Frequency Range5 to 10000
    Frequency Range3 to 15000
    Temperature Range-65 to +325-54 to +163
    Discharge Time Constant0.1 to 0.3
    Spectral Noise2001962
    Spectral Noise30294
    Output Bias Voltage10 to 15
    Excitation Voltage22 to 30 VDC

    (J) Ground Isolated

    ENGLISHSI
    Resonant Frequency40 kHz
    Electrical Isolation>100000000 Ohm
    Size - Hex0.44 in11.2 mm
    Size - Height0.67 in17.0 mm
    Weight0.21 oz6.0 gm
    Frequency Range14000 Hz
    Frequency Range9000 Hz

    (T) TEDS Capable of Digital Memory and Communication Compliant with IEEE P1451.4

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +250 °F-23 to +121 °C
    Excitation Voltage20 to 30 VDC

    (TLA) TEDS LMS International - Free Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +250 °F-23 to +121 °C
    Excitation Voltage20 to 30 VDC

    (TLB) TEDS LMS International - Automotive Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +250 °F-23 to +121 °C
    Excitation Voltage20 to 30 VDC

    (TLC) TEDS LMS International - Aeronautical Format

    ENGLISHSI
    Output Bias Voltage7.5 to 13 VDC
    Temperature Range-10 to +250 °F-23 to +121 °C
    Excitation Voltage20 to 30 VDC

    (W) Water Resistant Cable

    ENGLISHSI
    Electrical Connection PositionSide
