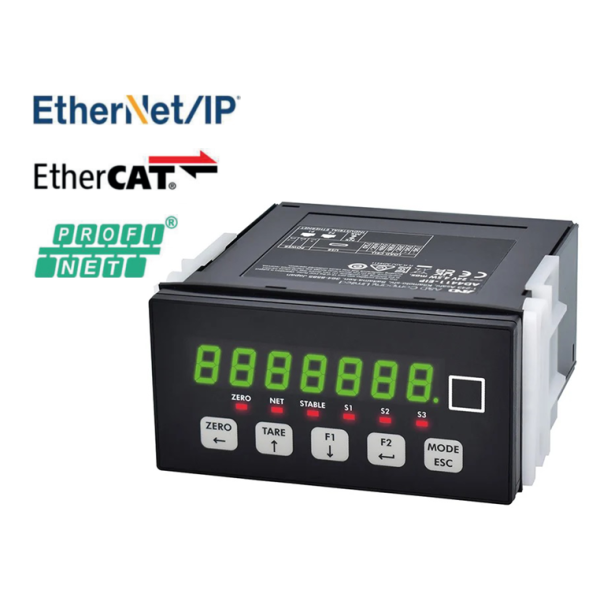

AD-4411 내진동 인디케이터
AD4411-EIP : EhterNet/IP 기본 내장
AD4411-PRT : PROFINET 기본 내장
AD4411-ECT : EtherCAT 기본 내장
AD4411-CCL : CC-Link 기본 내장
AD4411-BCD : BCD 출력 기본 내장
AD4411-485 : RS-485 기본 내장
AD4411-232 : RS-232C 기본 내장
AD4411-DAC : 4-20mA/0-10V 아날로그 출력

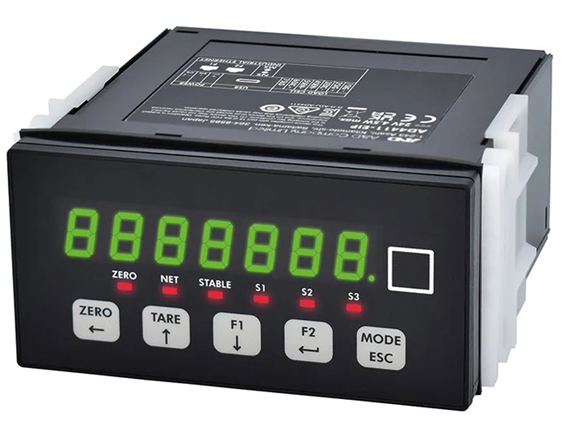

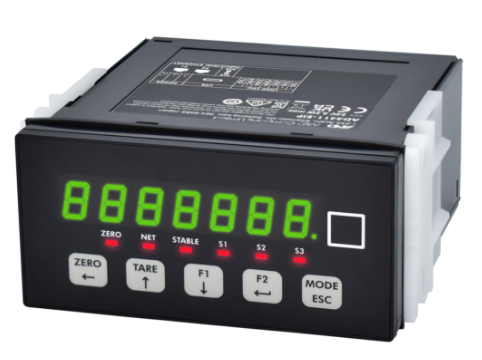

AD-4411
1,200회/sec의 고속 A/D변환
고속 A/D변환에 의해 고정밀도로 고속 계량
HPDF (High Performance Digital Filter) 탑재
뛰어난 진동제거 성능을 지닌 HPDF (High Performance Digital Filter) 가 0.07~272 Hz의 광대역 1/4 옥타브 간격(46단계)으로 커버하여 다양한 계량기에 최적인 필터 특성을 제공
DIN 96 x 48의 컴팩트한 사이즈, 보호등급 IP65의 방진/방수 사양
프론트 판넬 DIN 96 x 48 mm, 깊이 99 mm로, 공간 활용에 용이
동봉되어 있는 패킹을 사용하여 판넬에 장착할 시 프론트 판넬이 IP65에 대응
mV/V 표기 가능
로드셀의 신호를 mV/V로 표시하여 문제 발생 시 편리한 문제 해결
로드셀 접속방식인 6선식과 4선식을 내부설정에서 변경 가능
간이접속용 4선식의 경우, 기존에 필요했던 외부 점퍼가 불필요하여 배선 시간 및 공수가 절감
KC, CE, UL, cUL 인증 획득

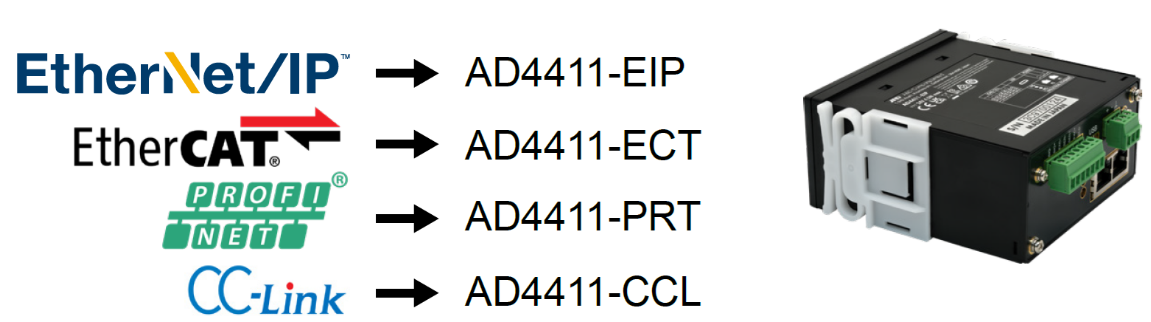

가장 대중적인 Fieldbus 통신을 탑재

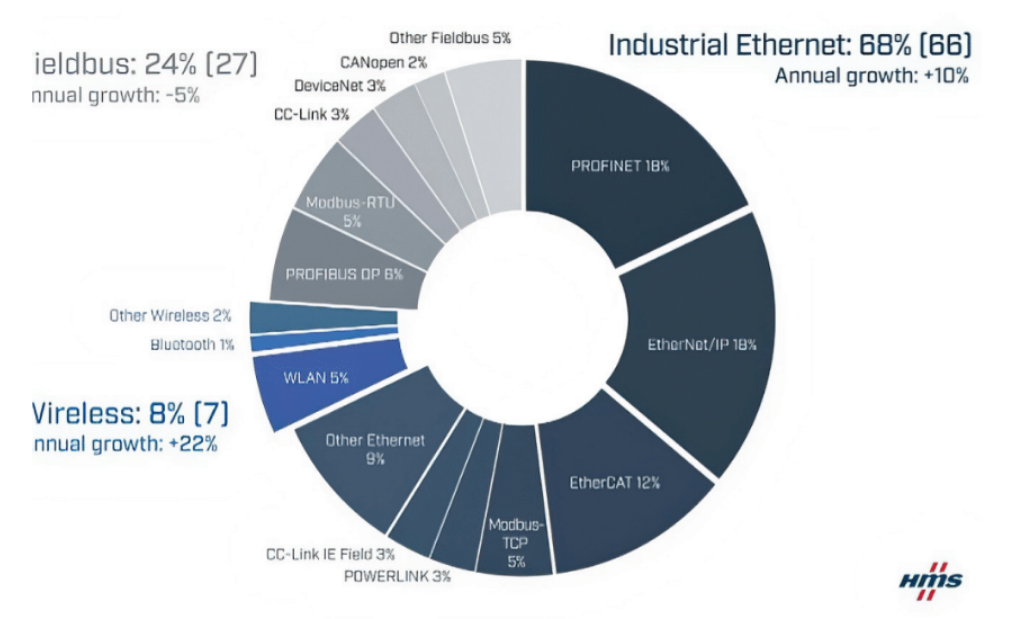

2023년 기준, 전 세계 통신 시장 중 Ether Net/IP, PROFINET, EtherCAT의 3종이 합계 절반에 가까운48%를 차지하고 있습니다.
AD4411은 해당 3종의 통신에 대응되고 있기 때문에 대부분의 소비자 요구에 맞춘 간편한 통신 배선 및 대응이 가능합니다.
다양한 Legacy 통신 대응
AD4411은 필드버스 통신만이 아닌 전통적인 통신 요구에도 대응하고 있습니다.
BCD output / RS-485 (Modbus-RTU) / RS-232C / 4-20mA / 0-10V 아날로그 출력 중 하나를 선택해서 사용할 수 있습니다.
인터페이스 모니터링 기능

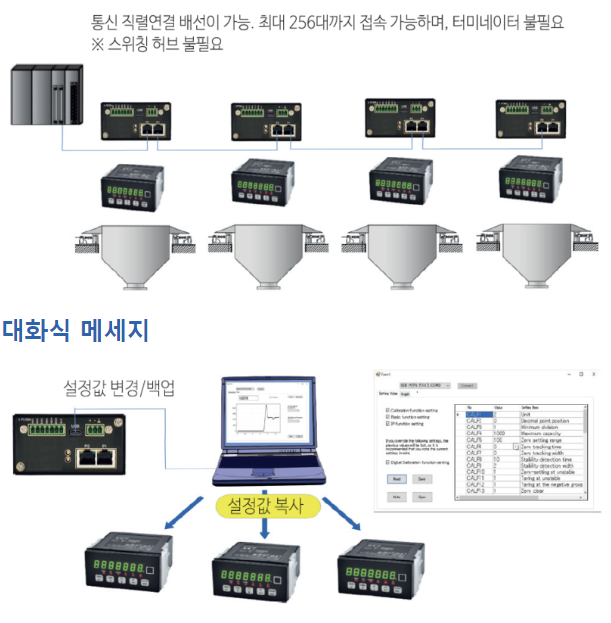

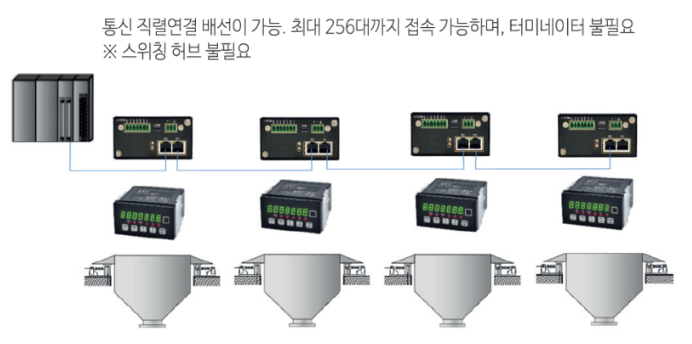

AD4411은 RJ45 포트가 2개씩 구비되어 있기 때문에 복잡한 배선 작업 없이 데이지 체인이 가능합니다.
96×48 컴팩트 사양에 맞춰 리어 판넬도 통신 포트 외에 로드셀 입력 포트, 전원 포트, USB C-Type 단자로 간단하게 구성되어 있습니다

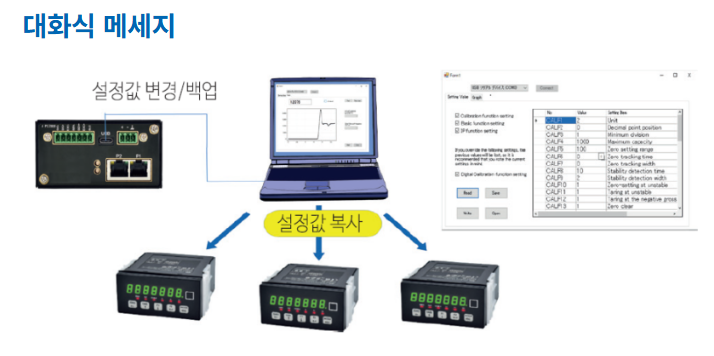

표준내장 USB 포트로 설정값 관리, 파형 모니터가 가능
전용 PC 소프트웨어 (WinCT-AD4411)를 통해 USB를 경유하여 설정값 변경, 백업, 복사, 파형 모니터, 기록을 간단하게 조작할 수 있습니다.
시스템에서의 전원 공급이 없는 상태에서도 USB 파워에 대응되기 때문에 PC에서 공급 받아 현장에서 메인터넌스가 가능합니다.

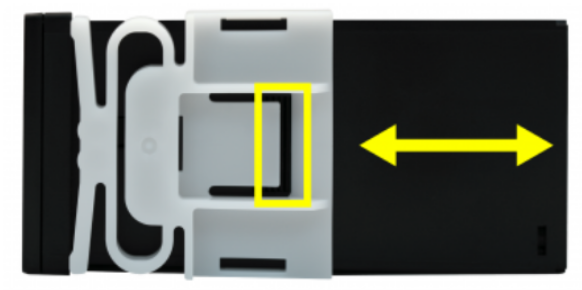

클램핑 타입 판넬 가이드로 별도의 드라이버 없이 간편하게 고정
AD-4110은 기존 품과는 달리 나사가 필요 없는 클램핑 타입을 적용하였습니다.
패널에 돌기가 나 있기 때문에 패널 가이드를 뒤에서 앞으로 밀면 하면 간단히 고정할 수 있습니다.
분리시에 클램프 부분을 손으로 당긴 후 뒤로 밀면 마찬가지로 간단히 분리할 수 있습니다
| 제품사양 | ||
|---|---|---|
| 입력감도 | 0.15µ V/D 이상 | |
| 영점조정 범위 | -35mV ~ 35mV (-7 ~ +7mV/V) | |
| 로드셀 인가 전압 | DC5V, 리모트 센싱 기능 내장 | |
| 350Ω 로드셀 4개까지 접속 가능 | ||
| 온도계수 | 영점 ±0.02µV / °C (Typ.), ±0.1µV / °C (Max.) | |
| 스팬 ±3ppm / °C (Typ.), ±15ppm / °C (Max.) | ||
| 비직선성 | 0.005% of F.S. | |
| A/D변환방식 | 델타 시그마 방식 | |
| 내부분해능 | 약 16,000,000 | |
| 최대표시분해능 | 999,999d | |
| 샘플링속도 | 1,200회/s | |
| 표시부 | 메인표시부 | LED(녹색), 7세그먼트 7자리, 문자높이 10 mm |
| 총중량/순준량 | ||
| 상태표시부 | LED(적색) 6개, 마크 표시 6개 | |
| 단위 | g, kg, t 스티커 부착 | |
| 최대계측전압 | 35mV | |
| 전원전압 | DC24V (+10%, -15%) | |
| 사용온습도 | -10~+40°C, 85% RH 이하 (결로하지 않을 것) | |
| 소비전력 | 4.5W (Max.) | |

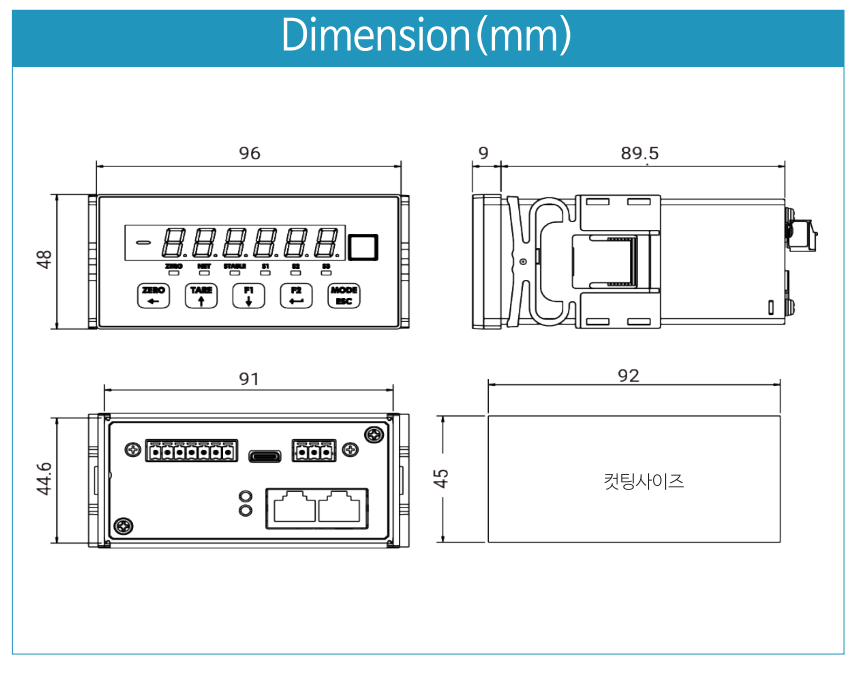

| 외형치수 | 96(W)x48(H)x98.5(D)mm | |
| 외부입출력 | CC-Link (AD-4411-CCL) | |
| EtherNet/IP (AD-4411-EIP) | ||
| PROFINET (AD-4411-PRT) | ||
| EtherCAT (AD-4411-ECT) | ||
| BCD 출력 (AD-4411-BCD) | ||
| RS-485 (Modbus-RTU) (AD-4411-485) | ||
| RS-232C (AD-4411-232) | ||
| 4-20mA/0-10V 아날로그 출력 (AD-4411-DAC) | ||
| USB(메인터넌스용) (공용) | ||
| 설치 방법 | ||||
|---|---|---|---|---|
| 패널 마운트 | DIN 레일 마운트 | |||
| 인터페이스 | 산업용 이더넷 | EtherNet/IP | ■ AD-4411-EIP | ■ AD-4411-EIP-DIN |
| PROFINET | ■ AD-4411-PRT | ■ AD-4411-PRT-DIN | ||
| EtherCAT | ■ AD-4411-ECT | ■ AD-4411-ECT-DIN | ||
| 범용 인터페이스 | BCD output | ■ AD-4411-BCD | – | |
| RS-232C | ■ AD-4411-232 | – | ||
| RS-485 | ■ AD-4411-485 | – | ||
| Analog output | ■ AD-4411-DAC | – | ||
