RDP D5 & D6 LVDT 변위센서 > 변위계

RDP D5 & D6 LVDT 변위센서 요약정보 및 구매

±2.5mm ~ ±75mm / 0.5% / ±0.25% F.S. / ±0.1% 옵션가능(일부모델만)

추천하기
판매가격 전화문의
제조사 RDP
원산지 영국
모델 D6/02500 D6/05000 D5/300 D5/400 MD5/500 MD5/1000 MD5/2000 MD5/3000

관련상품

  • 상품 정보

    상품 상세설명

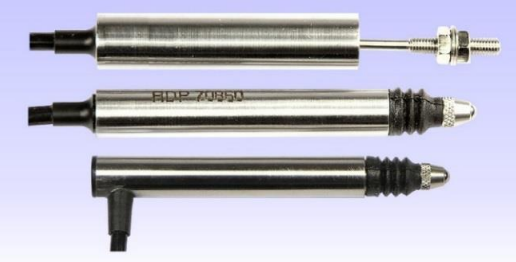

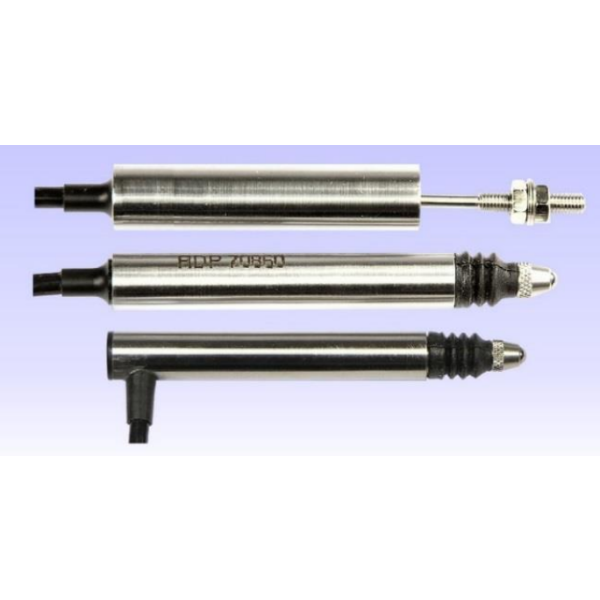

    RDP D5 & D6 LVDT 변위센서





     이 변환기는 변위 / 위치 측정 용입니다. 변위 변환기의 몸체에 대한 전기자 (슬라이딩 부분)의 움직임에 대한 정확한 위치 측정을 수행합니다.

    이 변환기는 LVDT (Linear Variable Differential Transformer) 원리를 사용합니다.

    이는 아마도 가장 견고하고 신뢰할 수있는 위치 센서 유형임을 의미합니다.

     LVDT 센서 원리의 강점은 센서 사용자에게 깨끗한 데이터, 무한한 해상도 및 매우 긴 수명을 의미하는 트랜스 듀서 위치 감지 요소에 전기적 접촉이 없다는 것입니다.

    LVDT는 가이드가 없는 버전 또는 스프링 리턴 버전으로 제공됩니다.


    인가전압(허용)

    0.5V ~ 7V rms, 2kHz ~ 10kHz(Sine Wave)

    인가전압(교정)

    5V rms, 5kHz(Sine Wave)

    선형성 (Standard)

    ±0.5% F.S.

    선형성 (Optional on some models)

    ±0.25% F.S. / ±0.1% F.S.

    작동 온도 범위

    -50°C ~ 125°C

    전기적 종단

    2m(내장 케이블) / 연장케이블 주문 가능.

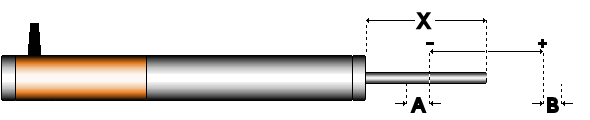

    X = 전기적 제로 위치
    – = 안쪽 풀 스케일
    + = 바깥쪽 풀 스케일
    A = 기계적 정지 전 안쪽으로 초과 이동
    B = 기계적 정지 전 바깥쪽으로 초과 이동



    초과 이동 영역 내에서 변환기가 사양대로 작동하지 않습니다.

    가이드가 없는 변환기의 경우 바깥쪽으로 초과 이동이 무한합니다. 스프링 리턴 트랜스듀서의 경우 전기자는 바깥쪽 기계적 엔드 스톱에 있습니다.


    가이드가 없는 버전.
    당사의 D5-D6 유도되지 않은 LVDT에서 전기자 어셈블리는 별도의 구성요소이므로 측정을 수행하려면 사용자가 측면을 건드리지 않고 몸체 내부의 전기자를 안내해야 합니다. 당사의 D5-D6 비유도 위치 측정 변환기는 외부 안내가 가능하고 진정한 비접촉 작동을 제공하는 곳에 적합합니다.

    축쪽 출구 케이블.
    dimensional drawing of D5/HK
    D1=9.5mm (9.398mm to 9.498mm)
    D3=2mm
    TGF=M3x0.5
    X=Centre of range


    TypeRange Linearity error (% F.S.) LX (nom) IDTotal weightArmature weightTFInward over-travel Sensitivity (nom)
    D6/02500U±2.5mm±0.5/±0.25/±0.143mm19mm2.90mm17g1.8g15mm1.5mm375mV/V
    D6/05000U±5mm±0.5/±0.25/±0.156mm25mm2.90mm21g1.8g18mm2.0mm700mV/V
    D5/300HK±7.5mm±0.5/±0.25/±0.158mm30mm2.54mm20g1.8g19mm3.9mm502mV/V
    D5/400HK±10mm±0.5/±0.2563mm33mm2.54mm26g1.9g19mm4.4mm576mV/V
    MD5/500HK±12.5mm±0.5/±0.2579mm35mm2.54mm34g2.3g19mm4.3mm775mV/V
    MD5/1000HK±25mm±0.5/±0.25114mm48mm2.54mm34g3.1g18mm4.1mm475mV/V
    MD5/2000HK±50mm±0.5/±0.25210mm74mm2.54mm62g5.3g18mm5.0mm535mV/V
    MD5/3000HK±75mm±0.5/±0.25298mm99mm2.54mm87g7.4g18mm5.0mm525mV/V

    측면 출구 cable.
    dimensional drawing of D5/HKRA
    A=6mm (nominal)
    D1=9.5mm (9.398mm to 9.498mm)
    D3=2mm
    TGF=M3x0.5
    X=Centre of range

    TypeRange Linearity error (% F.S.) LX (nom) IDTotal weightArmature weightTFInward over-travel Sensitivity (nom)
    D6/02500URA±2.5mm±0.5/±0.25/±0.145mm19mm2.92mm17g1.8g15mm1.5mm375mV/V
    D6/05000URA±5mm±0.5/±0.25/±0.160mm25mm2.92mm21g1.8g18mm2.0mm700mV/V
    D5/300HKRA±7.5mm±0.5/±0.25/±0.160mm30mm2.54mm20g1.8g18mm3.9mm502mV/V
    D5/400HKRA±10mm±0.5/±0.2565mm33mm2.54mm26g1.9g18mm4.4mm576mV/V
    MD5/500HKRA±12.5mm±0.5/±0.2581mm35mm2.54mm34g2.3g18mm4.3mm775mV/V
    MD5/1000HKRA±25mm±0.5/±0.25117mm48mm2.54mm34g3.1g18mm4.1mm475mV/V
    MD5/2000HKRA±50mm±0.5/±0.25212mm74mm2.54mm62g5.3g18mm5.0mm535mV/V
    MD5/3000HKRA±75mm±0.5/±0.25301mm99mm2.54mm87g7.4g18mm5.0mm525mV/V


    스프링 리턴 버전.
    당사의 D5-D6 스프링 변위 변환기에는 측정 센서 내부의 전기자를 안내하는 베어링과 전기자를 완전히 밖으로 밀어내는 스프링이 있습니다. 당사의 D5-D6 스프링 리턴 LVDT는 트랜스듀서 전기자를 측정 중인 이동 부품에 연결할 수 없는 경우에 적합합니다.
    D6/00250A ~ D6/01000A
    끝(축) 출구 케이블.
    D5/AG의 치수 도면
    D1=8mm(7.965mm ~ 7.990mm)
    X=범위 중심











    유형범위선형성 오차(%FS)엘X(공칭)총 무게X에서의 스프링력탄성률내부 초과 travel외부 초과 travel감도(명목)
    D6/00250A±0.25mm±0.5/±0.2549mm12mm11g0.6N1.2N/cm0.6mm0.6mm38mV/V
    D6/00500A±0.5mm±0.5/±0.2549mm12mm11g0.6N1.2N/cm0.3mm0.3mm75mV/V
    D6/01000A±1mm±0.5/±0.25/±0.152mm13mm12g0.4N1.2N/cm1.8mm0.8mm150mV/V
    D6/02500A±2.5mm±0.5/±0.25/±0.161mm12mm25g0.9N0.9N/cm1.3mm1.3mm375mV/V
    D6/05000A±5mm±0.5/±0.25/±0.178mm12mm30g0.9N0.8N/cm1.1mm1.4mm700mV/V
    D5/300AG±7.5mm±0.5/±0.25/±0.188mm15mm34g1.1N0.6N/cm1.1mm1.6mm502mV/V
    D5/400AG±10mm±0.5/±0.2599mm19mm40g1.4N0.4N/cm2.5mm1.3mm576mV/V
    MD5/500AG±12.5mm±0.5/±0.25121mm22mm48g1.4N0.4N/cm2.5mm1.3mm775mV/V
    MD5/1000AG±25mm±0.5/±0.25192mm36mm76g2.7N0.4N/cm1.2mm2.9mm475mV/V
    MD5/2000AG±50mm±0.5/±0.25349mm65mm138g4.5N0.4N/cm4.2mm3.2mm535mV/V
    MD5/3000AG±75mm±0.5/±0.25525mm100mm208g6.3N0.4N/cm5.0mm5.0mm525mV/V


    D6/00250ARA - D6/01000ARA
    측면(방사형) 출구 케이블.
    D5/AGRA의 치수 도면
    A=6mm(공칭)
    D1=8mm(7.965mm ~ 7.990mm)
    X=범위 중심






    유형범위선형성 오차(%FS)엘X(공칭)총 무게X에서의 스프링력탄성률내부 초과 travel외부 초과 travel감도(명목)
    D6/00250ARA±0.25mm±0.5/±0.2550mm12mm11g0.6N1.2N/cm0.6mm0.6mm38mV/V
    D6/00500ARA±0.5mm±0.5/±0.2550mm12mm11g0.6N1.2N/cm0.3mm0.3mm75mV/V
    D6/01000ARA±1mm±0.5/±0.25/±0.153mm13mm12g0.4N1.2N/cm1.8mm0.8mm150mV/V
    D6/02500ARA±2.5mm±0.5/±0.25/±0.164mm12mm25g0.9N0.9N/cm1.3mm1.3mm375mV/V
    D6/05000ARA±5mm±0.5/±0.25/±0.183mm12mm30g0.9N0.8N/cm1.1mm1.4mm700mV/V
    D5/300AGRA±7.5mm±0.5/±0.25/±0.190mm15mm34g1.1N0.6N/cm1.1mm1.6mm502mV/V
    D5/400AGRA±10mm±0.5/±0.25102mm19mm40g1.4N0.4N/cm2.5mm1.3mm576mV/V
    MD5/500AGRA±12.5mm±0.5/±0.25124mm22mm48g1.4N0.4N/cm2.5mm1.3mm775mV/V
    MD5/1000AGRA±25mm±0.5/±0.25195mm36mm76g2.7N0.4N/cm1.2mm2.9mm475mV/V
    MD5/2000AGRA±50mm±0.5/±0.25351mm65mm138g4.5N0.4N/cm4.2mm3.2mm535mV/V
    MD5/3000AGRA±75mm±0.5/±0.25527mm100mm208g6.3N0.4N/cm5.0mm5.0mm525mV/V



    Specification
    Excitation/supply (acceptable)0.5V to 7V rms, 2kHz to 10kHz (sinusoidal)
    Excitation/supply (calibrated)5V rms, 5kHz (sinusoidal)
    Linearity error (Standard) ±0.5% F.S.
    Linearity error (Optional on some models)±0.25% F.S.
    Linearity error (Optional on some models)±0.1% F.S.
    Temperature coefficient (span) ±0.01% F.S. /℃ (typical)
    Operating temperature range -20℃ to 125℃
    Electrical termination2m (integral cable) Longer available to order.

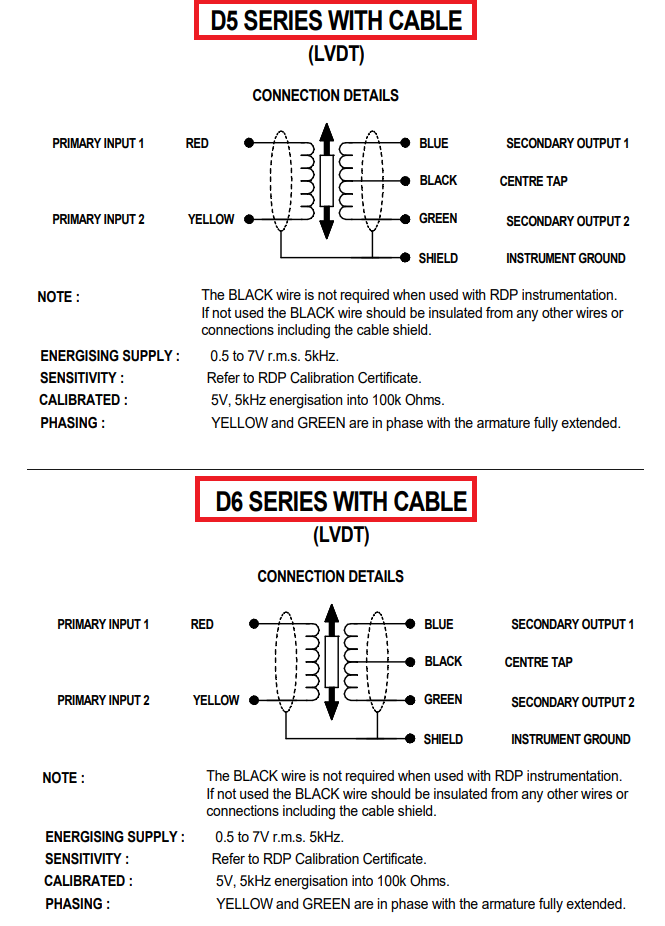

    Connection details
    D5D6




    Options and accessories
    TM0315 작동 온도 범위(최대) = 200℃
    		image of High Temperature Survival
    RDP 트랜스듀서용 마운팅 블록
    		mounting block thumbnail
    E74 인라인 LVDT 증폭기
    		In-cable amplifer option thumbnail
    AmplifiersAmplifier option thumbnail
    Panel meterPanel meter option thumbnail


    D5-D6 - WARNING - PERSONAL INJURY
    이 제품의 고장으로 인해 장비 손상, 부상 또는 사망이 발생할 수 있는 모든 애플리케이션에서 D5-D6을 안전, 비상 정지 또는 피드백 장치로 사용하지 마십시오.
