M-SYSTEM TR30-G Paperless Recorder > 신호변환기

입력 ; DC 0-5V,1-5V,0-10V,4-20mA,0-20mA외

주문입력사양 : DC-300~+300V,-70~+70V,0-500V

출력 : DC 0-5V,1-5V,0-10V,4-20mA,0-20mA외

주문출력사양 : DC-0-1mA,0-1V

M-SYSTEM TR30-G Paperless Recorder 요약정보 및 구매

입력 데이터 수집 및 기록, 출력 데이터 전송

추천하기
판매가격 전화문의
원산지 일본
모델 TR30-G

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

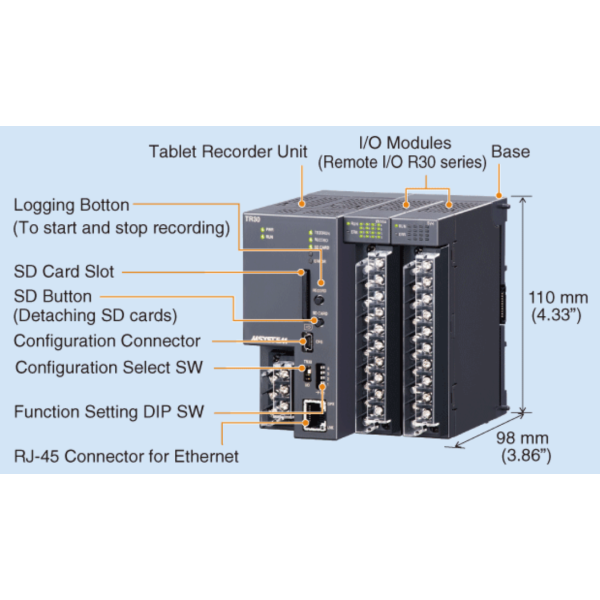

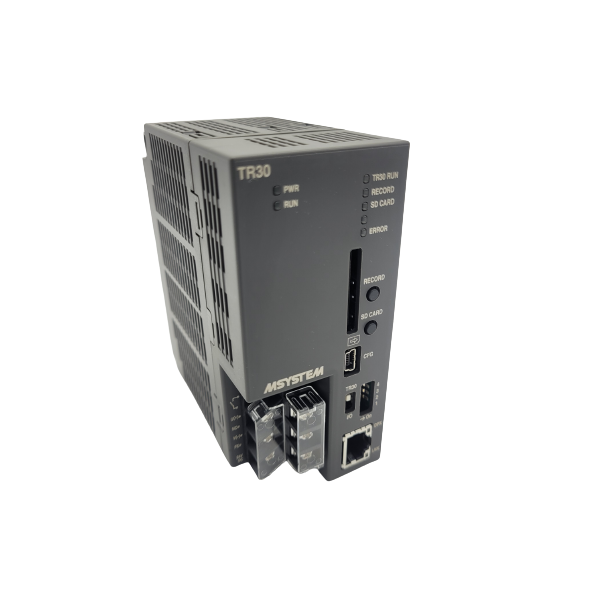

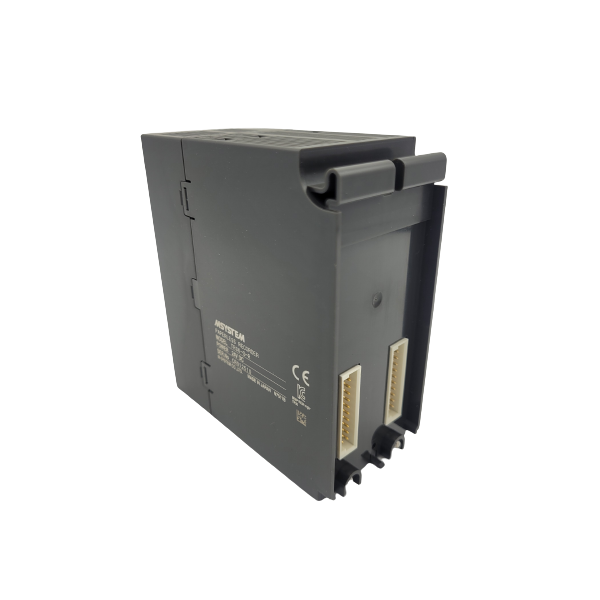

    M-SYSTEM TR30-G Paperless Recorder



    Functions & Features• 측정 데이터 및 장치의 실행/정지 상태를 SD 카드에 기록• 기록된 데이터의 웹 브라우징 허용• 필요한 신호 유형 및 포인트 수에 따라 R30 시리즈

    I/O 모듈과 유연하게 결합


    ORDERING INFORMATION

    • Code number: TR30-G-R[1]

    Specify a code from below for [1].

    (e.g. TR30-G-R/Q)

    • Specify the specification for option code /Q

    (e.g. /C01)



    MODULE TYPE

    G: High functionality



    POWER INPUT

    DC power

    R: 24 V DC

    (Operational voltage range: ±10 %; ripple 10 %p-p max.)



    [1] OPTIONS

    blank: none

    /Q: With options (specify the specification)


    ■ TR30

    입력 데이터 수집 및 기록, 출력 데이터 전송:

    내부 버스를 통해 I/O 모듈에서 데이터를 수집하고 내부 메모리에 데이터를 기록한 다음 SD 카드에 기록합니다. 이더넷을 통해 Modbus/TCP를 사용하여 원격 I/O와 연결하고 원격 I/O

    의 입력 데이터를 수집 및 기록합니다. SLMP를 사용하여 Mitsubishi PLC MELSEC와 연결하여 MELSEC의 CPU 데이터를 수집하고 기록합니다.

    그리고 미리 설정된 알람 레벨에 따라 알람 출력을 Output 모듈로 전송합니다.

    • Web server:

    웹 서버로 작동하며 수집된 데이터를 태블릿의 브라우저에 표시합니다. 태블릿에서 다양한 설정과 조작을 할 수 있습니다.

    • Internal power

    TR30 및 I/O 모듈에 필요한 내부 전원은 공급된 전원에서 생성됩니다.

    ■ I/O Module

    내부 버스를 통해 수신된 데이터를 개별 출력으로 출력합니다.

    이산 입력 데이터 및 A/D 변환된 아날로그 입력 값을 내부 버스로 출력합니다. (자세한 내용은 각 R30 I/O 모듈의 사양 참조)

    ■ Installation base

    모듈 설치 베이스는 내부 전원용 PWB와 내부 버스를 내장하고 있습니다. (설치 베이스(모델명: R30BS) 사양 참조)



    TR30-G 태블릿 레코더 웹 기반 DAQ 시스템

    M-System의 모델 TR30-G는 사용자가 인터넷 브라우저를 통해 저장된 데이터를 보고 액세스할 수 있는 웹 기반 데이터 수집 시스템입니다. 전용 디스플레이 화면에서 해방되어 데이터의 접근성과 이동성이 크게 향상되었습니다. 또한 초고해상도 화면, 직관적인 터치 패널 조작, 받아쓰기 또는 손글씨로 댓글 입력, 캡처 등 끊임없이 진화하는 최첨단 사용자 인터페이스와 태블릿 단말기가 제공하는 앱의 무료 혜택을 받을 수 있습니다. 스크린샷 및 이메일 등

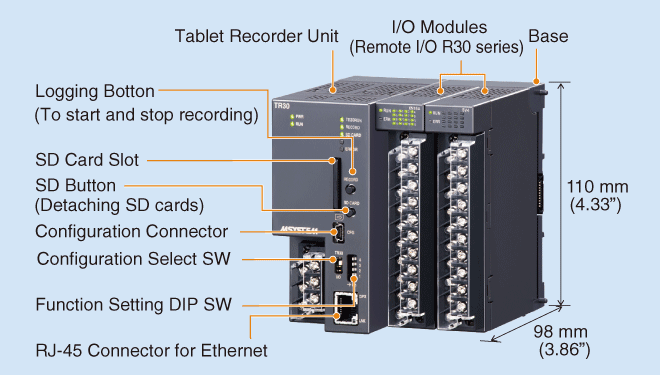

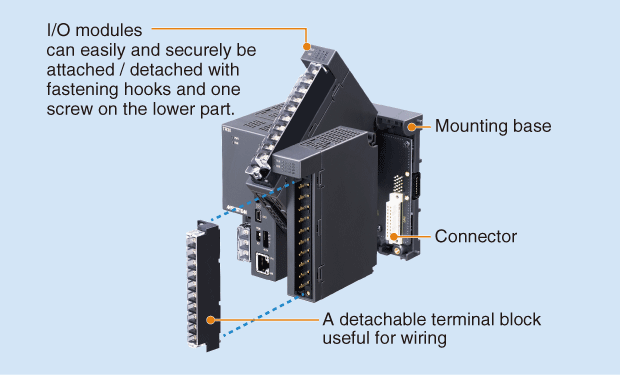

    컴팩트 패키지

    I/O 모듈과 함께 컴팩트한 로깅 모듈은 패널의 PLC 옆에 동일한 높이와 깊이로 장착할 수 있습니다.




    유연한 I/O

    R30 시리즈 I/O 모듈 은 TR30-G와 함께 사용할 수 있습니다.




    다음 유형의 I/O 모듈을 사용할 수 있습니다.

    • 16 DI (INPUT) 또는 DO (OUTPUT)
    • DC 전압/전류 입력, 2점 또는 4점
    • 범용 입력, 2점 또는 4점
    • T/C 또는 측온저항체 입력, 4점
    • 전위차계 입력, 4점
    • AC 전류 입력, 4점

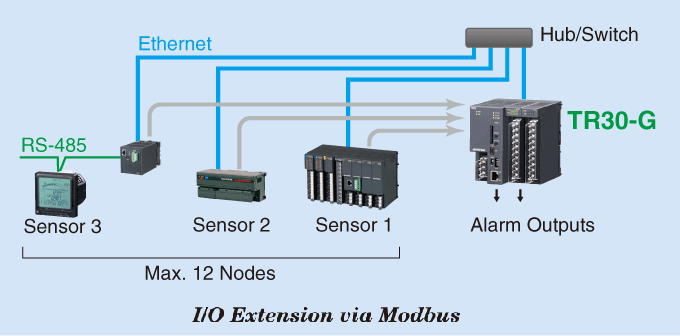

    또한 원격 Modbus 슬레이브는 최대 12개의 노드에 연결할 수 있습니다.

    최대 64개의 아날로그 입력(16비트 데이터), 64개의 개별 입력, 64개의 개별 출력, 32개의 펄스 입력(32비트 데이터)과 32개의 기능 입력(수학, 논리, 필터 등)을 사용할 수 있습니다. 최대 120개의 채널을 차트에 표시할 수 있으며 1분의 저장 주기로 저장할 수 있습니다. 가장 빠른 저장 주기는 16개 채널의 경우 5밀리초, 32개 채널의 경우 100밀리초입니다.




    유지 보수가 필요 없는 메모리



    TR30-G는 4GB의 대용량 메인 메모리(최대 2.5GB까지 사용)를 차트 레코더용 차트북과 같이 50개의 메모리 블록으로 나눕니다.

    트렌드 데이터는 바이너리 형식으로 저장되며, 주기억장치의 각 메모리 블록은 바이너리 형식 또는 CSV로 변환하여 일정한 간격으로 보조 SD 카드 메모리로 전송됩니다.

    파일은 FTP 클라이언트 또는 서버 기능을 통해 원격 PC에 업로드할 수 있습니다.

    자동 파일 삭제 기능은 사용 가능한 메모리 영역이 100MB 미만일 때 가장 오래된 파일을 자동으로 삭제하도록 설정할 수 있습니다.

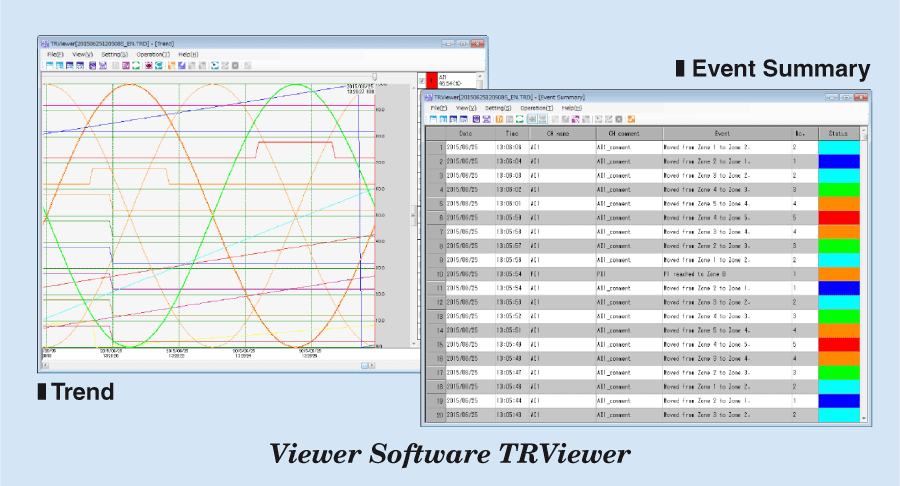

    TRViewer 프로그램은 Windows PC에서 과거 추세 그래프를 보고 관리하고 바이너리 형식 데이터를 CSV로 변환하는 데 사용할 수 있습니다


    다른 특징들

    • 이메일
      미리 등록된 수신자는 채널이 알람 임계값을 트립할 때 데이터 값이 포함된 이메일 알림을 받을 수 있습니다. 정기적인 보고도 가능합니다.
      최대 32개의 문자 메시지 템플릿과 32명의 수신자를 설정할 수 있습니다.
    • 일광 절약 시간(서머 타임)
      TR30-G는 일광 절약 시간의 시작과 끝을 지정하여 일광 절약 시간을 채택할 수 있습니다.
    • SNTP 클라이언트
      내부 RTC는 시작 시 매일 0, 6, 12 및 18시간에 자동으로 조정됩니다.
    • Modbus/TCP Slave
      SCADA 또는 PLC와 Modbus 마스터 인터페이스가 가능합니다. 여러 TR30-G에 저장된 데이터는 SCADA로 수집하거나 PLC를 사용하여 로깅 시작/중지 제어, 메모리 블록 전환 강제 실행, 주석 입력 트리거 등을 수행할 수 있습니다.
    • 사용자 정의 브라우저 보기
      사용자의 원래 웹 브라우저 보기는 HTML과 Javascript를 사용하여 개발할 수 있습니다.

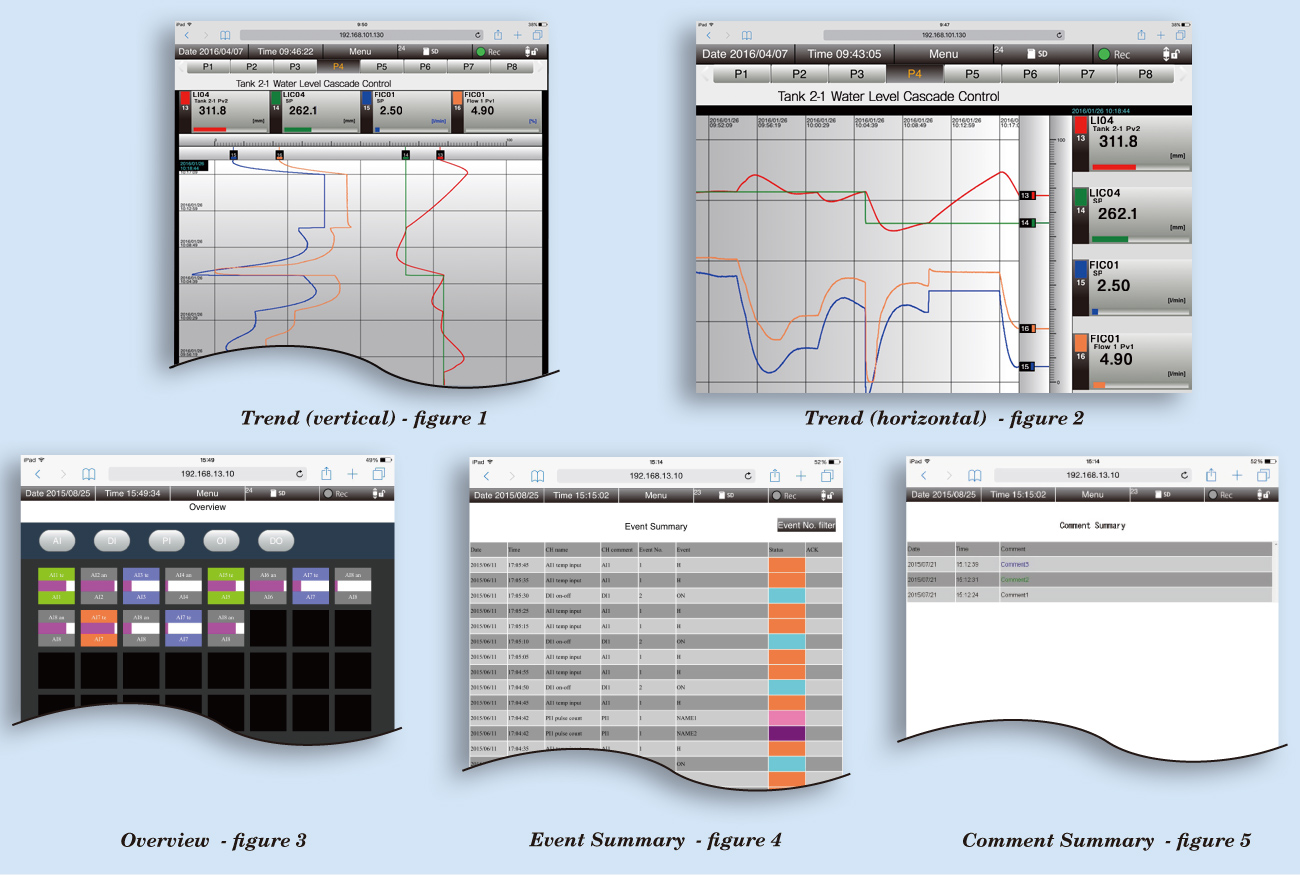

    브라우저 보기

    • 상위 뷰(페이지 선택기)
    • 추세(수직) - 그림 1
    • 추세(수평) - 그림 2
    • 개요 - 그림 3
    • 새로운 이벤트
    • 이벤트 요약 - 그림 4
    • 코멘트 요약 - 그림 5



    시스템 설정

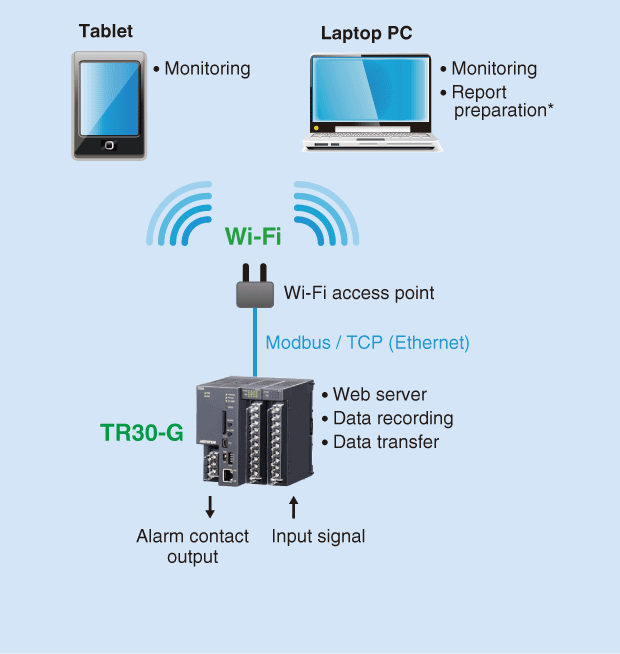

    • Wi-Fi를 통한
      기본 구성 TR30-G와 Wi-Fi 액세스 포인트만으로 구성된 기본 구성입니다.
      태블릿은 간단한 현장 모니터링에 사용되며, PC는 모니터링 뿐만 아니라 사용자의 애플리케이션에 의한 보고서 작성에도 사용할 수 있습니다.
    •

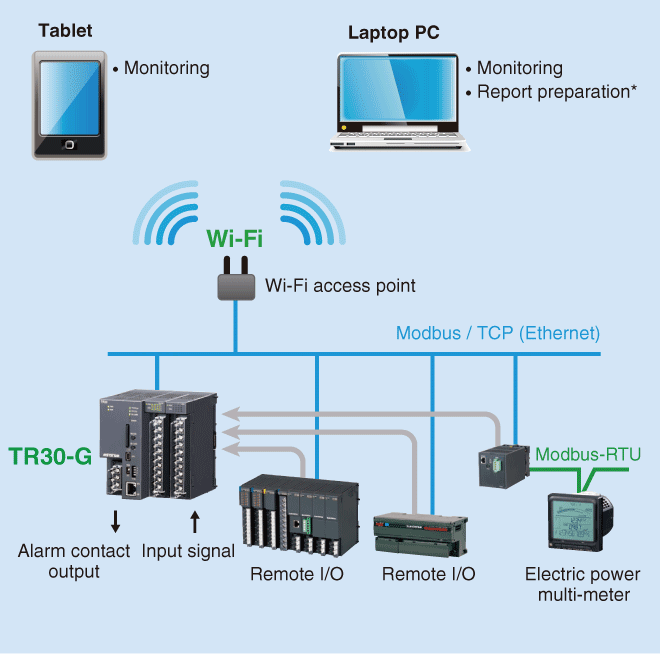

    • Wi-Fi로 확장된 구성

    • TR30-G(Modbus 마스터)는 Modbus/TCP 네트워크에서 원격 I/O 데이터(Modbus 슬레이브)를 가져올 수 있습니다. 최대 12개의 슬레이브 모듈.


    * SD 카드 또는 FTP를 통해 검색된 트렌드 데이터 파일을 기반으로 사용자 프로그램을 통해 생성

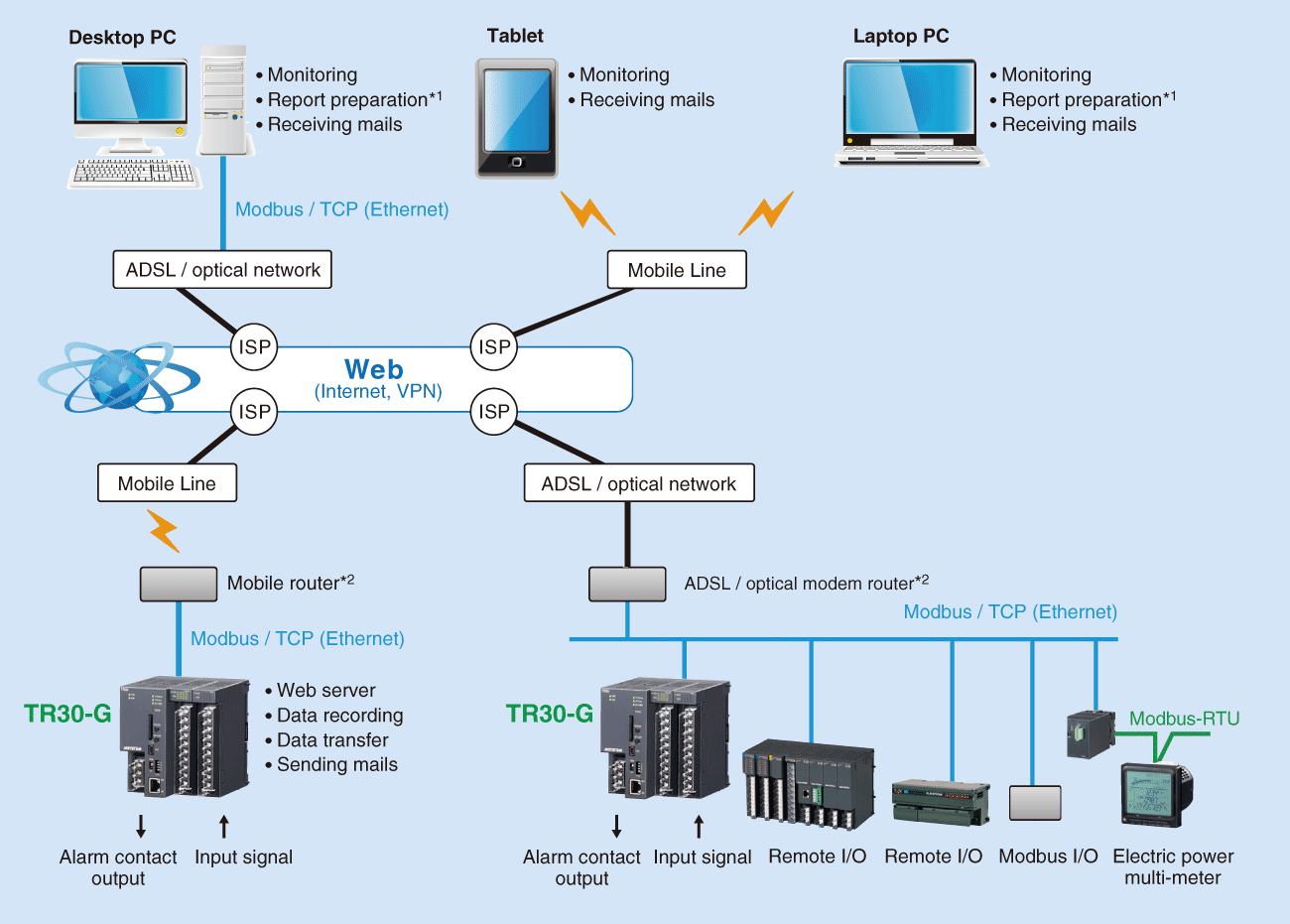

    • 인터넷

    • 데이터는 인터넷을 통해 액세스할 수 있습니다. 최대 4개의 클라이언트 터미널이 TR30-G에 한 번에 액세스할 수 있습니다. 클라이언트는 인터넷 브라우저 애플리케이션만 있으면 됩니다.
    •

    ISP: Internet Service Provider
    FTP(파일 전송 프로토콜): 브라우저에 표준 탑재된 파일 전송 기능
    *1. SD 카드 또는 FTP를 통해 검색된 트렌드 데이터 파일을 기반으로 사용자 프로그램을 통해 작성
    *2. 고정 IP 또는 동적 DNS가 필요합니다.
