SANTEST GYKMR 고정밀 선형 프로파일 헤드 Probe (GYKM 단종 대체품) 요약정보 및 구매

외부 컨트롤러로 높은 정확도 ,선형성 : ≦ ± 0.025 % FS.

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYSE-R-PF

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

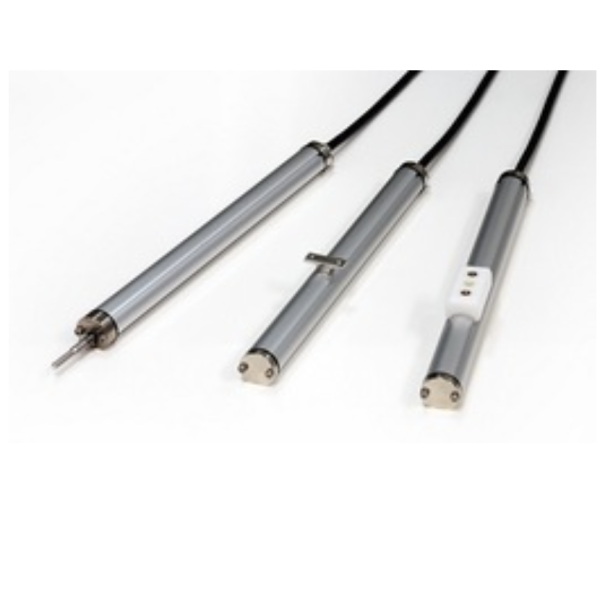

    SANTEST GYKMR 고정밀 선형 프로파일 헤드 Probe  (프로브 소자 분리형)


    고성능 프로브 타입



    GYKMR은 헤드 부분이 슬림해진 GYKM-RS의 교체 모델입니다.
    그리고 자동 캘리브레이션 기능이 추가되었습니다.
    이 기능에 의해 프로브를 교체할 때 출력의 차이가 자동으로 조정됩니다.

    ◆ 관련 컨트롤러
    　·아날로그 출력 : GYHC , GYFC2, GYFC3
    　·디지털 출력 : GYDC-S1 , GYDC-05
    　· IRDS- GY  : IRDM을 사용하는 경우 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT과 연결할 수 있습니다 .
    　· DC-Q  : MELSEC-Q 내장 UNIT

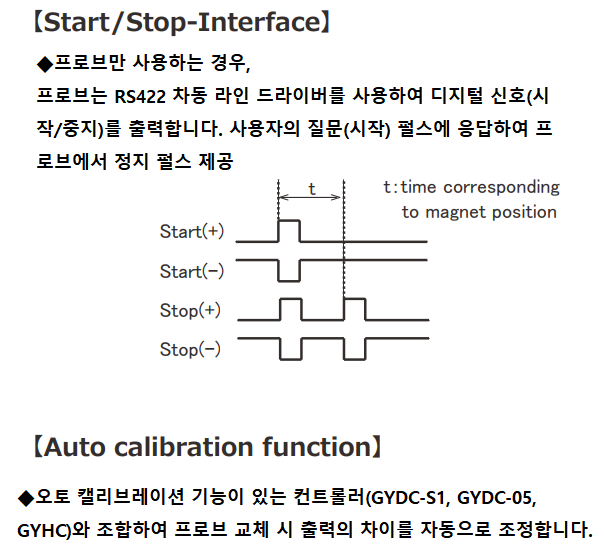

    ◆오토 캘리브레이션
    　오토 캘리브레이션 대응 컨트롤러와 조합했을 때. ( GYHC , GYDC-S1 , GYDC-05  ).
    　센서 교체 시 발생 하는 출력 편차(개별 센서 차이로 인한 오차)를 자동으로 제거합니다.
    　센서 교체 시 호환성을 향상 시킬 수 있습니다.





    Specification
    비선형성≤±0.025%FS 일반
    해결(아날로그) 16bit
    (디지털) 최소 1μm
    반복성≤±0.01%FS
    온도 경향≤±20ppmFS/°C
    작동 온도0°C~+65°C
    보관 온도-20°C~+65°C
    진동3G(또는 40Hz 2mmPP)
    충격10G(2msec)
    IP 등급IP53, IP64, IP65

    　・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    　・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.
    　・분해능은 관련 컨트롤러에 따라 다릅니다.

    　・설치 브래킷(고정 클램프)이 제공됩니다.
    　　　스트로크 < 600mm : 4개(2개)
    　　　　　　　 600-1000mm : 6개(3개)
    　　　　　　　1001-1500mm : 8개(4개)
    　　　　　　　1501-2000mm:10개(5개)

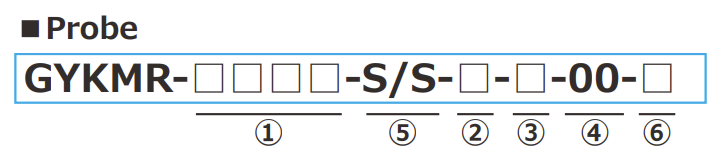

    모델 번호.



    ① 유효 스트로크
    　　15mm~2000mm(로드형, T, TW, U) 15mm~
    　　500mm(양단 유니버셜 조인트형) 15mm~
    　　2500mm(TS)

    ② 마그넷
    　　R : rod Φ6 (M5 나사)[IP53] (Std.)

    　　R2 : rod Φ6 (M5 나사)[IP64]
    　　R88 : rod Φ8 (M8 나사)[IP64]
    　　R85 : rod Φ8 (M5 나사)[IP64]
    　　RW88 : 양단 유니버셜 조인트 타입(rod Φ8)[IP64]
    　　U : 슬라이드 마그넷 [IP65]
    　　T : Floating Magnet Type(갭 1mm)[IP65]
    　　TS : Floating Magnet Type(갭 4mm)[IP65]
    　　TW : Floating Magnet Type(갭 8mm ) )[IP65]
    　　U-FX65 : 링크볼 조인트가 있는 슬라이드 마그넷 + 로드 Φ6(M5 나사) [IP65]
    　　U-FX88 : 링크볼 조인트가 있는 슬라이드 자석 + 로드 Φ8(M8 나사) [IP65]


    ③ 케이블 결선
    　　△G□F : pigtail / Cable end : free
    　　△G□A : pigtail / Cable end : 릴레이용 커넥터
    　　　　부착 (□:Cable 길이(m)、최대 10m)(*)
    　　　　(△:케이블 S 형 :표준, H:고온 케이블, R:로봇 케이블, UL: cUL 케이블)

    (*)연장 케이블을 사용하는 경우, 센서 케이블(m)+연장 케이블(m) ≤ 200m
    ・연장 케이블은 P.112를 참조하십시오.

    ④ 출력
    　　00 : 외부 컨트롤러에 따라 다름

    ⑤ Dead zone
    　　플로팅 마그넷 TS 또는 TW의 유효 스트로크가 2001mm 이상인 경우
    　　 tip 측의 Dead zone 길이는 80mm(표준 길이 + 15mm)입니다.
    　　Dead zone의 모델 코드는 실제 길이(mm)가 됩니다.
    　　　　・S/S : 표준
    　　　　・S/80 :2001mm〜 (TS, TW형)

    ⑥ 클램프
    　　K38 : 마운팅 브라켓 있음
    　　F50 : 고정 클램프 있음
    　　N : 마운팅 브라켓 및 고정 클램프 없음

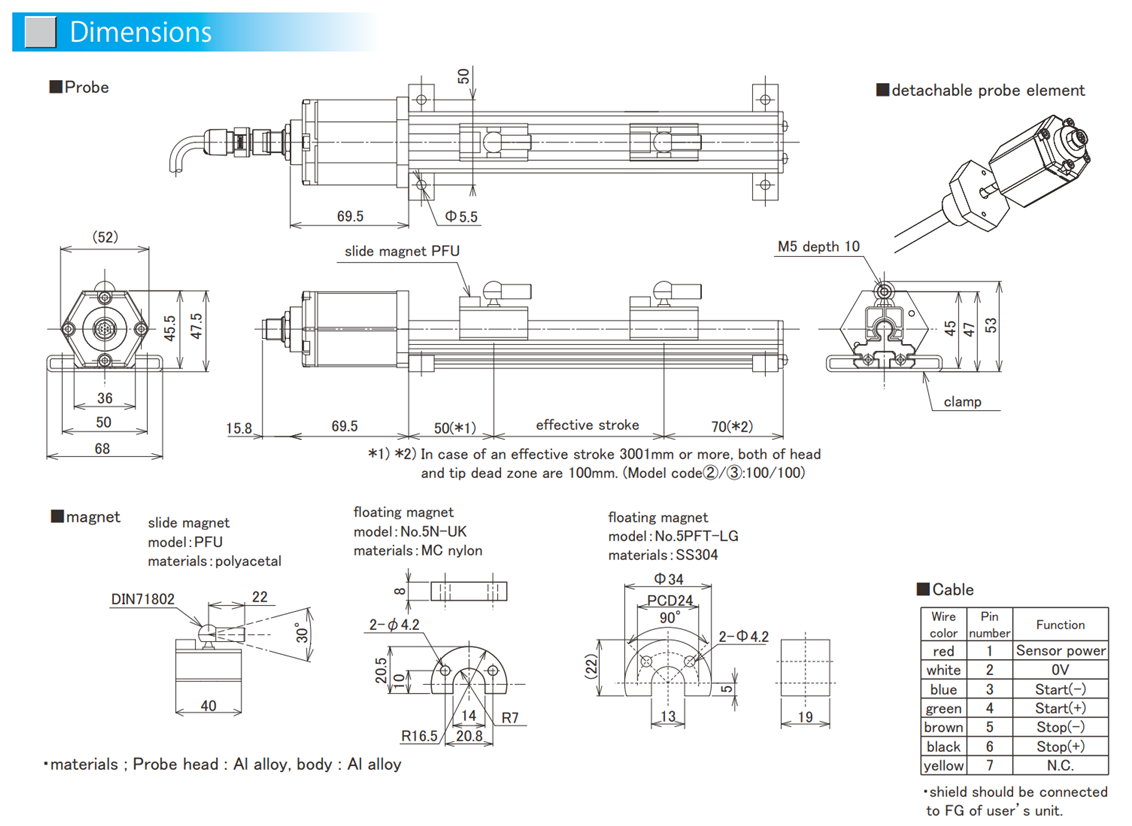

    치수
