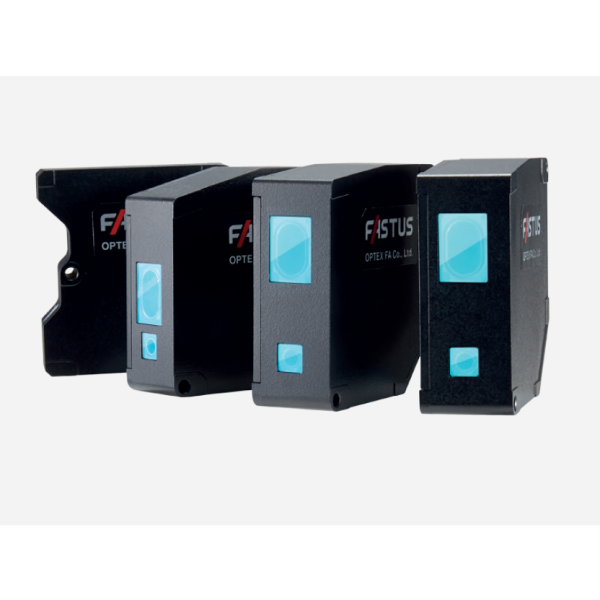

    OPTEX  CDX  초고정확도 레이저 변위 센서

    센서 헤드 스폿 타입 / 센서 헤드 와이드 타입


    특징



    • 세계 1위 선형성
    • 이미지센서 개발 : ATMOS
    • 직접 이더넷 연결
    • 웹 서버 탑재




    라인업

    유형 측정 범위 스팟 사이즈 Resolution
    		 선형성 모델
    확산 모드반사 모드
    정반사
    _    		Spot
    		ecad7c26efbad8c9cf8720432bfb3daa_1645434497_5378.pngø30μm0.25μm—FS의 +/-0.05%(+/-1μm)CDX-L15A
    Wide
    		30 × 1000μmCDX-LW15A
    근거리
    _    		Spot
    		ecad7c26efbad8c9cf8720432bfb3daa_1645434512_5067.png ø30μmFS의 +/-0.03%(+/-3μm)FS의 +/-0.04%(+/-2.4μm)CDX-30A
    Wide
    		30 × 1000μmFS의 +/-0.015%(+/-1.5μm)CDX-W30A
    중간
    범위    		Spot
    		ecad7c26efbad8c9cf8720432bfb3daa_1645434529_6909.png ø70μm측정 범위 65 ~ 85mm:
    FS(+/-7.2μm)의 +/-0.018%
    Meas. 범위 85 ~ 105mm:
    FS(+/-12.0μm)의 +/-0.03%
    FS의 +/-0.03%
    (+/-6.0μm)    		CDX-85A
    Wide
    		70 × 2000μmFS의 +/-0.015%(+/-6.0μm)CDX-W85A
    장거리
    _    		Spot
    		ecad7c26efbad8c9cf8720432bfb3daa_1645434543_864.png ø120μm측정 범위 110 ~ 150mm:
    FS(+/-24μm)의 +/-0.03%
    Meas. 범위 150 ~ 190mm:
    FS(+/-32μm)의 +/-0.04%    		—CDX-150A
    Wide
    		120 × 4000μmFS의 +/-0.015%(+/-12μm)CDX-W150A



    Specifications


    모델CDX-L15ACDX-LW15ACDX-30ACDX-W30A
    광학 방식정반사확산 설치반사광 설치확산 설치반사광 설치
    측정 범위 *115 +/-1mm30 +/-5mm25.5 +/-3.0mm30 +/-5mm25.5 +/-3.0mm
    광원Medium
    		적색 반도체 레이저
    파장655nm
    최대 출력0.39mW
    Laser class
    		IEC/JIS클래스 1
    FDA *2클래스 1
    Spot size ※3ø30μm30 × 1000μmø30μm30 × 1000μm
    선형성FS의 +/-0.05%
    (+/-1μm)    		FS의 +/-0.03%
    (+/-3μm)    		FS의 +/-0.04%
    (+/-2.4μm)    		FS의 +/-0.015%
    (+/-1.5μm)    		FS의 +/-0.04%
    (+/-2.4μm)
    해상도 ※40.25μm
    반복 정확도 *50.25μm
    샘플링 기간12.5μs / 25μs / 50μs / 100μs / 200μs / 500μs / 1ms / 자동
    Temperature drift
    		-10 ~ +40°C+/-0.02% FS/°C+/-0.03% FS/°C+/-0.01% FS/°C+/-0.02% FS/°C
    +40 ~ +50°C+/-0.03% FS/°C+/-0.1% FS/°C+/-0.03% FS/°C+/-0.04% FS/°C
    무게약 300g(500mm 커넥터 케이블 포함)약 280g(500mm 커넥터 케이블 포함)약 280g(500mm 커넥터 케이블 포함)
    모델CDX-85ACDX-W85ACDX-150ACDX-W150A
    광학 방식확산 설치반사광 설치확산 설치반사광 설치확산 설치
    측정 범위 *185 +/-20mm81.5 +/-10.0mm85 +/-20mm81.5 +/-10.0mm150 +/-40mm
    광원중간적색 반도체 레이저
    파장655nm
    최대 출력0.39mW
    레이저 클래스IEC/JIS클래스 1
    FDA *2클래스 1
    스팟 사이즈 ※3ø70μm70 × 2000μmø120μm120 × 4000μm
    선형성측정 범위 65 ~ 85mm: FS (+/-7.2μm)
    의 +/-0.018% Meas. 범위 85 ~ 105mm: FS의 +/-0.03% (+/-12.0μm)



    		FS의 +/-0.03%
    (+/-6.0μm)    		FS의 +/-0.015%
    (+/-6.0μm)    		FS의 +/-0.03%
    (+/-6.0μm)    		측정 범위 110 ~ 150mm: FS (+/-24μm)
    의 +/-0.03% Meas. 범위 150 ~ 190mm: FS의 +/-0.04% (+/-32μm)



    		FS의 +/-0.015%
    (±12μm)
    해상도 ※40.25μm
    반복 정확도 *50.25μm
    샘플링 기간12.5μs / 25μs / 50μs / 100μs / 200μs / 500μs / 1ms / 자동
    온도 드리프트-10 ~ +40°C+/-0.01% FS/°C
    +40 ~ +50°C+/-0.03% FS/°C
    무게약 280g(500mm 커넥터 케이블 포함)

    ○ 앞서 언급한 CDX 시리즈 센서 헤드는 “수출무역관리명령 별표 1 2-(12) 측정장치”에 해당하지 않도록 분해능 제한이 추가된 제품입니다. 해상도 제한이 없는 적용 가능한 제품은 여기 를 참고하세요 .

    측정 조건
    별도 지정이 없는 한 측정 조건은
    주위 온도: 25℃(상온), 공급 전압: DC24, 샘플링 주기: 50μs, 이동 평균 실행: 256, 메디안 필터: 31, 측정 범위 중심 ,
    측정 대상(15mm/30mm 유형의 경우 [경면 반사: 유리], 85mm 유형의 경우 [경면 반사: 알루미늄 증착 미러] 및 [확산 반사: 가시광선 차폐 세라믹]) 또한 센서 헤드는 측정시 알루미늄 지그로 고정합니다.

    *1. 샘플링 주기를 최대 속도 12.5μs로 설정하면 측정 범위가 좁아집니다. 아래 Near/Center/Far 중에서 선택하여 이용해주세요.

    모델측정 범위
    Near
    		Center
    		Far
    CDX-L15A/-LW15A14.0 ~ 14.6mm14.4 ~ 15.4mm15.3 ~ 16.0mm
    CDX-30A/-W30A확산 설치25.0 ~ 28.1mm27.8 ~ 31.9mm31.1 ~ 35.0mm
    반사광 설치22.5 ~ 24.0mm22.8 ~ 27.9mm26.7 ~ 28.5mm
    CDX-85A/-W85A확산 설치65.0 ~ 77.7mm73.5~90.8mm84.8 ~ 105.0mm
    반사광 설치71.5 ~ 74.3mm70.6 ~ 86.9mm81.0 ~ 91.5mm
    CDX-150A/-W150A110.0 ~ 134.4mm124.8 ~ 166.3mm150.2 ~ 190.0mm

    *2. Laser Notice No. 50의 FDA 규정에 따라 레이저는 IEC 60825-1:2007 표준에 따라 클래스 1로 분류됩니다.

    *3. 측정 범위의 중심에서 중심 강도 1/e2(13.5%)로 정의됩니다. 지정된 스폿 사이즈 이외의 리크 라이트가 있는 경우가 있습니다. 감지 영역 근처에 반사율이 높은 물체가 있는 경우 센서가 영향을 받을 수 있습니다.

    *4. 센서와 타겟 사이의 거리가 한 번에 한 단계씩 변할 때 식별할 수 있는 최소 단계(이동평균 65,536회 수행 시)

    *5. 정지 상태에서 측정 시 측정값의 Peak-to-Peak 값(이동평균 65,536회 수행 시)


    센서 헤드(공통 사양)


    전원 전압12 ~ 24VDC(+/-10%, 리플 포함)
    전류 소비340mA(12VDC에서), 180mA(24VDC에서)
    통신 인터페이스이더넷(100BASE-TX) / IEEE1588 대응
    외부 입력레이저 OFF, 홀드/리셋, 저장 시작, 오프셋 중에서 선택 가능
    지표링크 표시등(녹색) / 전원 표시등(주황색/녹색/파란색/빨간색)
    보호 수준IP67(커넥터부 포함)
    주위 온도/습도-10 ~ +50°C / 35 ~ 85% RH(결로 및 결빙 없을 것)
    보관 온도/습도-20 ~ +60°C / 35 ~ 85% RH(결로 또는 결빙 없을 것)
    주변 조도백열등: 3,000 lx 이하, 형광등: 10,000 lx 이하
    진동 저항10 ~ 55Hz; 이중 진폭 1.5mm; X, Y, Z 각 방향 2시간
    충격 저항50G(500m/s 2 ), X, Y, Z 각 방향 3회
    적용
    규정    		EMCEMC 지침(2014/30/EU)
    환경RoHS 지침(2011/65/EU), 배터리 지침(2006/66/EC), 중국 RoHS(지침 번호 32)
    안전FDA 규정(21 CFR 1040.10 및 1040.11) *6
    적용 기준EN 60947-5-2:2007 / A1:2012, IEC 60825-1:2007 및 2014
    Warm-up time
    		약 30 분
    재료하우징: 알루미늄 다이캐스트, 광학 창: 유리

    *6. Laser Notice No. 50에 따른 차이점은 제외합니다

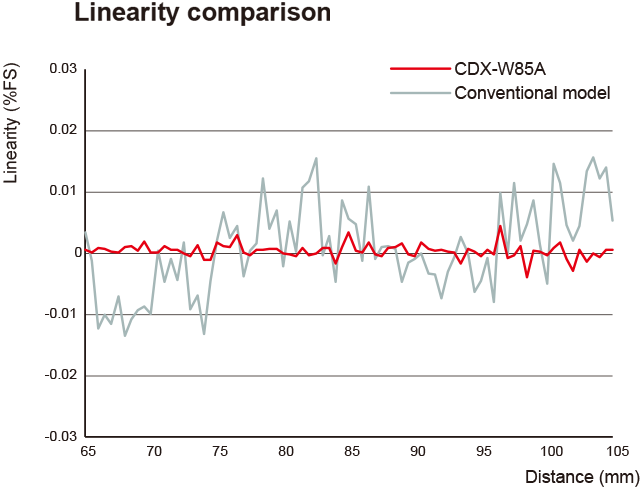

    세계 No.1 선형성 구현




    +/-0.015%FS] 카탈로그 사양을 쉽게 만족시키는 세계 No.1 선형성을 특징으로 하는 CDX 시리즈 모델은 기존 모델보다 훨씬 높은 수준의 정확도로 측정을 실현합니다.  * 공작물 각도: +/-0°, 확산 모드. 측정 조건은 라인업/사양의 각주를 참조하십시오.

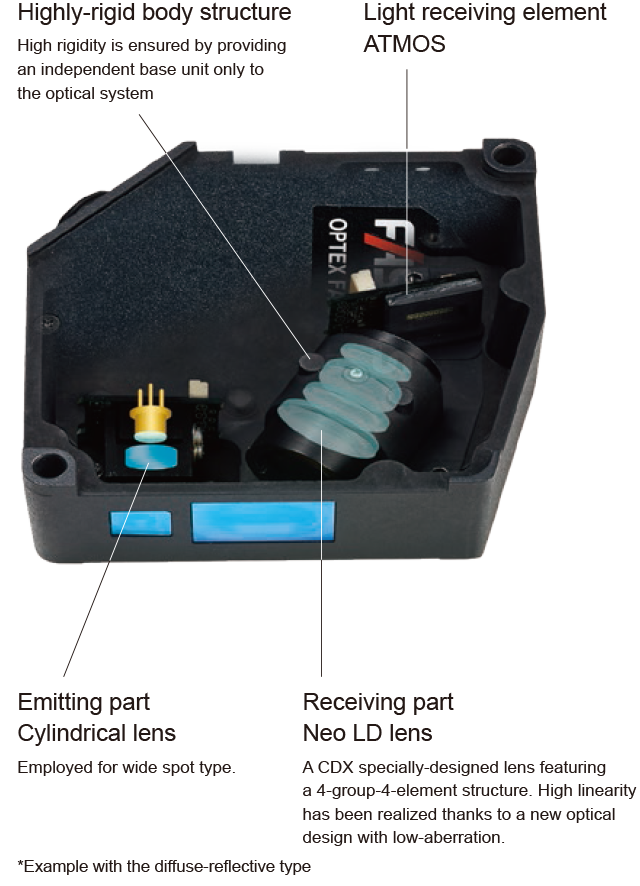

    첨단 광학 시스템과 고강성 바디



    초고정밀도 측정을 가능하게 하기 위해 특수 설계된 광학 시스템과 독립적인 기본 단위 구조의 강체를 채택했습니다. 정확성과 고속의 고급 수준을 특징으로 하여 오류의 원인을 성공적으로 차단했습니다.

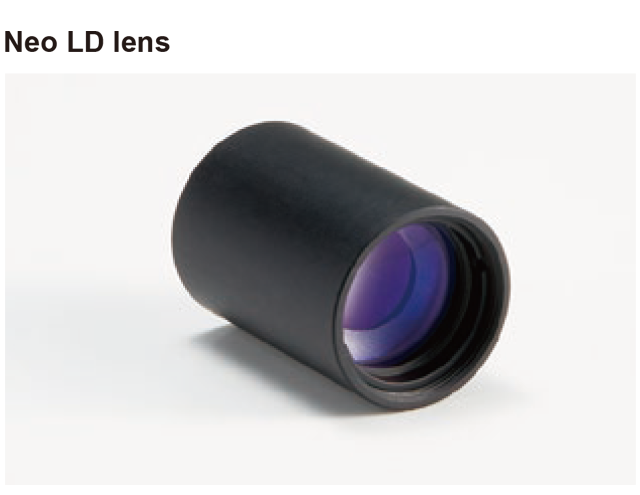

    Neo LD 렌즈 탑재

    측정 대상에서 반사된 빛을 수광 소자에 고정밀도로 집속할 수 있도록 수광 렌즈를 맞춤화했습니다.
    렌즈 수차로 인해 발생하는 오차를 유발하는 스폿 왜곡이 크게 감소했습니다.

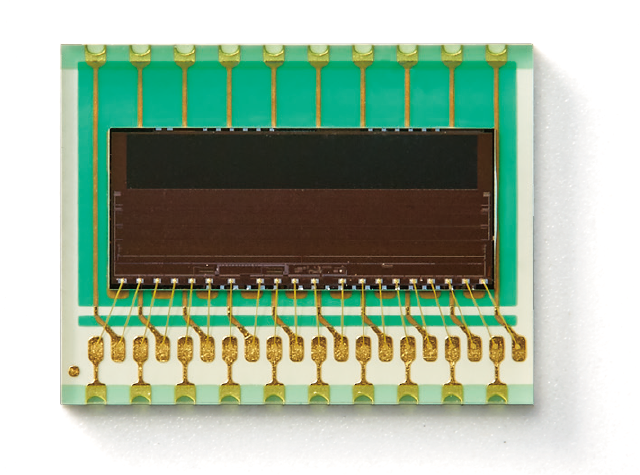

    고정도, 고속, 안정된 측정 을 위한 신개발 이미지 센서


    새로운새로 개발된 이미지 센서: ATMOS 세계 1위 Linearity를 ​​달성하기 위해 ATMOS 이미지 센서는 CDX 특화 설계를 특징으로 하는 수광 소자로 새롭게 개발되었습니다. 최신 기술을 적용하여 기존 모델보다 정확도가 3.3배 향상되었습니다.ATMOS: CMOS 자동 튜닝


    업계 최초

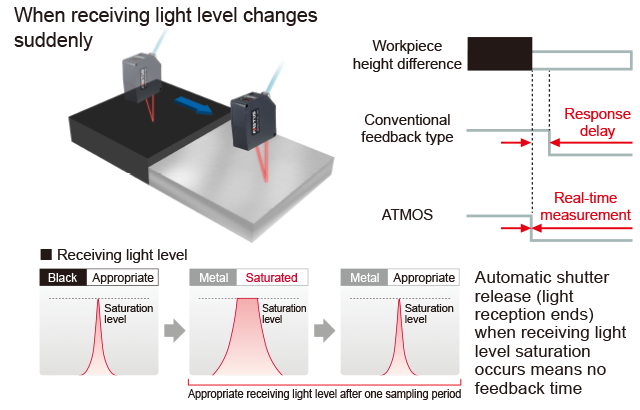

    피드백 없는 고속 셔터





    기존의 이미지 센서에서는 측정물 색상의 변화로 인한 수광 레벨의 급격한 변화를 셔터에 대한 피드백 제어가 따라가지 못하여 일시적인 측정 불능이 발생하여 응답이 지연되었습니다. 새로 개발된 ATMOS 이미지 센서를 사용하면 업계 최초의 알고리즘으로 피드백 제어 없이 측정을 수행할 수 있습니다. 일시적인 측정 불능 및 응답 지연이 제거되었으므로 이제 실시간 측정이 가능합니다.

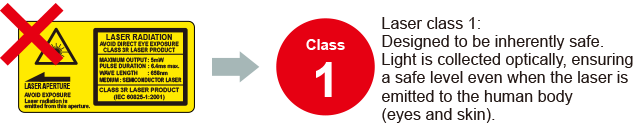

    Class 1 레이저로도 안정적인 측정



    ATMOS 이미지 센서는 높은 감도 덕분에 Class 1 레이저로도 안정적인 측정이 가능합니다.

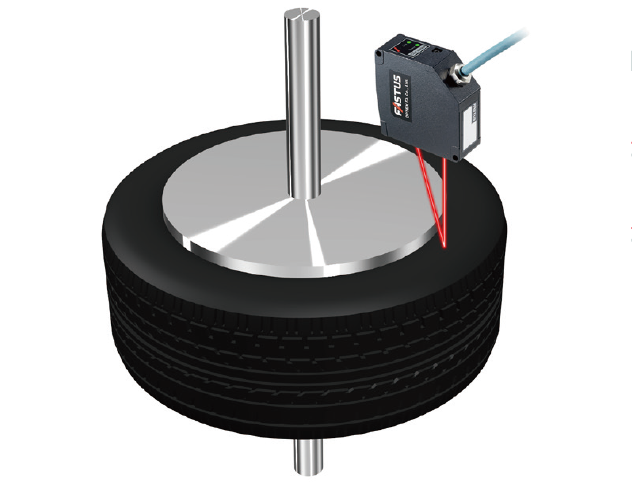

    타이어와 같은 검은색 측정물을 측정할 때도 고출력 레이저를 사용하지 않고 고정밀 측정을 수행할 수 있습니다.
    작업자의 눈의 안전을 확보하면서 검은색 측정물의 안정적인 측정이 가능합니다.

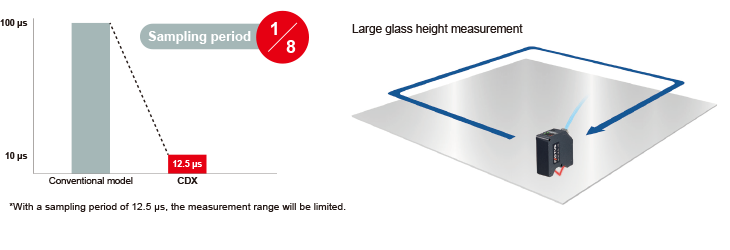

    고속 측정: 최대. 샘플링 주기 12.5μs(측정 주파수: 80kHz)


    고감도 ATMOS 이미지 센서로 노출시간을 최소화하여 초고속 셔터스피드가 가능합니다.
    샘플링 주기를 기존 모델의 1/8인 12.5μs로 단축하였기 때문에 초고속 측정이 필요한 용도에 활용할 수 있습니다.

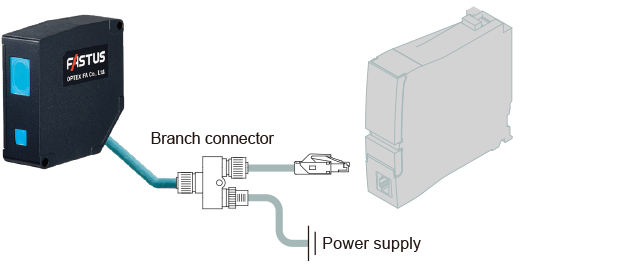

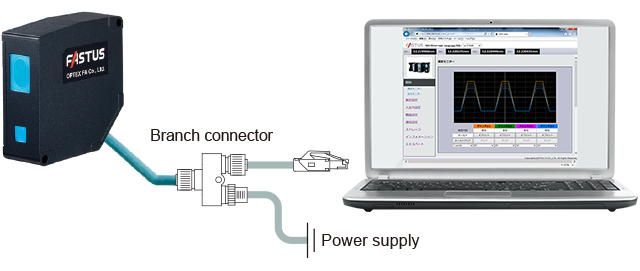

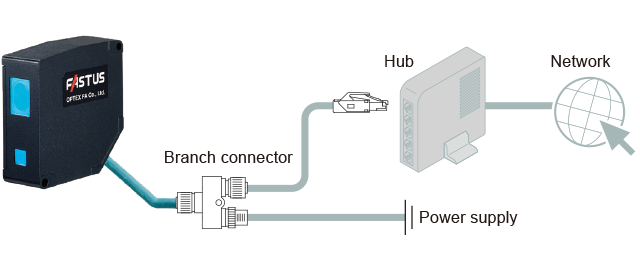

    컨트롤러 없이 직접 네트워크 연결 가능


    센서 헤드에 이더넷 직렬 인터페이스가 내장되어 있으므로 컨트롤러를 사용하지 않고도 네트워크에 연결할 수 있습니다. 컨트롤러 비용을 없앨 수 있을 뿐만 아니라 컨트롤러 설치를 위한 공간 확보에 대한 걱정도 잊힐 수 있다.
    ■ 컨트롤러가 필요하지 않습니다. 허브 에 새 센서를 추가 하기만 하면 됩니다.

    ■ PC의 LAN 포트에 직접 연결하여 운용 가능

    ■ 물론 PLC 이더넷 포트 에 연결도 가능

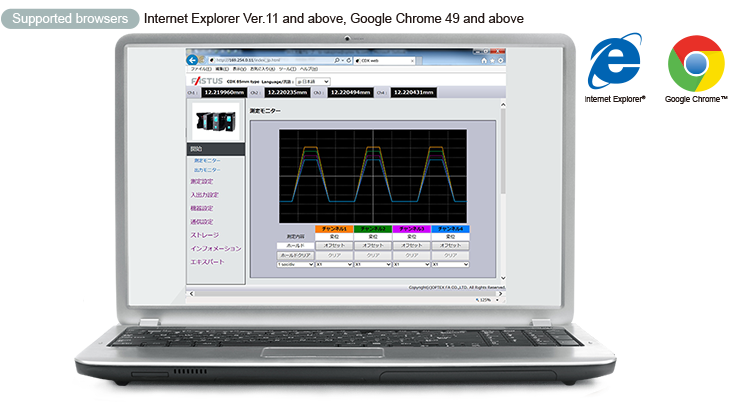

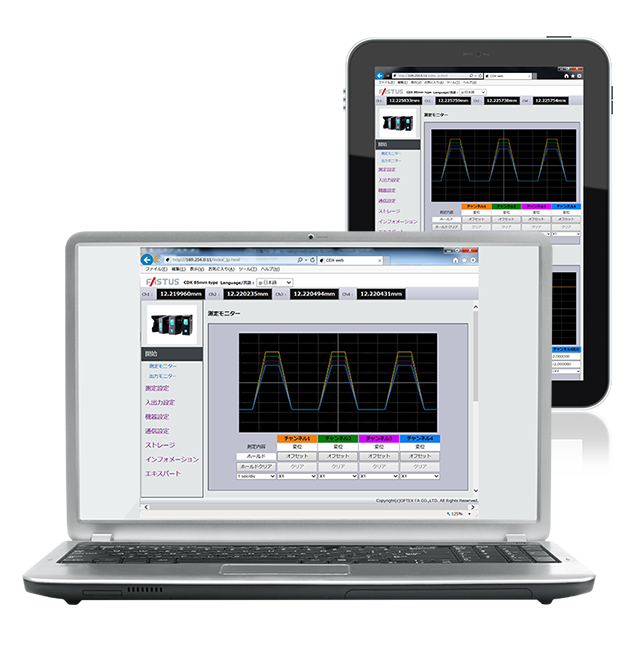

    웹 서버 탑재

    CDX 시리즈는 새로운 웹 서버를 제공합니다. 동일한 네트워크에 연결된 컴퓨터에서 웹 브라우저를 사용하여 측정값 및 설정 내용을 열람하고 제어할 수 있습니다.
    전용 컴퓨터 소프트웨어 없이도 사용이 가능합니다.


    주요 기능

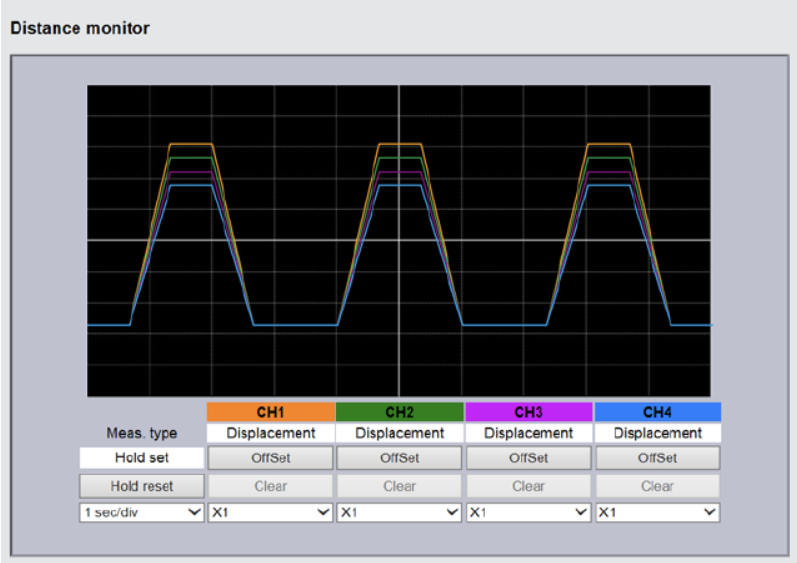

    ■ 거리 모니터

    4CH 동시 표시





    CDX 시리즈에서는 채널 1~4의 판정 설정을 할 수 있습니다. 각 채널의 측정값을 그래프로 한번에 표시할 수 있어 측정 데이터를 간단하게 비교할 수 있습니다. 또한 변위와 함께 투명체의 속도와 두께를 동시에 모니터링할 수 있습니다

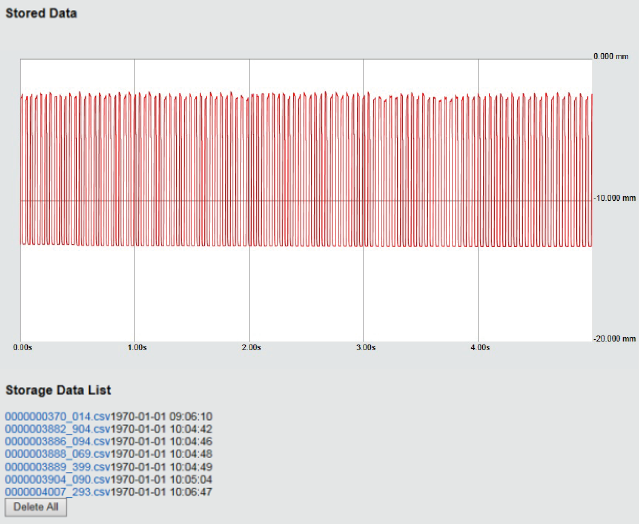

    ■ 보관
    데이터 로거가 필요하지 않음


    최대 100,000포인트의 측정값을 저장할 수 있습니다. 브라우저를 사용하여 조작하면 데이터를 볼 수 있고 CSV 파일을 다운로드할 수 있습니다

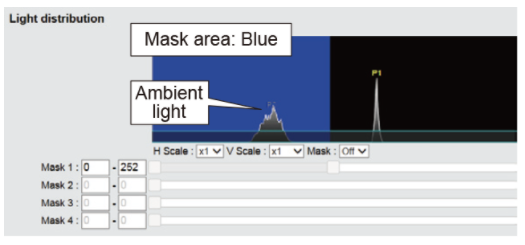

    ■ 배광
    불필요한 부분의 마스킹

    수광 파형을 모니터링하여 수광량과 장착 각도를 확인할 수 있습니다. 새로 개발된 마스크 기능 덕분에 측정 범위에 불필요한 물체나 주변광이 있어도 이를 마스킹하여 영향을 받지 않고 측정을 수행할 수 있습니다.


    기타 기능



    • ■ 측정 설정 ■ I/O 설정 ■ 디바이스 설정 ■ 통신 설정 ■ 제품 정보 등

    • • Internet Explorer 및 Internet Explorer 로고는 미국 및 기타 국가에서 Microsoft Corporation의 상표 또는 등록 상표입니다.
      • Google Chrome 및 Google Chrome 로고는 미국 및 기타 국가에서 Google Inc.의 상표 또는 등록 상표입니다.


    Mitsubishi Electric PLC와 이더넷 연결



    CDX 센서는 CPU의 이더넷 포트를 통해 Mitsubishi Electric PLC, iQ-R 시리즈 또는 이더넷 모듈을 통해 R 시리즈에 쉽게 연결할 수 있습니다.
    GX Works 엔지니어링 소프트웨어의 제어 프로그램에 OPTEX FA에서 제공하는 통신 프로그램을 추가하기만 하면 센서와 PLC 간의 통신이 설정됩니다.

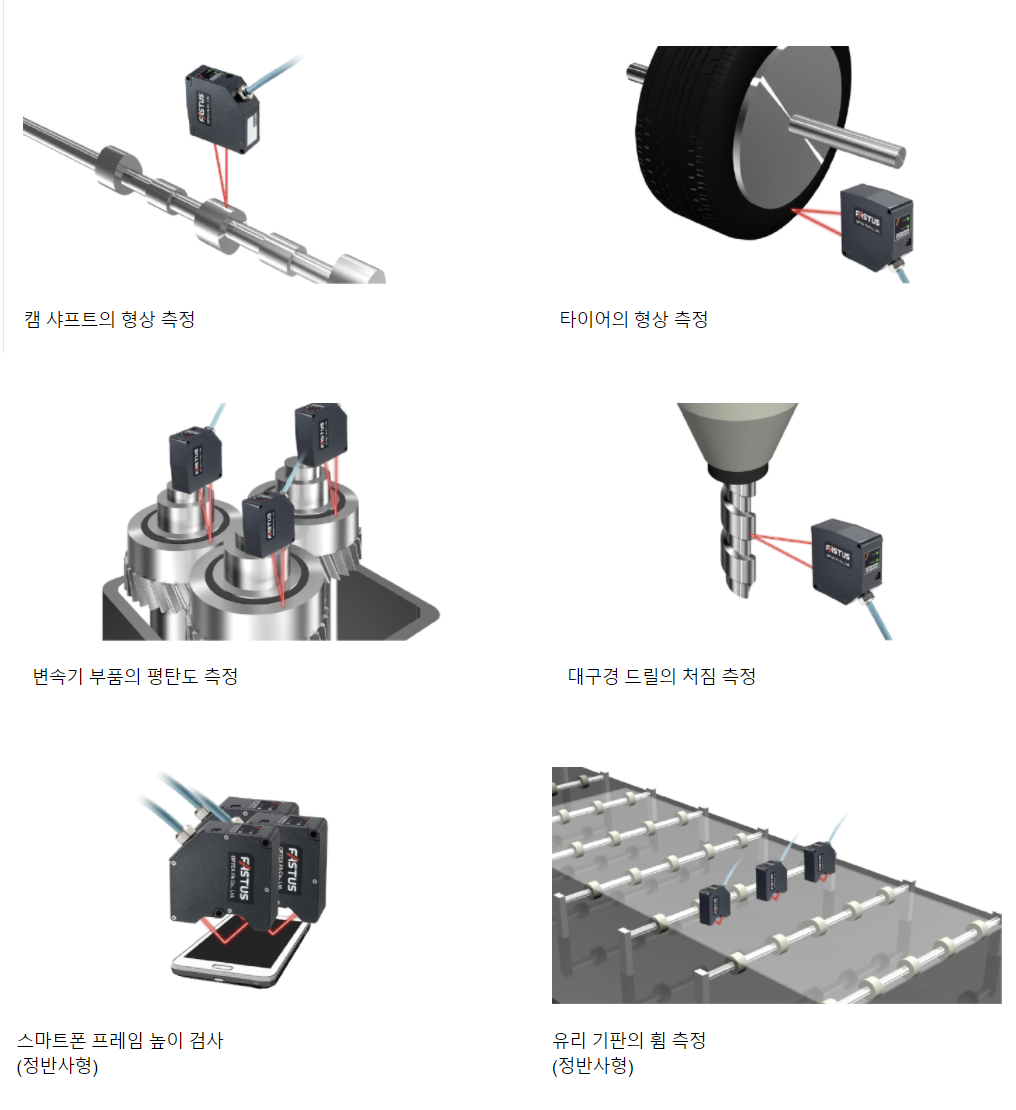

    APPLICATIONS

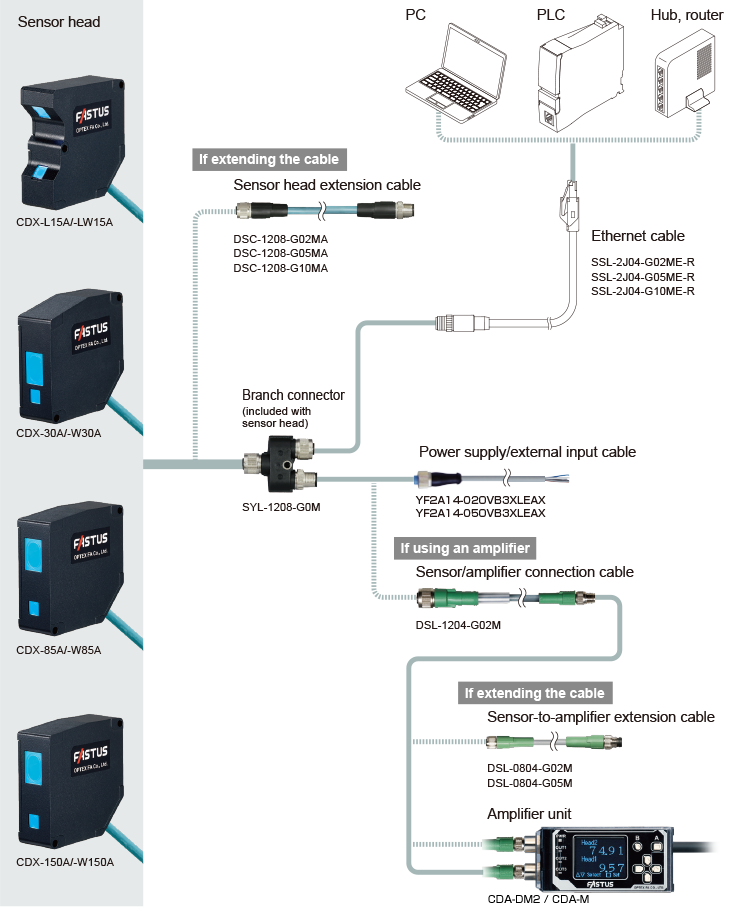

         시스템 설정

    ○ 전원에서 센서 헤드까지의 전체 케이블 길이는 30m 이내로 하고, 센서 헤드 연장 케이블은 최대 2개까지 연결해야 합니다.
    또한 CDA 시리즈 앰프 유닛을 사용하는 경우 전체 케이블 길이가 10m 이내인지 확인하십시오.
    (이 길이 제한은 이더넷 케이블에는 적용되지 않습니다.)

    옵션
    커넥터/커넥터 케이블 커넥터 케이블

    센서 헤드 연장 케이블


    센서 헤드와 분기 커넥터를 연장하기 위한 전용 케이블입니다. 최대 20m까지 확장이 가능합니다.
    로봇 케이블 사양.
    • 센서 측: M12, 8핀 소켓
    • 분기 커넥터 측: M12, 8핀 플러그

    DSC-1208-G02MA  : 2m
    DSC-1208-G05MA  : 5m
    DSC-1208-G10MA  : 10m

    이더넷 케이블

    분기 커넥터에서 이더넷 포트로 연결하기 위한 전용 케이블입니다.
    로봇 케이블 사양.
    • 분기 커넥터 측: M12, 4핀 플러그
    • 호스트 측: RJ45 플러그

    SSL-2J04-G02ME-R : 2m
    SSL-2J04-G05ME-R : 5m
    SSL-2J04-G10ME-R : 10m

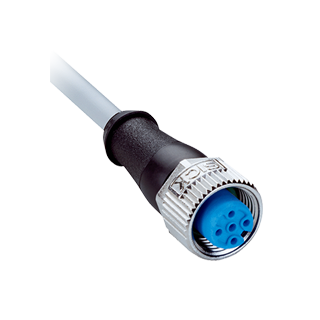

    전원/ 외부 입력 케이블
    분기 커넥터에 연결하기 위한 전원/외부 입력 케이블입니다.
    • 분기 커넥터 측: M12, 4핀 소켓
    • 전원 공급 장치/외부 장치 측: 개별 와이어

    YF2A14-020VB3XLEAX : 2m
    YF2A14-050VB3XLEAX : 5m

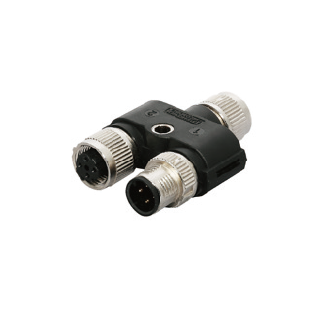

    분기 커넥터
    센서 헤드와 각종 케이블을 연결하기 위한 분기 커넥터입니다. 센서 헤드에 포함되어 있습니다

    SYL-1208-G0M

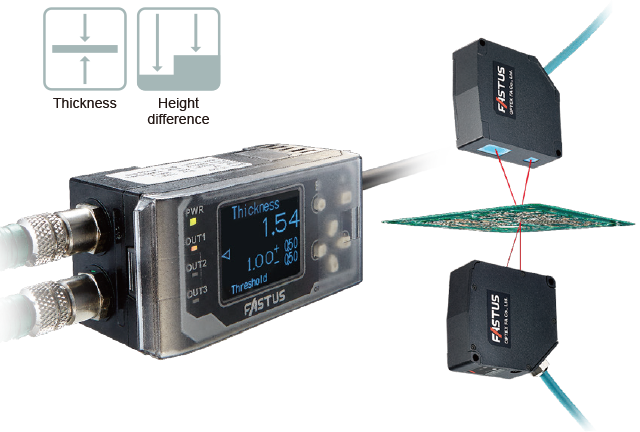

    변위 센서 앰프 유닛 CDA 시리즈

    CDA 시리즈 앰프 유닛에는 일본어와 영어를 모두 선명하게 볼 수 있는 유기 EL 디스플레이가 장착되어 있습니다.

    제어는 아날로그 또는 제어 출력을 사용하여 수행할 수 있으며 두께 및 높이 차이 측정은 2개의 센서 헤드를 사용하여 수행할 수 있습니다.

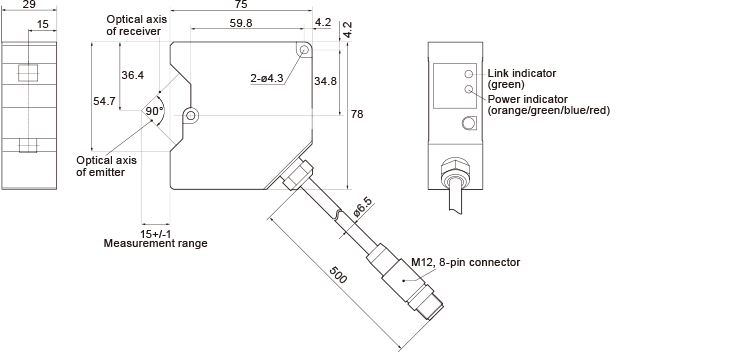

         치수

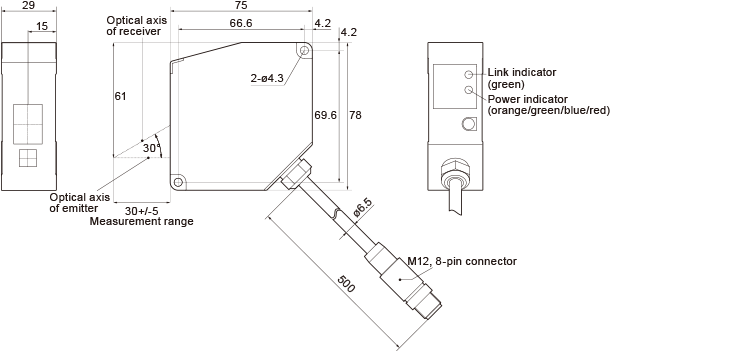

    CDX-L15A/-LW15A



    CDX-30A/-W30A



    (확산설치)




    (반사체 설치)

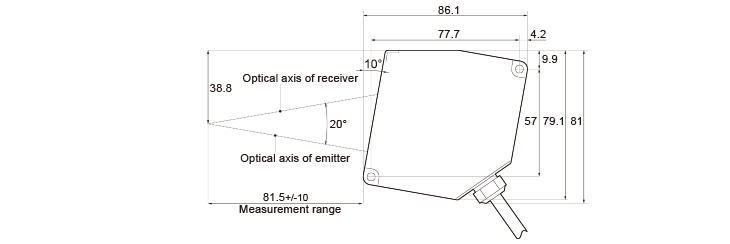

    CDX-85A/-W85A



    (확산설치)




    (반사체 설치)

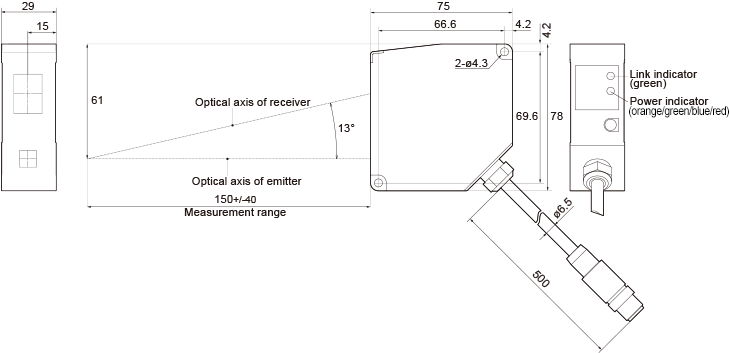

    CDX-150A/-W150A
