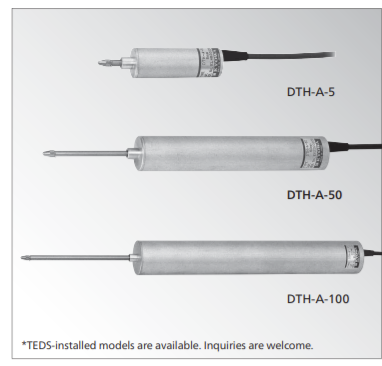

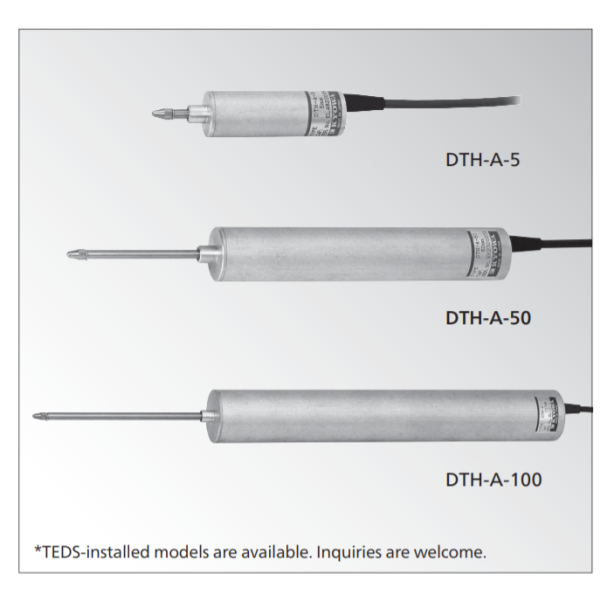

    KYOWA DTH-A 고감도 변위 센서





    DTH-A는 고정밀, 소형 및 경량 변위 변환기입니다.
    정격 용량: 5~100mm
    비선형성: ±0.1% RO 이내
    측정력: 약. 1.5~4N
    정격 출력: 5mV/V ±0.1%, ±0.15%(5mm)




    특징


    • 고출력
    • ºC당 ±0.01%RO 이내의 영점에 대한 온도 영향
    • TEDS가 설치된 버전을 제조할 수 있습니다.




    성능
    정격 용량5~100mm
    비선형성±0.1% RO 이내
    히스테리시스±0.1% RO 이내
    반복성0.1% RO 이하
    정격 출력5mV/V ±0.15%
    환경적 특성
    안전한 온도-10 ~ 70ºC(비응축)
    보상 온도0 ~ 60ºC(비응축)
    영점에 대한 온도 영향±0.01% RO/ºC 이내
    출력에 대한 온도 영향±0.01%/ºC 이내
    전기적 특성
    Safe Excitation
    		6V AC 또는 DC
    Recommended Excitation
    		1~4V AC 또는 DC
    입력 저항350Ω ±1%
    출력 저항350Ω ±1%
    케이블

    4심(0.065mm 2 ) 비닐 차폐 케이블, 직경 4mm, 길이 2m,

    커넥터 플러그 PRC03-12A10-7M으로 종단 처리됨
    (실드선은 케이스에 연결되지 않음)

    기계적 성질
    주파수 응답DC ~ 약. 2Hz
    측정력DTH-A-5 :약 1.5N,  DTH-A-10 :약 2.2N, DTH-A-20 :약 2.2N

    DTH-A-30 : 약 2.2N,   DTH-A-50 : 약 3N,   DTH-A-100 : 약 4N

    무게

    DTH-A-5 :약 30g,  DTH-A-10 :약 35g DTH-A-20 :약 35g

    DTH-A-30 : 약 40g,   DTH-A-50 : 약 75g,   DTH-A-100 : 약 200g

    (케이블 제외)
    보호 등급IP50(IEC 60529)
    기타
    초기 불균형로드가 완전히 확장된 상태에서 약. -6000 ~ -5000 ×10 -6 변형.

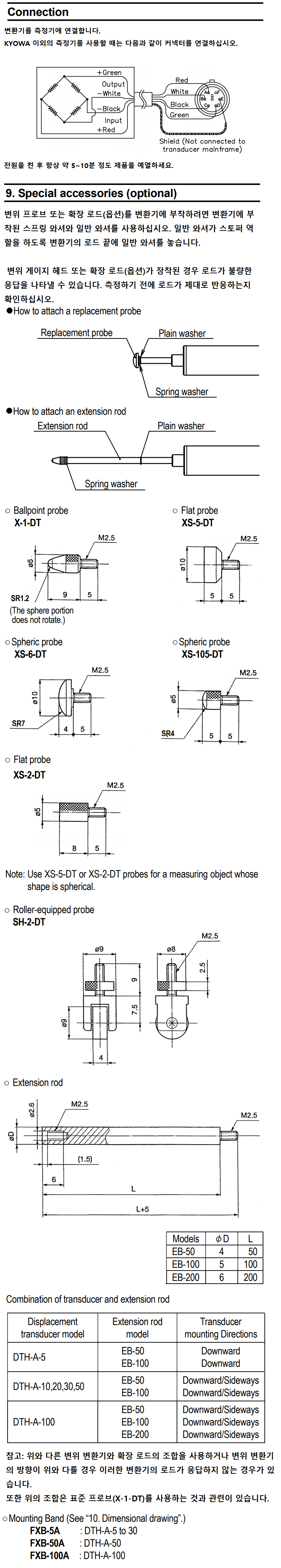

    표준 액세서리장착 밴드 FXB-5A
    옵션 액세서리확장 로드 EB-50, EB-100, EB-200
    교체용 프로브 X, XS, SH
    마그넷 베이스 MB-B

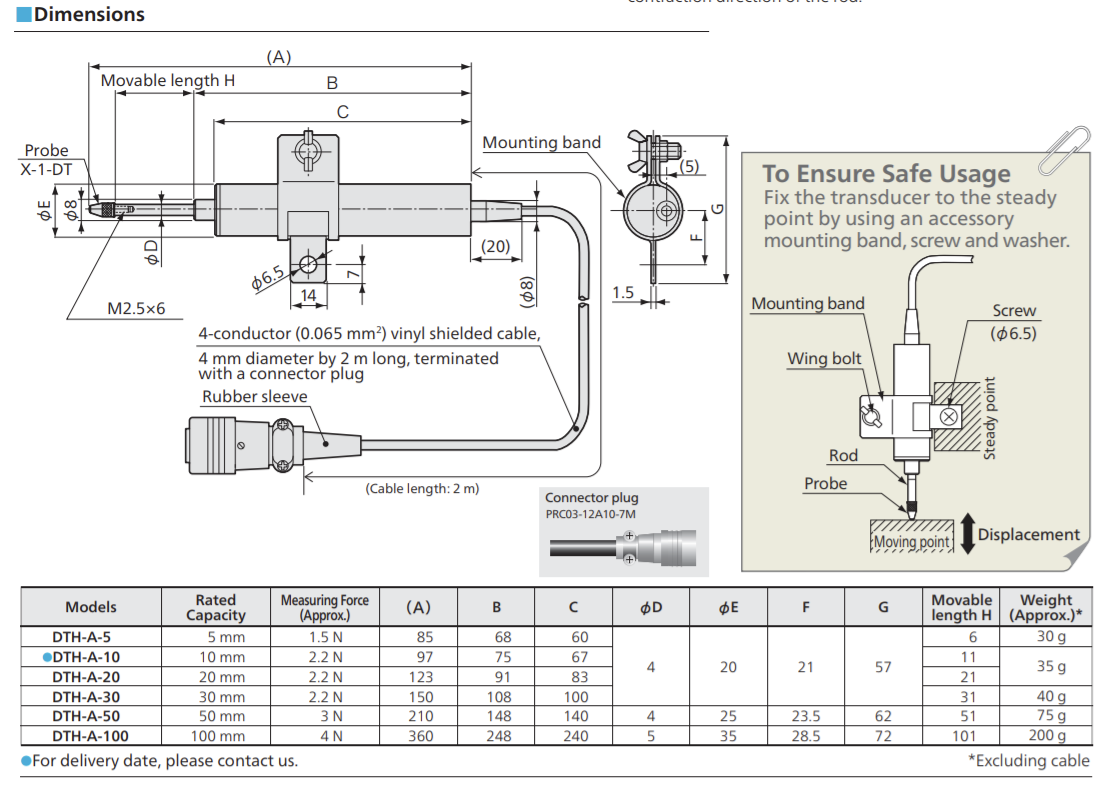

    치수


    안전한 사용을 위해

    액세서리 장착 밴드, 나사 및 와셔를 사용하여 변환기를 안정된 지점에 고정합니다

    비고
    (주1) 로드의 신축 방향 이외의 변위를 가하지 마십시오.
