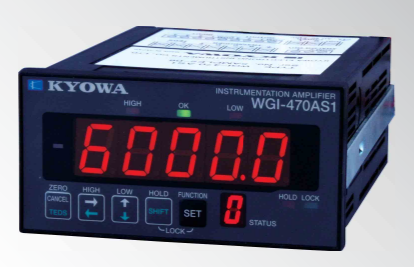

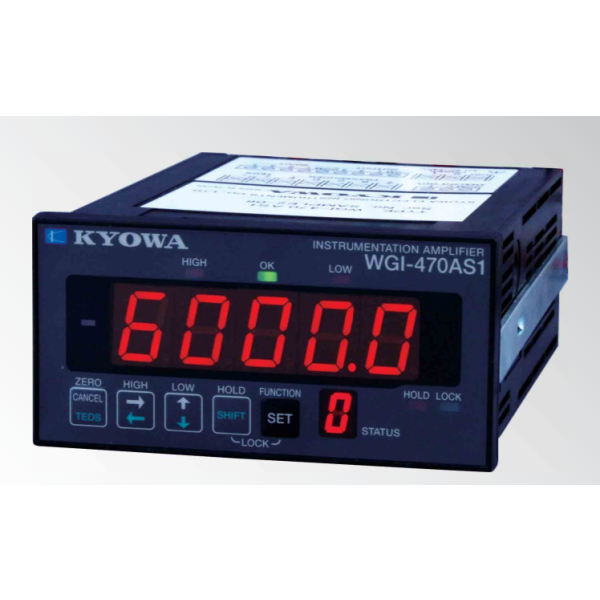

KYOWA WGI-470AS1 계측 증폭기
WGI-470AS1은 스트레인 게이지 변환기와 결합하여 측정에 필요한 최적화된 기능을 갖춘 소형 고속 샘플링 계측 증폭기입니다.
고속 샘플링: 2000회/s
· 2-아날로그 출력: 전압 및 전류 동시 출력, 개별 스케일링
· 피크 홀드: 5가지 피크 홀드
· 3가지 감도 등록: 실부하 교정, 감도 등록 교정, 수치 등록 교정
| 모델 | WGI-470AS1-00: 옵션 없음 WGI-470AS1-01: BCD 출력 WGI-470AS1-02: RS-232C WGI-470AS1-03: RS-485 |
|---|
| 채널 | 1 |
|---|---|
| 적용 가능한 변환기 | 스트레인 게이지 변환기 |
| 호환 가능한 브리지 저항 | 87.5 ~ 1000Ω (350Ω, 4개 병렬 연결) |
| 브리지 여기 | 2VDC, 10VDC, 전환 가능 |
| 측정 범위 | ±3.2mV/V (제로 조정 범위 포함) |
| 영점 조정 범위 | 측정 범위 내 (전원 차단 시 유지되지 않음) |
| 샘플링 속도 | 2000회/초 |
| 해결 | 두 극성 모두에서 64000 카운트/입력 범위 |
| 교정 기능 | 실부하 교정 감도 등록 교정 수치 등록 교정 |
| 디스플레이 기능 | 메인 표시: 5자리(±99999), 극성 LED 보조 표시: 1자리(9) 업데이트 속도: 0.13, 0.25, 0.51, 1.02, 2.03, 4.07, 8.16, 16.28초 (얇게 표시) 비교 판정: 3점( HIGH, OK, LOW) 상태 표시: 2점(HOLD, LOCK) |
| 비선형성 | ±(0.02%FS ±1digit) 이내 |
| 안정 | 영점: ±0.25μV RTI /ºC 감도: ±0.01%/ºC |
| Smoothing Functions | 최소 스케일 : 1, 2, 5, 10, 20, 50, 100 카운트 이동 평균 : 0, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2024 회 필터 : 10, 30, 100Hz 및 플랫 |
| 비교/판단 기능 | 콤퍼레이터 : 2점(HIGH, LOW) 히스테리시스 : 개별 폭 설정 가능 비교모드 : 노멀/홀드 판정 : 1점 |
| 패턴 기능 | 4 그룹의 패턴 파일(비교값)을 등록하고 기능 설정을 통한 전환을 가능하게 합니다. |
| 기능 추가 | 설정 범위: ±99999 |
| 원래 값 표시 기능 | ±3.20000mV/V(6자리) 정확도: ±0.1%FS |
| 레벨 테스트 기능 | 임의 값 표시 가능 |
| HOLD기능 | 디지털 피크 홀드 임의 포인트 홀드(Arbitrary point hold : Sample hold) 피크 홀드 구간 정의 홀드 시간 지정 홀드 시간 지정 연속 피크 홀드 |
| 아날로그 출력 | 전압과 전류의 동시 듀얼 출력 데이터 업데이트: 2000/s (전압과 전류 동시 사용 시, 1000/s) 전압 출력: ±10 V, 독립적인 임의 스케일링 가능 전류 출력: 4 ~ 20 mA, 독립적인 임의 스케일링 가능 자동 정격 용량 풀 스케일 설정 가능 (감도 등록 시, 자동 감도 등록 시) 비선형성: ±0.1%FS 이내 |
| 테드 | TEDS 데이터를 읽어 자동 감도 등록 TEDS 파일을 읽어 자동 감도 등록 |
| 제어 입력 | 4점: Zero 명령 Level 테스트 명령 Hold 명령 Reset 명령 |
| 제어 출력 | 3점: HIGH OK LOW |
| 작동 온도 | -10 ~ 50°C |
| 작동 습도 | 20~85% |
| 전원 공급 장치 | 100~240VAC, 22VA 이하 |

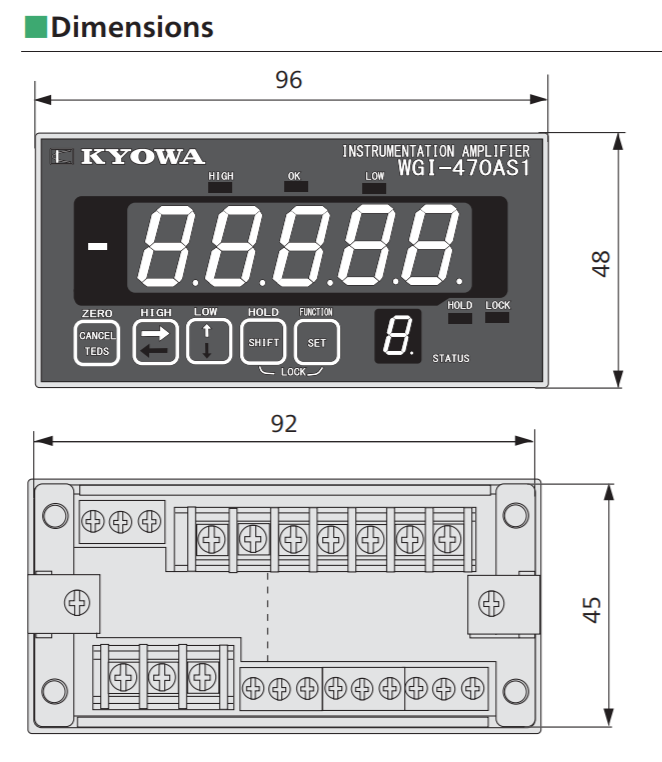

| 치수 | 폭 96 × 높이 48 × 깊이 144 mm |
| 패널 컷 치수 | 92.2 +0.4/-0mm W ×45.2 +0.4/-0mm H 플레이트 두께 0.8 ~ 5.0mm 권장 |
| 무게 | 약 400g |
| 표준 액세서리 | 유닛 씰 취급 설명서 |
|---|
