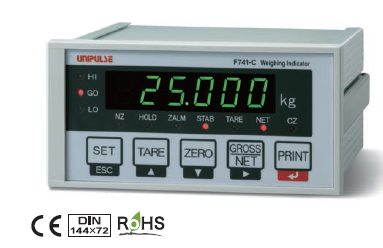

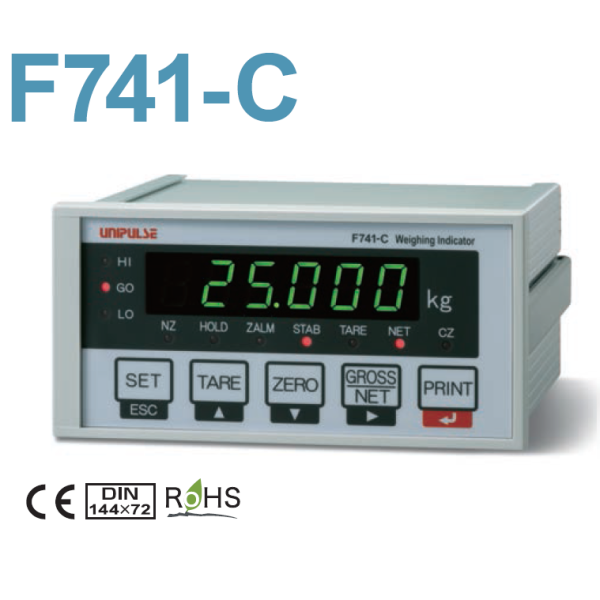

UNIPLUSE F741-C PROFIBUS Indicator
* 100회/초의 고속 A/D 변환 능력으로. (내부 샘플링: 3200회/초) 및 고속 디지털 처리
* 높은 내노이즈성과 안정적인 표시값

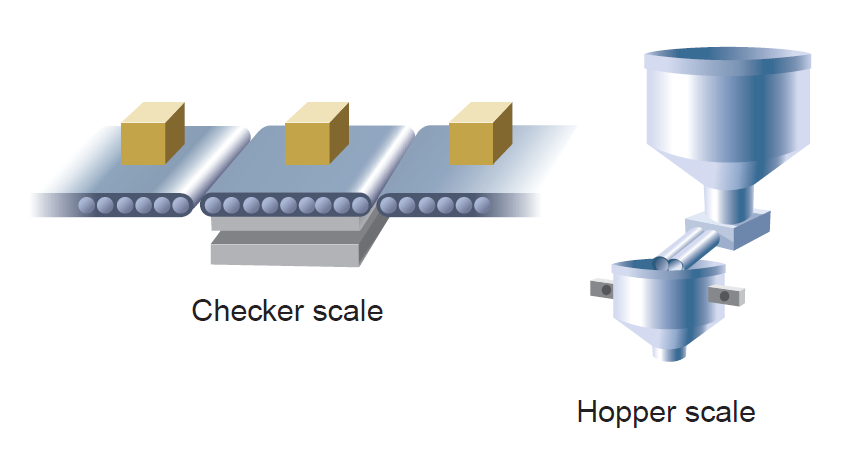

* 체커 및 호퍼 스케일에 편리한 비교 모드
* RS-232C 표준 설치 외에 PROFIBUS 또는 D/A 변환기 중 하나를 선택하여 설치 가능
제품 개요
F741-C는 안정된 표시값을 얻을 수 있는 고노이즈 저항계입니다. 필드버스(PROFIBUS), 직렬 및 아날로그 출력과 호환되며 다양한 플랜트 장치와 결합할 수 있습니다.
Specifications
| 아날로그 섹션 | |
| Excitation voltage | DC10V±5% 출력전류 : 120mA 이내 원격감지형 (350Ω 로드셀은 4개까지 병렬연결 가능) |
|---|---|
| 신호 입력 범위 | -0.2 ~ 2.2mV/V |
| 영점 조정 범위 | 디지털 조작에 의한 자동 조정 0~2.0mV/V |
| 스팬 조정 범위 | 디지털 조작에 의한 자동 조정 0.3 ~ 2.0mV/V |
| 최소 입력 감도 | 0.3μV/카운트 |
| 정확성 | 비선형성: 0.01%/FS 이내 제로 드리프트: 0.2μV/℃ 이내 RTI 게인 드리프트: 15ppm/℃ 이내 |
| 아날로그 필터 | 베셀형 저역통과 필터(-12dB/oct) 차단 주파수 2Hz |
| A/D 변환기 | 전환율: 100회/초 (내부 샘플링 3200회/초) 변환 분해능: 24bit(바이너리) |
| 최소 표시 분해능 | 1/10000 |
| 2차 교정 | 등가 입력 교정 |
| 2차 교정을 위한 최소 표시 분해능 | 1/1000(상온) |
| 설정 섹션 | |
| 설정 방법 | 멤브레인 키를 조작하여 설정합니다. 또한 RS-485 인터페이스를 통해 호스트 컴퓨터에서 설정을 할 수 있습니다. |
|---|---|
| 설정값 메모리 | NOV RAM(비휘발성 RAM) |
| 설정 항목 | ・상한/하한 비교 모드: 상한/하한/유지 시간/영점 근방/용기 설정/용기 표시 ・과/미만 비교 모드: 목표값/초과/미달/유지 시간/영점 근방/용기 설정/용기 표시 ・방출 제어 모드: 최종/보상/설정값 1/비교 금지 시간/판정 시간/완전 출력 시간/영점 부근/용기 설정/용기 표시 비밀번호/디지털필터/움직임감지(기간)/움직임감지(범위)/영점추적(기간)/영점추적(범위)/계량기능1/계량기능2/기능키 무효・잠금/저울 중량값/용량/최소 . 스케일 분할/ DZ 조정 값/ 표시 선택/ 중력 가속도/ 등가 입력 교정/ 영점 교정/ 스팬 교정/ RS-232C I/F/ D/A 출력 모드/ D/A 영점 출력/ D/A 풀 스케일/ PROFIBUS I /F/ PROFIBUS 전송 속도/ 스테이션 번호 |
| 입출력 섹션 | |
| 출력 신호 (3) | HI/ GO/ LO (COMPL/ SP2/ SP1로 변경 가능) 외부 전원에 의한 단락 전류 제한 기능 포함. 트랜지스터 오픈 컬렉터 출력(Emitter=COM 단자) 트랜지스터 ON 시 출력 LO. |
|---|---|
| 입력 신호(1) | 접점(릴레이, 스위치 등) 또는 무전압 접점(트랜지스터, TTL 오픈 컬렉터 출력 등)에 의해 COM 단자와 단락시 TARE ON |
| 상호 작용 | ･ 232: RS-232C 통신 인터페이스 ･ DAC: D/A 컨버터(옵션) 전류 출력 4 ~ 20mA ･ PRF: PROFIBUS 인터페이스(옵션) PROFIBUS-DP V0 * 옵션 1개만 설치 가능 |
| 디스플레이 섹션 | |
| Numerical display tube | 문자 높이 14mm 7세그먼트 녹색 LED(6자리)에 의한 수치 표시 |
|---|---|
| 표시 값 | 6자리, 부호: 가장 높은 자리에서 음수 표시 |
| 표시 빈도 | 3, 6, 13 또는 25회/초 중에서 선택합니다. (시스템 속도는 100회/초입니다.) |
| 단위 | g, kg, t, lb, N, oz, kN 선택 가능 (kg 인쇄 : 기타는 부착된 라벨로 변경) |
| 용량 | 5자리 |
| 최소 스케일 분할 | 1~100의 범위에서 설정이 가능합니다. |
| 소수점 | 0, 0.0, 0.00, 0.000에서 선택 (소수점 위치에 의한 공백 표시 없음) |
| Over display | LOAD: A/D 변환기 입력 초과, OFL1: 순 초과, OFL2: 용량 +9 눈금 분할, OFL3: 총 초과 |
| Center zero | 실제 영점 또는 각 값의 중심이 표시됩니다. |
| 상태 표시 | NZ/ HOLD/ ZALM/ STAB/ TARE/ NET/ CZ/ HI/ GO/ LO/ COMPL/ SP2/ SP1 |
| 일반 성능 | |
| 전원 전압 | AC100~240V(+10%,-15%) [자유 전원 50/60Hz] |
|---|---|
| 전력 소비 | 약 12W |
| Rush current | 18A, 1.5mSec… 100V AC 평균 부하 상태(상온, 콜드 스타트 시) 42A, 1.6mSec…240V AC 평균 부하 상태(상온, 콜드 스타트 시) |
| 작동 조건 | 온도: 작동: -10 ~ +40℃; 보관: -20 ~ +85℃ 습도: 85%RH 이하(결로 없을 것) |

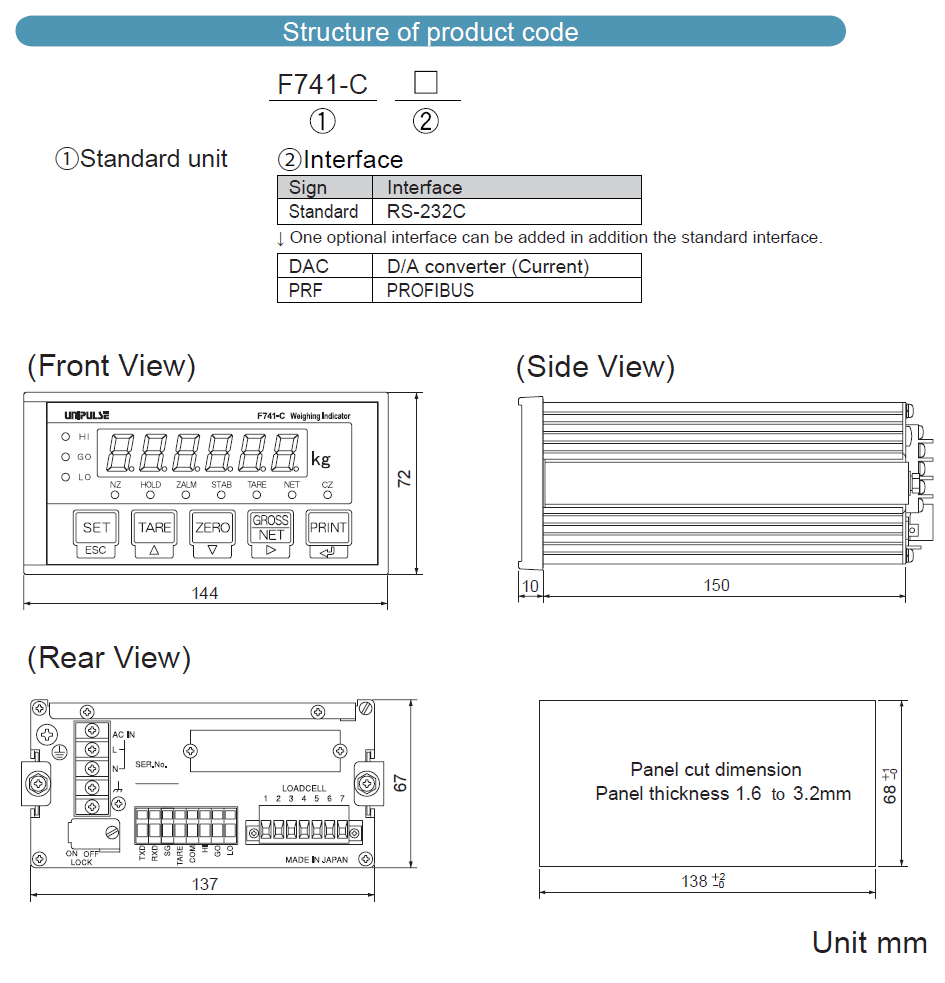

| 치수 | 144(W)×72(H)×160(D) mm (돌출부 제외) |
| 무게 | 약 1.0kg |
| 부속품 | |
| AC 입력 케이블(3m) | 1 |
|---|---|
| 단위 및 상태 표시 라벨 | 1 |
| 단자대 연결용 미니 드라이버 | 1 |
| 점퍼 라인 | 2 |
| D/A 변환기용 커넥터(D/A 변환기 옵션 포함) | 1 |
| 사용 설명서 | 1 |
| 모델 | |
| PRF | PROFIBUS 인터페이스 |
|---|---|
| DAC | D/A 변환기 인터페이스 |
| 모델 | |
| CAAC2P-B3 | AC 입력 코드 3m |
|---|---|
| CAAC3P-CEE7/7-B2 | AC 입력 코드(내전압: 250V) 2m |
| CN80 | 로드셀 입력 커넥터 단자 |
| CN70 | D/A 컨버터 커넥터 |
LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
