UNIPLUSE F701+ 배출계량용 Indicator(F701의 UPDATE품)
* 200회/초의 고속 A/D 변환 및 강력한 디지털 처리 능력.
* 18자리 표시부에 적산값 및 각종 설정값 표시
* 자동저울 순차계량의 편리한 기능
* 표준 내장 RS-232C. CC-Link, BCD 출력, RS-485 또는 D/A 컨버터 중 하나의 옵션 인터페이스 선택 가능
제품 개요

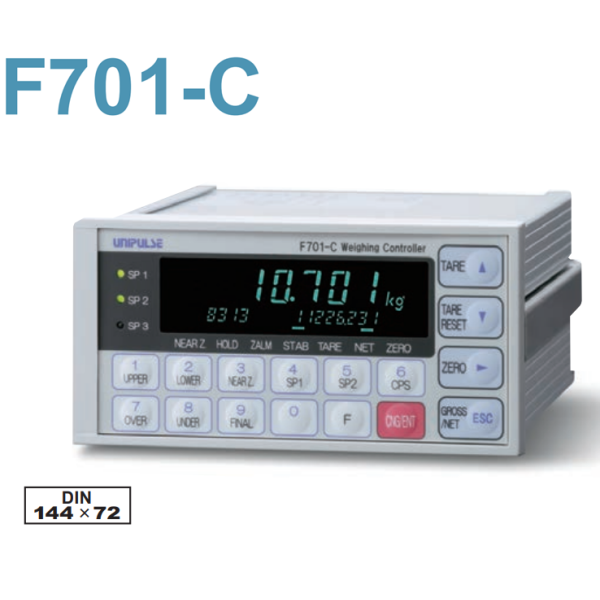

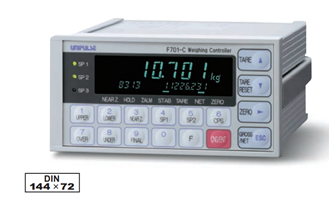

F701-C는 모든 계량 시스템과 호환되는 범용 계량 컨트롤러입니다.
가성비가 뛰어난 실용적인 장비로 고정밀도의 투입 및 배출 계량 제어가 가능한 최종 배출 기능과 호퍼 및 패킹 저울에 필수적인 계량 순서 기능을 갖추고 있습니다.
PLC 또는 BCD 출력, RS-232C, CC-Link 등 다양한 주변기기와 연결할 수 있는 인터페이스를 설치 가능합니다
Specifications
| 아날로그 섹션 | |
| Excitation voltage | 10V DC ±5%, 출력 전류; 120mA 이내 (350Ω에서 최대 4개의 로드셀 병렬연결 가능) |
|---|---|
| 영점 조정 범위 | 0 ~ 2mV/V 러프 조정: 러프 조정 회로를 통한 디지털 제어 미세 조정: 디지털 처리를 통한 자동 조정 방식 |
| 게인 조정 범위 | 0.3 ~ 3.2mV/V 러프 조정: 러프 조정 회로를 통한 디지털 제어 미세 조정: 디지털 처리를 통한 자동 조정 방식 |
| 최소 입력 감도 | 0.3μV/카운트 |
| 정확성 | 비선형성: 0.01% FS 이내 제로 드리프트: 0.2μV/°C 이내 RTI 게인 드리프트: 15ppm/°C 이내 |
| 아날로그 필터 | 베셀 저역 통과 필터(-12dB/oct.), 2, 4, 6, 8Hz에서 선택 가능 |
| A/D 변환기 | 속도: 200회/초 해상도: 24비트(binary) |
| 설정 섹션 | |
| 설정 항목 | – 상한, 하한, 영점 부근, SP1, SP2, 보정, 초과, 미달, 최종 ･ 비교 금지 시간, 판정 시간, 출력 완료 시간, 이송 시간 조정, 자동 영점 시간, 판정 시간. 자동 낙차 보상 조절, 아날로그 필터, 용기 중량 ･ 중량 기능 1, 중량 기능 2, 중량 기능 3, 시퀀스 모드, 기능 키 금지, 디지털 필터, 모션 감지, 제로 트래킹 기간, 제로 트래킹 범위 ･ 저울 중량 값, 용량 , 분 스케일 분할, 순 오버, 그로스 오버, DZ 조절값, 기능 선택, 중력 가속도(영역 번호 입력), 중력 가속도(가속도 입력) ･ D/A 출력 모드, D/A 영점 출력 중량, D/A 풀 스케일, RS-485 I/F, ID 번호, RS-232C I/F, 외부 기능 선택, 설정값 LOCK, 용기 감산 제한 기능 ･ 입력 선택, 출력 선택, CC-Link I/F 점유 국 및 전송 속도, CC-Link I/F 국번 ･ 평균 중량, 최대 중량, 최소 중량, 모집단 표준편차, 표본 표준편차, 데이터 수 (n), 최신 축적 날짜, 최대-최소(R), 옵션 기판 ･ 스팬 보정, 등가 입력 보정, 암호 입력, 제로 보정 |
|---|---|
| 입출력 섹션 | |
| 외부 입력 신호 | ･ COM 단자와 접점(릴레이, 스위치) 또는 무접점(TTL 레벨 트랜지스터 또는 오픈 콜렉터 출력)으로 단락 시 ON ･ G/N, 디지털 영점, 용기 감산 ON, 용기 감산 OFF, 홀드*, 판정*, 피드 /방전, 시작*, 정지*, 적산 명령*, 적산 클리어* * 선택 신호. 최대 4개까지 선택할 수 있습니다. |
|---|---|
| 외부 출력 신호 | ･ 트랜지스터의 오픈 콜렉터 출력(이미터 = COM 단자); 트랜지스터가 ON일 때 출력은 LO입니다. · 영점 부근, SP1, SP2, SP3, 미달, 초과, 하한, 상한, 안정, 중량 알람 또는 오류, 진행 또는 완료, 실행 또는 누적 오류 |
| Interface | ･ SIF: 2선식 직렬 인터페이스(표준); Unipulse 프린터 또는 외부 디스플레이와 연결하기 위한 인터페이스 ･ 232: RS-232C 통신 인터페이스(표준): 호스트 컴퓨터의 명령으로 중량 데이터, 다양한 상태 및 설정 값 쓰기(변경)/읽기 ･ BCO: BCD 병렬 데이터 출력 인터페이스( Optional): 다양한 주변기기에 가중치 데이터를 전송하기 위한 병렬 인터페이스 ･ 485: RS-485 통신 인터페이스 (Optional): RS-232C보다 장거리 통신이 가능합니다. ID 번호가 설정되고 F701-C의 여러 장치가 병렬로 연결됩니다. ･ DAC: D/A 컨버터 인터페이스(옵션); 무게 데이터를 현재 신호로 변환하여 출력하는 인터페이스입니다. ･ CCL: CC-Link 인터페이스(옵션); PLC에 직접 연결합니다. |
| 디스플레이 섹션 | |
| 디스플레이 유닛 | 형광등 표시관에 의한 문자 높이 10.4mm의 숫자 표시(7자리), 보조 표시; 문자 높이 4.0mm |
|---|---|
| 표시 값 | 5자리, 기호; 최상위 자릿수에 마이너스 기호 표시 |
| 단위 | t, kg, g, N, lb, 없음 중에서 선택 가능 |
| 상태 표시 | SP1, SP2, SP3, NEAR ZERO, HOLD, ZERO ALARM, 찌르기, 용기, NET, ZERO, 배터리 상태 |
| 일반 성능 | |
| 전원 전압 | 100 ~ 240V AC(+10% -15%)(무료 전원 공급 장치 50/60Hz) |
|---|---|
| 전력 소비 | 약 15VA |
| 작동 조건 | 온도: 작동 온도 범위 -10 ~ +40°C; 보관 온도 범위 -20 ~ +85°C 습도: 85% RH 이하(비응축) |
| 치수 | 144(W)×72(H)×160(D) mm (돌출부 미포함) |
| 무게 | 약 1.0kg |
| Attachments | |
| AC 입력 코드(정격 정격: 125V) 3m | 1 |
|---|---|
| 미니 드라이버 | 1 |
| FCN 시리즈 I/O 커넥터(커버 포함) | 1 |
| 점퍼 케이블 | 2 |
| 사용 설명서 | 1 |
| BCD 출력 커넥터(BCD 출력 옵션 장착 시) | 1 |
| RS-485 커넥터(RS-485 옵션 장착 시) | 1 |
| D/A 컨버터 커넥터(D/A 컨버터 옵션 장착 시) | 1 |
| CC-Link 커넥터(CC-Link 옵션 장착 시) | 1 |

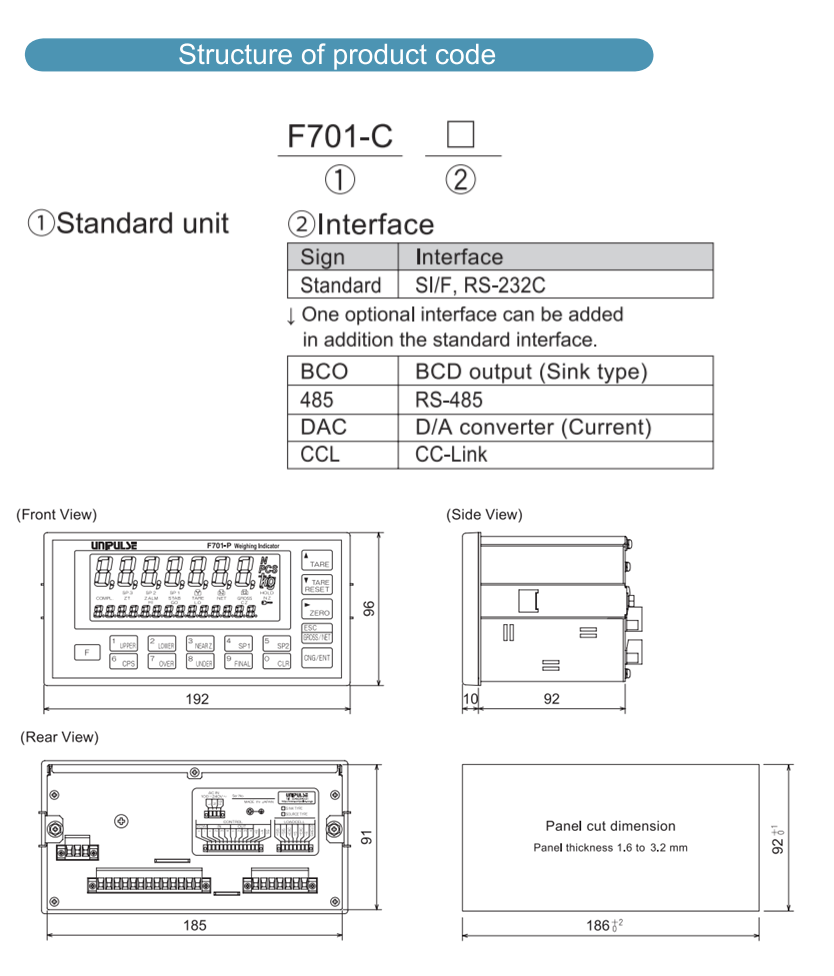

| 모델 | |
| BCO | BCD 병렬 데이터 출력 인터페이스 |
|---|---|
| 485 | RS-485 통신 인터페이스 |
| 다시안 | D/A 변환기 인터페이스 |
| CCL | CC-링크 인터페이스 |
| 장착 가능한 옵션 수 | 1 |
| 모델 | |
| CAAC2P-B3 | AC 전원 코드 3m |
|---|---|
| CAAC3P-CEE7/7-B2 | AC 전원 코드 (전압 저항: 250V) 2m |
| CN34 | RS-232C용 D-Sub 9p 커넥터 |
| CN50 | FCN 시리즈 I/O 커넥터(커버 포함) |
| CN55 | FCN 시리즈 I/O 커넥터(대각선 커버 포함) |
| CN70 | D/A 컨버터 커넥터 |
| CN71 | RS-485·CC-Link 커넥터 |
| CN80 | 아날로그 I/O 커넥터 단자 |
| F720 장착 패널 | F252/F280에서 F701-C로의 변환용 마운팅 패널 |
| LB01-XH | 리튬 배터리(XH 커넥터 포함) |
LED, 형광등, LCD 등의 디스플레이 장치는 제조 공정이나 생산 로트에 따라 색조에 개체차이가 있을 수 있는 점 양해 부탁드립니다.
