MAGNESCALE SQ47 / SQ57 Linear Encoder > 변위계

MAGNESCALE SQ47 / SQ57 Linear Encoder 요약정보 및 구매

프로파일 스케일, SQ47: 90 ~ 6,240mm / SQ57 : 70 ~ 6,270mm

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 SQ47 / SQ57

관련상품

  • 상품 정보

    상품 상세설명

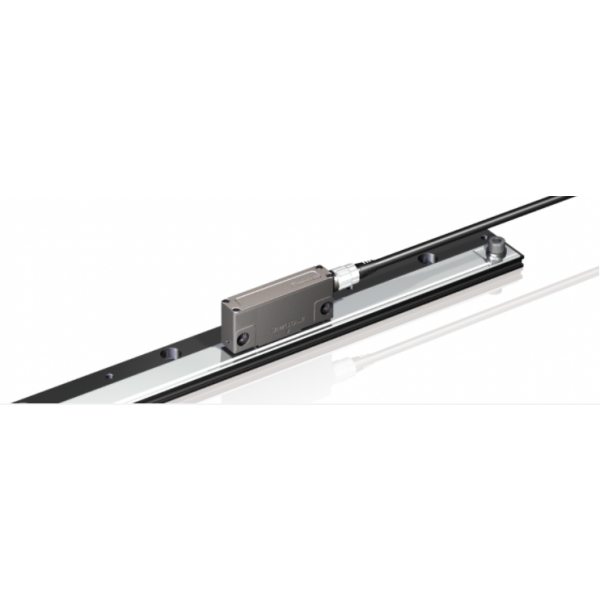

    MAGNESCALE SQ47 / SQ57 Linear Encoder





    • 넓은 간격 및 여유 공차
    • 개별 비접촉 부품 설계
    • 5nm 고해상도
    • IP67 보호 등급의 밀폐 구조
    • 프로토콜 : FANUC, Mitsubishi, YASKAWA, SIEMENS AG



     개요

    본 제품은 공작기계 등 고정밀 위치결정이 필요한 장치에 위치 신호를 출력하는 스케일 시스템입니다.


    특징

    ・스케일・센서 헤드 분리형의 심플 구조입니다.

    ・스케일부・센서 헤드부를 각각 밀봉 구조로 함으로써 IP67을 달성하고 있습니다.

    ・센서 헤드와 접속 케이블은 커넥터로 접속되어 있으므로 탈착 가능합니다. 이렇게 하면 센서 헤드 설치 작업과 케이블 배선이 용이해집니다.

    ・스케일 신호 레벨의 변화를 보정하는 기능을 내장하고 있어 고정밀도의 위치 결정이 가능합니다. 당사의 독자적인 고정밀도 보정 기능을 채용해, 고정밀도와 고분해능을 실현하고 있습니다.


    Specifications


    Specifications

    Magnescale은 사전 통지 없이 제품 사양을 변경할 수 있는 권리를 보유합니다.

    모델명SQ47SQ57
    유효 길이90 ~ 6,240mm70 ~ 6,270mm
    정확성±(1.5+1.5L/1000) µm
    해결0.005/0.01/0.05/0.1/0.5/1 µm에서 선택 가능
    최대 응답 속도200m/min(직렬 통신 포함)
    진동 저항250m / s의 2 (Hz에서 50 Hz에서 2,000)
    내충격성980m / s의 2 (11 ms)
    보호 설계 등급IP67
    최대 전력 소비1.3W
    전원 전압DC 5V±5%
    작동 온도0°C ~ 50°C
    규약FANUC, Mitsubishi, YASKAWA, SIEMENS AG
    옵션연결 케이블: CH23 시리즈
