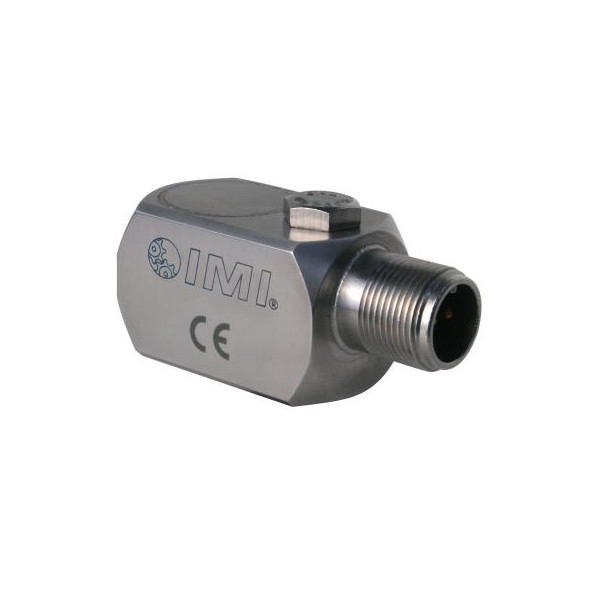

638A06 | 극저온 산업용 세라믹 전단 ICP® 가속도계 > 진동/가속도/각도센서

638A06 | 극저온 산업용 세라믹 전단 ICP® 가속도계 요약정보 및 구매

극저온, 산업용, 석영 전단 ICP 가속, 25mV/g, 4~1.5kHz, 상단 출구, 2핀 연결, 측정범위 : ±200 g

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 638A06

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

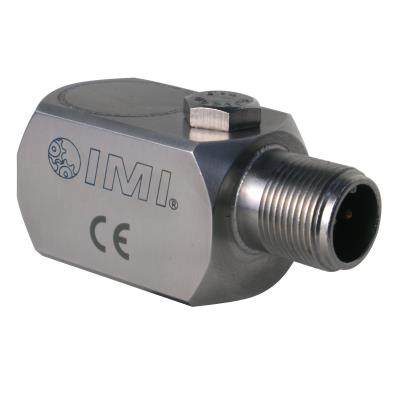

    638A06 |  극저온 산업용 세라믹 전단 ICP® 가속도계







    극저온, 산업용, 석영 전단 ICP 가속, 25mV/g, 4~1.5kHz 측면 출구, 2핀 연결

    • 감도: (±10%)25mV/g(2.54mV/(m/s²))
    • 주파수 범위: (±3dB)240 ~ 90000cpm(4 ~ 1500Hz)
    • 감지 요소: 석영
    • 측정 범위: ±200g(±1962m/s²)
    • 무게: 181g(6.4oz)
    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±10 %)25 mV/g(200 g=5V)2.54 mV/(m/s²)[1]
    Measurement Range±200 g pk±1962 m/s²
    Frequency Range (±5 %)600 to 24000 cpm10 to 400 Hz[2]
    Frequency Range (±3 dB)240 to 90000 cpm4 to 1500 Hz
    Filter TypeLow PassLow Pass
    Electrical Filter Corner Frequency1.5 kHz1.5 kHz
    Electrical Filter Roll-off12 dB/octave12 dB/octave
    Resonant Frequency≥1200 kcpm≥20 kHz[4]
    Broadband Resolution (1)1 mg rms0.01 m/s² rms[4]
    Non-Linearity±1 %±1 %[3]
    Transverse Sensitivity≤5 %≤5 %
    Sensitivity (±10 %)25 mV/g2.54 mV/(m/s²)[1]
    Measurement Range±200 g±1962 m/s²
    Frequency Range (±5 %)600 to 24000 cpm10 to 400 Hz[2]
    Frequency Range (±3 dB)240 to 90000 cpm4 to 1500 Hz
    Filter TypeLow PassLow Pass
    Electrical Filter Corner Frequency1.5 kHz1.5 kHz
    Electrical Filter Roll-off12 dB/octave12 dB/octave
    Resonant Frequency≥1200 kcpm≥20 kHz[4]
    Broadband Resolution (1)1 mg rms0.01 m/s² rms[4]
    Non-Linearity±1 %±1 %[3]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)1000 g pk9810 m/s² pk
    Temperature Range-320 to +250 °F-196 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[4]
    Overload Limit (Shock)1000 g pk9810 m/s² pk
    Temperature Range-320 to +250 °F-196 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[4]
    ELECTRICAL
    Settling Time (within 1% of bias)≤3 sec≤3 sec
    Discharge Time Constant0.05 to 0.5 sec0.05 to 0.5 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation1.6 to 20 mA1.6 to 20 mA
    Output Impedance≤100 Ohm≤100 Ohm
    Output Bias Voltage7 to 11 VDC7 to 11 VDC
    Spectral Noise (1 Hz)600 µg/√Hz5890 (µm/sec2)/√Hz
    Spectral Noise (10 Hz)120 µg/√Hz1180 (µm/sec2)/√Hz[4]
    Spectral Noise (100 Hz)36 µg/√Hz355 (µm/sec2)/√Hz[4]
    Spectral Noise (1 kHz)25 µg/√Hz250 (µm/sec2)/√Hz[4]
    Spectral Noise (10 kHz)6 µg/√Hz59 (µm/sec2)/√Hz
    Electrical Isolation≥100000000 Ohm≥100000000 Ohm
    Settling Time (within 1% of bias)≤3 sec≤3 sec
    Discharge Time Constant0.05 to 0.5 sec0.05 to 0.5 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation1.6 to 20 mA1.6 to 20 mA
    Output Impedance≤100 Ohm≤100 Ohm
    Output Bias Voltage7 to 11 VDC7 to 11 VDC
    Spectral Noise (1 Hz)600 µg/√Hz5890 (µm/sec2)/√Hz
    Spectral Noise (10 Hz)120 µg/√Hz1180 (µm/sec2)/√Hz[4]
    Spectral Noise (100 Hz)36 µg/√Hz355 (µm/sec2)/√Hz[4]
    Spectral Noise (1 kHz)25 µg/√Hz250 (µm/sec2)/√Hz[4]
    Spectral Noise (10 kHz)6 µg/√Hz59 (µm/sec2)/√Hz
    Electrical Isolation≥100000000 Ohm≥100000000 Ohm
    PHYSICAL
    Size - Length2.25 in57.4 mm
    Size - Width1 in25.4 mm
    Size - Height1 in25.4 mm
    Weight6.4 oz181 gm[4]
    Mounting Thread1/4-28 UNF1/4-28 UNF[5]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementQuartzQuartz
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingHermeticHermetic[6]
    Electrical Connector2-Pin MIL-C-50152-Pin MIL-C-5015
    Electrical Connection PositionSideSide
    Size - Length2.25 in57.4 mm
    Size - Width1 in25.4 mm
    Size - Height1 in25.4 mm
    Weight6.4 oz181 gm[4]
    Mounting Thread1/4-28 UNF1/4-28 UNF[5]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementQuartzQuartz
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingHermeticHermetic[6]
    Electrical Connector2-Pin MIL-C-50152-Pin MIL-C-5015
    Electrical Connection PositionSideSide
    * All specifications are at room temperature unless otherwise specified




    SPECIFICATION NOTES

    [1] 변환 계수 1g = 9.81m/s².
    [2] 1Hz = 60cpm(분당 주기).
    [3] 0 기반, 최소제곱, 직선 방법.
    [4] 전형적인.
    [5] 1/4-28은 S.I. 단위에 상응하는 것이 없습니다.
    [6] 1450psi[10,000kPa]까지 수압 테스트를 거친 설계.
    [7] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.


    ACCESSORIES

    Supplied
    081A731/4-28 x 1.34" hex head captive thru bolt1
    ICS-6NIST-traceable single axis amplitude response cal from 10 Hz to upper 3 dB point1
    Supplied
    081A731/4-28 x 1.34" hex head captive thru bolt1
    ICS-6NIST-traceable single axis amplitude response cal from 10 Hz to upper 3 dB point1


    OPTIONAL VERSIONS

    ( EX ) Hazardous Area Approval- contact factory for specific approvals


    ( M ) Metric Mount
    ACCESSORIES:
    Supplied081M260Accessory for Vibration Division Product1
