AMTI 다축 FORCE PLATE MC6
MC6은 상단 표면에 나사산 인서트가 있고 T 슬롯 장착을 위한 플랜지 베이스가 있는 6축 변환기입니다. 고강도 알루미늄 합금(7075-T6)은 거친 제조 및 테스트 환경을 견딜 수 있도록 전체적으로 사용됩니다. 내구성 있는 양극 산화 마감 처리로 외부 부식을 방지하고 엘라스토머 0링 씰이 스트레인 게이지와 배선을 보호합니다. 스트레인 게이지의 내부 포팅은 긴 수명과 일관되고 안정적인 성능을 더욱 보장합니다.

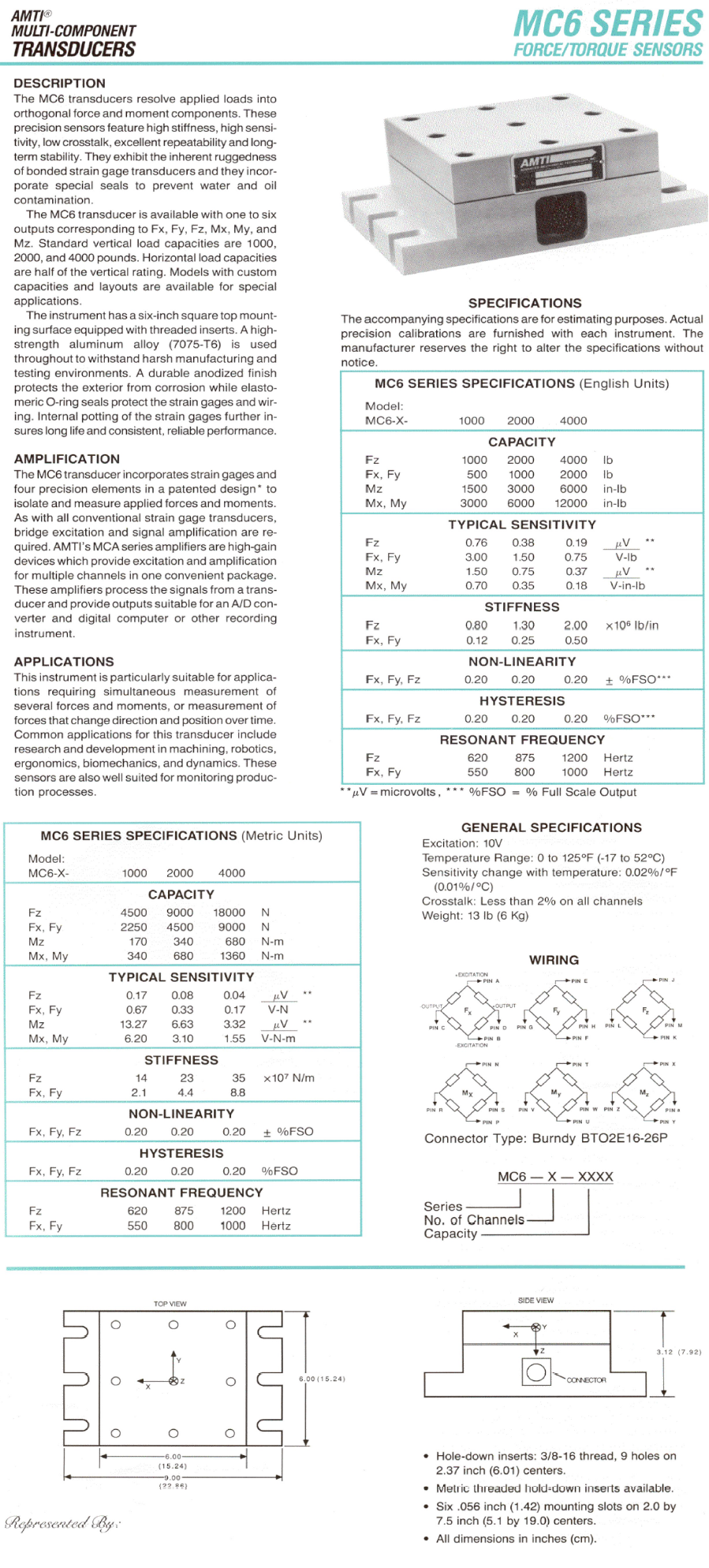

DESCRIPTION
MC6 변환기는 적용된 하중을 직교 힘 및 모멘트 구성요소로 분해합니다. 이 정밀 센서는 고강성, 고감도, 낮은 누화, 우수한 반복성 및 장기 안정성이 특징입니다. 본딩된 스트레인 게이지 변환기의 고유한 견고함을 나타내며 물과 기름 오염을 방지하기 위해 특수 씰이 통합되어 있습니다.

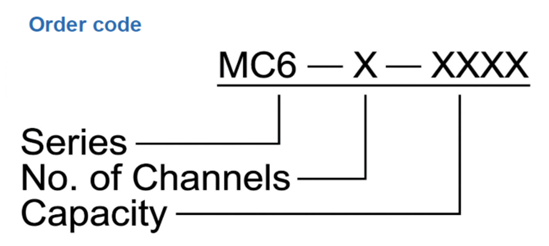

MC6 변환기는 Fx, Fy, Fz, Mx, My 및 Mz에 해당하는 1~6개의 출력을 사용할 수 있습니다. 표준 수직 하중 용량은 1000, 2000 및 4000파운드입니다. 수평 하중 용량은 수직 정격의 절반입니다. 맞춤형 용량 및 레이아웃이 있는 모델은 특수 용도에 사용할 수 있습니다.

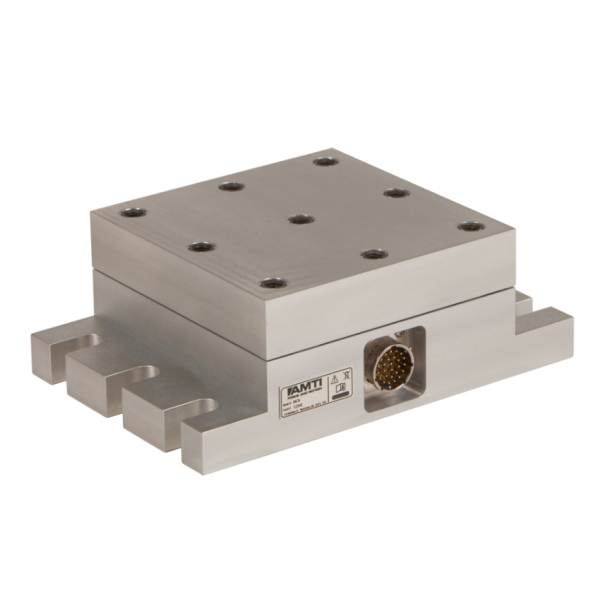

기기에는 나사산 인서트가 장착된 6인치 정사각형 상단 장착 표면이 있습니다. 고강도 알루미늄 합금(7075-T6)은 거친 제조 및 테스트 환경을 견딜 수 있도록 전체적으로 사용됩니다. 내구성 있는 양극 산화 마감 처리로 외부 부식을 방지하고 엘라스토머 0-링 씰이 스트레인 게이지와 배선을 보호합니다.
스트레인 게이지의 내부 포팅은 긴 수명과 일관되고 안정적인 성능을 더욱 보장합니다.
확대
MC6 변환기는 적용된 힘과 모멘트를 분리하고 측정하기 위해 특허받은 디자인에 스트레인 게이지와 4개의 정밀 요소를 통합합니다.
모든 기존 스트레인 게이지 변환기와 마찬가지로 브리지 여기 및 신호 증폭이 필요합니다.
AMTl의 MCA 시리즈 증폭기는 하나의 편리한 패키지에서 여러 채널에 대한 여기 및 증폭을 제공하는 고이득 장치입니다.
이 증폭기는 변환기의 신호를 처리하고 AID 변환기 및 디지털 컴퓨터 또는 기타 녹음 기기에 적합한 출력을 제공합니다.
애플리케이션
이 기기는 여러 힘과 모멘트를 동시에 측정하거나 시간이 지남에 따라 방향과 위치를 변경하는 힘을 측정해야 하는 응용 분야에 특히 적합합니다.
이 변환기의 일반적인 응용 분야에는 기계 가공, 로봇 공학, 인체 공학, 생체 역학 및 역학의 연구 개발이 포함됩니다. 이 센서는 생산 공정 모니터링에도 매우 적합합니다.

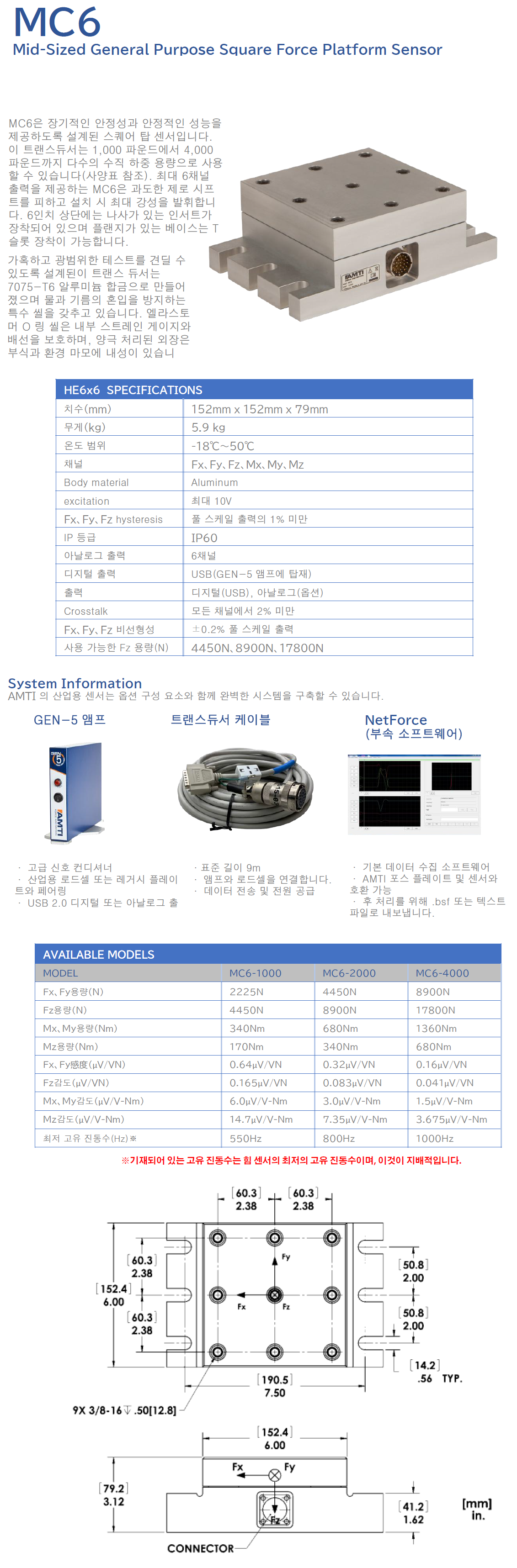

MC6-공통
| 치수(가로x세로x높이) | 152 x 152 x 84.07mm | IP 등급 | IP60 |
| 무게 | 5.91kg | 감지 요소 | 스트레인 게이지 브리지 |
| 채널 | Fx, Fy, Fz, Mx, My, Mz | 증폭기 | 필수 |
| 본체 재질 | 알류미늄 | 아날로그 출력 | 6채널 |
| 온도 범위 | -17.78 ~ 51.67°C | 디지털 출력 | USB: GEN-5 포함 |
| 자극 | 최대 10V | Crosstalk* | 모든 채널에서 < 2% |
| Fx, Fy, Fz 히스테리시스 | ± 0.2% 전체 범위 출력 | Fx, Fy, Fz 비선형성 | ± 0.2% 전체 범위 출력 |
| 채널 | FX | Fy | Fz | 단위 | MX | My | Mz | 단위 |
| 용량 | 2225 | 2225 | 4450 | N | 340 | 340 | 170 | Nm |
| 감도 | 0.674 | 0.674 | 0.171 | μv/vN | 6.2 | 6.2 | 13.28 | μv/vNm |
| 고유진동수 | 550 | 550 | 620 | Hz | - | - | - | Hz |
| 강성(X 10 5 ) | 210 | 210 | 1403 | N/m | - | - | - | Nm/rad |
MC6-2000
| 채널 | FX | Fy | Fz | 단위 | MX | My | Mz | 단위 |
| 용량 | 4450 | 4450 | 8900 | N | 680 | 680 | 340 | Nm |
| 감광도 | 0.337 | 0.337 | 0.0854 | μv/vN | 3.1 | 3.1 | 6.64 | μv/vNm |
| 고유진동수 | 800 | 800 | 875 | Hz | - | - | - | Hz |
| 강성(X 10 5 ) | 421 | 421 | 2805 | N/m | - | - | - | Nm/rad |
MC6-4000
| 채널 | FX | Fy | Fz | 단위 | MX | My | Mz | 단위 |
| 용량 | 8900 | 8900 | 17800 | N | 1360 | 1360 | 680 | Nm |
| 감광도 | 0.169 | 0.169 | 0.0427 | μv/vN | 1.55 | 1.55 | 3.32 | μv/vNm |
| 고유진동수 | 1000 | 1000 | 1200 | Hz | - | - | - | Hz |
| 강성(X 10 5 ) | 842 | 842 | 5611 | N/m | - | - | - | Nm/rad |
