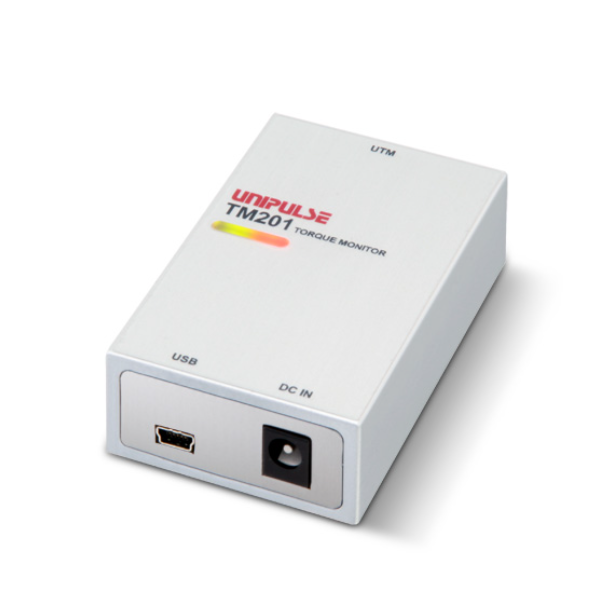

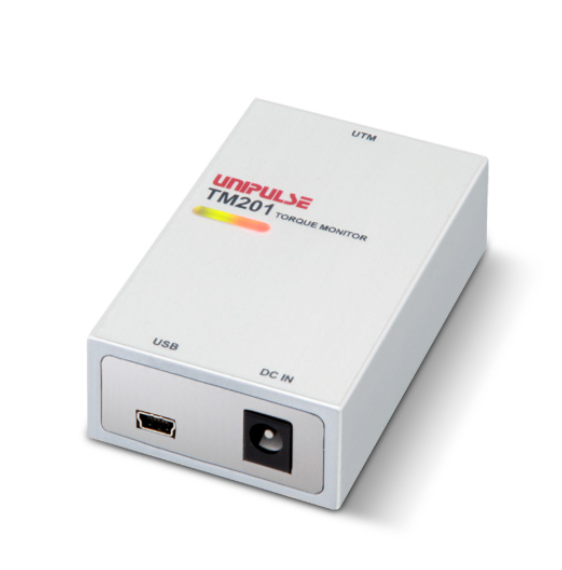

UNIPULSE TM201 UTMⅡ/UTMV용 USB 인터페이스 장치

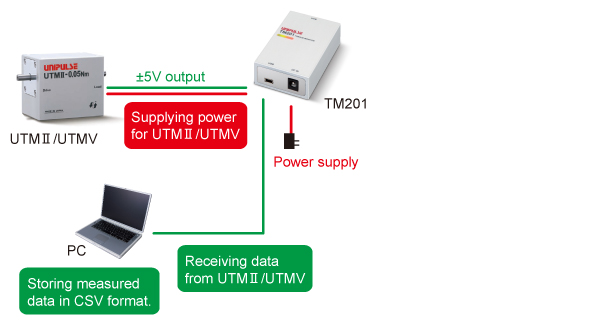

・ USB0을 통해 UTMⅡ/UTMV에서 전송된 실시간 데이터를 표시합니다.
・ 그래프의 토크, 회전 속도, 전력 및 시간을 십자선으로 지정할 수 있습니다.
・ 측정(숫자) 데이터는 CSV 형식으로 자동 저장됩니다.
・ 간편한 교정 센서 유형 및 표시 조건의 간단한 선택으로!

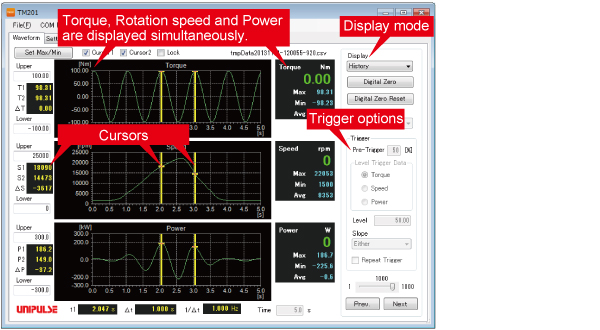

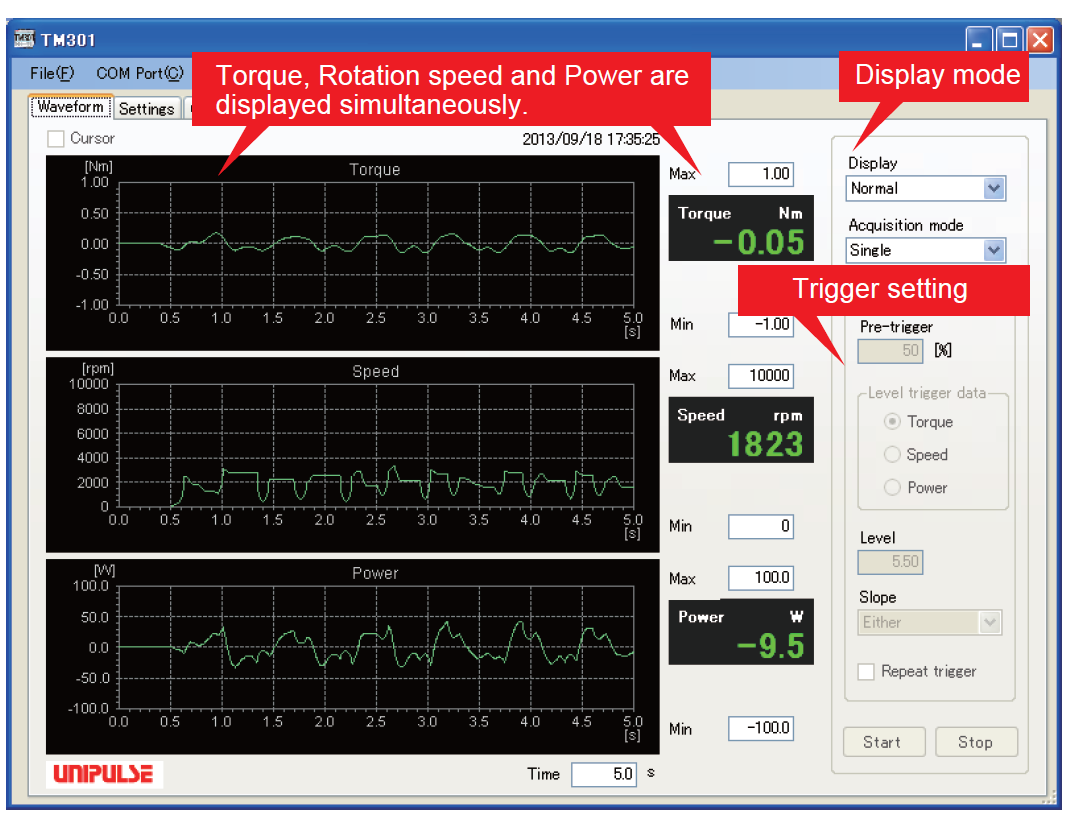

■ 표시 모드
[Normal]
진행 중인 파형 데이터가 표시됩니다.
파형 데이터의 최대값, 최소값, 평균값을 표시합니다.
1. 싱글
"시작" 버튼을 누른 후, 데이터는 미리 설정된 시간 동안 1회 기록됩니다.
2. 연속
"Single" 모드 작동은 "stop" 버튼을 누를 때까지 주기로 반복됩니다.
3. 레벨 트리거
"시작" 버튼을 누르면 트리거 대기 상태가 됩니다. 입력 레벨이 트리거 레벨을 초과하면 데이터 가져오기를 시작합니다.
[이력]
이전의 파형 데이터를 표시할 수 있습니다(파형 데이터의 최대 1000개 파일 저장 가능).
■ 트리거 옵션
・프리 트리거・레벨 트리거 데이터・트리거 레벨
・트리거 슬로프 ・반복 트리거
■ 커서(최대: 2개)
커서 위치의 토크 판독값과 두 판독값 간의 차이가 표시됩니다.
* TM201을 사용하기 위해서는 PC와 전용 소프트웨어가 필요합니다.
USB 인터페이스 옵션용 애플리케이션 소프트웨어는 이 페이지에서 다운로드할 수 있습니다.
토크 센서 입력｜rpm용 펄스 입력｜UTMⅡ/UTMV용 전원｜표시부｜인터페이스｜일반 성능｜어태치먼트
| 토크 센서 입력(전압 입력) | |
| 신호 입력 범위 | -5 ~ +5V 입력 임피던스 : 1MΩ 이상 |
|---|---|
| 정확성 | 비선형성 : 0.02%FS±1digit 이내 Zero Drift : 0.2mV/℃ 이내 RTI Gain Drift : 0.01%/℃ 이내 |
| 아날로그 필터 | 1차 저역 통과 필터 1kHz(고정) |
| 디지털 필터 | 2차 저역 통과 필터 fc = 3, 30, 300, OFF(가변) |
| 데이터 출력 속도 | 300회/초 해상도 : 24bit(바이너리) 5V에 대해 1/30000 |
| rpm용 펄스 입력(오픈 컬렉터용 입력) | |
| 최대 입력 주파수 | UTMⅡ/UTMV 시리즈의 펄스 출력 주파수와 호환 |
|---|---|
| 최소 입력 주파수 | 15, 10, 5, 3, 2rpm 중에서 선택(맥박수 4ppr일 때) 60, 40, 20, 12, 8rpm에서 선택(맥박수 1ppr일 때) |
| 최소 펄스 폭 | 50μs |
| 회로 레이아웃 | 무전압(건식) 접점 입력(마이너스 커먼): 오픈 컬렉터 출력 연결 가능(Ic= 약 10mA) |
| UTMⅡ/UTMV용 전원 | |
| 전원 공급 장치 | DC24V(UTMⅡ/UTMV 1대) |
|---|---|
| 디스플레이 섹션 | |
| LED 상태 표시등 | LED(적색) : 전원/경보상태 LED(녹색) : UTMⅡ/UTMV 정상동작 |
|---|---|
| 상호 작용 | |
| 상호 작용 | USB |
|---|---|
| 일반 성능 | |
| 전원 공급 장치 | AC100V ~ 240V(+10%-15%) (자유 전원 50/60Hz) * 제공된 AC 어댑터 사용 시. |
|---|---|
| 전력 소비 | 4W 유형(AC 어댑터) |
| 운영 | 온도 : 작동 0℃ ~ +40℃ 보관 -10℃ ~ +60℃ 습도 : 80%RH 이하(비응결) |
| 치수 | 50(W)×23(H)×80(D) mm (돌출부 제외) |
| 무게 | 약 120g |
| CE 마킹 인증 | EMC 지침 EN61326-1 안전 표준 EN62311 주문 시 CE 마킹 인증 제품에 대한 요구 사항을 지정하십시오. |
| 첨부 파일 | |
| 설치 가이드 ×1 TM201용 AC 어댑터 1.8m ×1 UTMⅡ/UTMV 연결용 케이블 2m ×1 MiniUSB -USB 케이블 1.8m ×1 | |
| 모델 | 설명 |
| CA81-USB | miniUSB-컴퓨터 USB 케이블 1.8m |
|---|---|
| CATM21-M | UTMⅡ/UTMV 연결용 2m 케이블 |
| CATM51-M | UTMⅡ/UTMV 연결용 5m 케이블 |
| CN90 | UTMⅡ/UTMV용 방수 플라스틱 커넥터 |
| TM201 AC PIN | AC 어댑터(JAPAN AC PIN) |
| TM201 AC PIN EU | AC PIN(EU) 전환 |
