PVT IN ONE SWEEP 초고압, 극소량 샘플, 놀라운 내구성
HyperVisc PVT는 획기적인 점도계입니다.
이제 HyperVisc PVT를 통해서 극소량의 오일 등의 유체 샘플을 실시간으로 감시할 수 있게 되었습니다. 35년 역사의 하이드라모션의 기술력이 집약된 내열, 내압, 초정밀 점도 센서입니다.

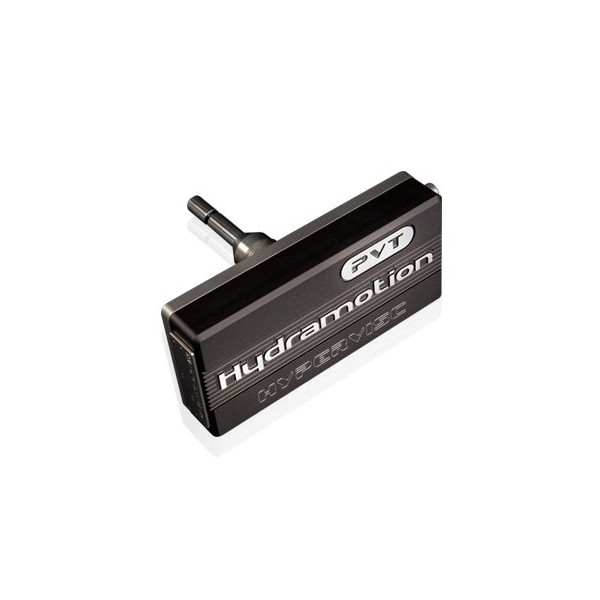

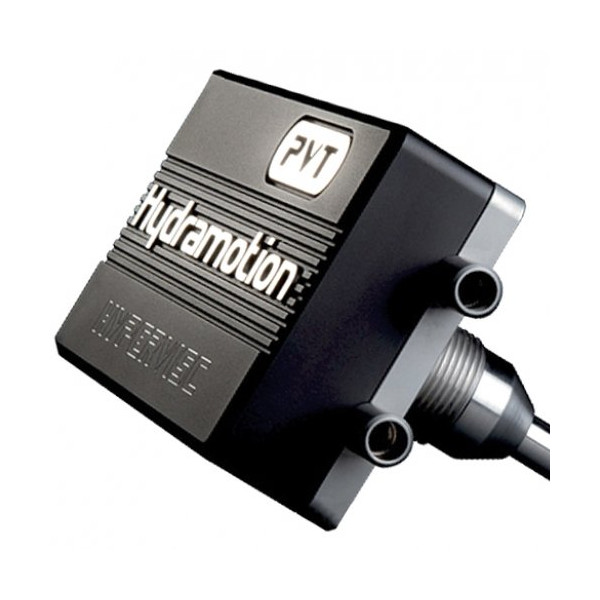

HYPERVISC
PVT Viscometer
• Flow-thru 능력
• 연속 측정
• 유지 관리 없음
• 입자의 영향을 받지 않음
압력이 가해지면 가장 잘 작동합니다.
처음부터 설계 개요는 까다로운 열 관리 문제 없이 극한의 온도와 압력에서 지속적으로 작동할 수 있는 사용이 간편한 센서를 만드는 것이었습니다. 고체 합금 센서는 이를 쉽게 수행합니다. 최대 350°C의 온도 범위와 20,000psi를 초과하는 압력이 표준이며 특수 작업 부서를 통해 더 높은 범위를 사용할 수 있습니다 .
♣ 빠른. 실용적인. 호환 가능
▶ HyperVisc는 4ml의 소량 유체 점도를 측정할 수 있으며, 주문자에 따라 샘플 유량을 더 감소시킬 수 있습니다. 모든 접액부 재질은 내구성을 위해 합금 C276으로 제조됩니다.
▶ 가볍고 컴팩트한 센서는 어떤 각도로든 장착할 수 있으며, 대부분의 오븐 배열에 쉽게 맞습니다. 상대적으로 낮은 열질량은 트랜스 듀서가 테스트 유체와 열평형을 유지하도록 함으로써 응답 온도 사이클을 선호합니다.
♣ 연속 PVT 트레이싱
▶ HyperVisc의 넓은 점도 범위는 매우 유익합니다. 시간이 많이 걸리는 범위와 샘플 변경, 가져올 수 있는 측정 무결성 손실없이 전체 온도-압력 곡선을 통해 단일 유체 샘플을 실행할 수 있습니다.
▶ 결과적으로 여러 코어 샘플을 중단없이 빠르게 프로파일링 할 수 있습니다. 높은 충실도 측정을 통해 PVT 곡선의 세부적인 뉘앙스가 드러납니다. 포획 샘플의 반복 시험 사이클링에 의해 관심 영역을 검사하고 재검사 할 수 있습니다.
♣ 완벽한 시스템

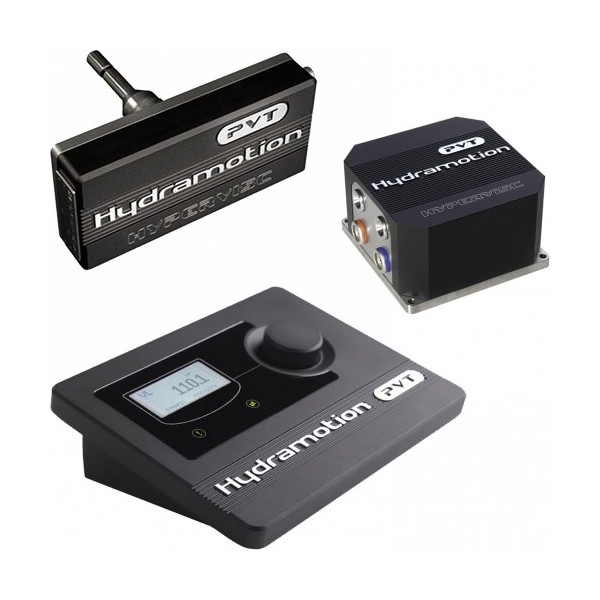

▶ HyperVisc 는 획기적인 센서 그 이상이며, 완전히 통합된 측정 시스템입니다. PVT 측정은 매 초마다 이루어지고 HV750 프로세서에 표시되며 Hydramotion의 ViscoLink 트렌드 소프트웨어를 사용하여 데이터 로깅을 위해 PC / 태블릿에 직접 연결됩니다.
▶ HV750의 아날로그 및 디지털 출력은 오븐 제어와 같은 녹음 또는 자동화 기능에 사용될 수 있습니다. 모든 구성 요소는 작업대나 현장에서 무시할 수 없는 유지 보수를 제공하는 견고한 합금으로 가공된 산업적으로 견고한 장치입니다.
▶ HyperVisc는 필요한 모든 케이블 (쉬운 연결을 위해 색상으로 구분)과 함께 즉시 교정되어 즉시 사용할 수 있습니다.
하이퍼비스 사양 | ||||
| ||||
HV1 센서 |
| |||
성능 | 점도 범위 | 단일 범위에서 0 – 10,000+ cP | ||
| 측정 시간 | 1 초 | ||
| 정확성 | 판독값의 1% 또는 +/- 0.1cP | ||
| 반복성 | 판독값의 0.3% 또는 +/- 0.05cP | ||
온도 | 표준 범위 (3) | -50°C ~ 250°C, 300°C, 350°C | ||
| 확장된 범위 | 주문 시 350°C 이상의 온도 * | ||
측정 온도 | 일체형 온도계 | |||
압력 | 표준 범위 (3) | 690bar(10,000psi), 1380bar(20,000psi), 2070bar(30,000psi) | ||
| 확장된 범위 | 더 높은 주문 압력 * | ||
표본의 크기 | 기준 | 4ml | ||
| 특별한 | 주문량 줄이기 * | ||
프로세스 연결 | 표준 피팅 | HIP HF4 | ||
| 특수 피팅 | 주문에 대한 비표준 프로세스 연결 * | ||
CONSTRUCTION | All welded, crevice-free | |||
재료 | Sensor | 합금 C276(EN 2.4819) | ||
| 측정 셀 옵션 | 합금 C22(EN 2.4602) | ||
|
| 합금 C276(EN 2.4819) | ||
| 특수 재료 | 비표준 재료 주문 * | ||
표면 마감 | 기준 | N5 0.4 Ra. | ||
RA | 옵션 | 전해연마 | ||
전기도금 | ||||
| 특수 마감 | 비표준 마감 옵션 및 코팅 주문 가능 * | ||
| ||||
HV750 프로세서 |
| |||
표시하다 | 큰 문자 백라이트 매트릭스 LCD 디스플레이 | |||
디스플레이 유닛 | 점도 | 사용자 선택 가능 cP, P, mPa.s, Pa.s | ||
온도/압력 | 사용자 선택 가능한 미터법/영국식 | |||
LED 표시등 | 센서 데이터 링크 상태 | 센서 데이터 트래픽 표시(빨간색/녹색) | ||
알람 상태 | 측정 시스템 경보 상태 표시(적색/녹색) | |||
출력 | 아날로그 (3) | 3 × 4-20mA 사용자 지정 가능 | ||
디지털 데이터 포트 | 호스트 시스템 또는 ViscoLink를 실행하는 PC에 대한 RS485 ModBus 데이터 링크 | |||
USB | USB II 데이터 인터페이스 | |||
입력 | 아날로그 (3) | 압력 4-20mA | ||
옵션 외부 온도 4선식 RTD 또는 4-20mA – 사용자 지정 가능 | ||||
optional density 4-20mA | ||||
CONNECTIONS | I/O 커넥터 | 현장에서 재배열 가능한 바인더 커넥터 | ||
POWER | 전력 소비 | 24V DC @ 150mA | ||
치수 | 높이 174mm x 너비 224mm x 깊이 70mm | |||
인클로저 재료 | 고급 Al 6082 합금으로 가공 | |||
무게 | 1.7kg | |||
소프트웨어 | ViscoLink 데이터 보기 및 로깅 PC 소프트웨어 | |||
|
|
| ||
* SPECIAL OPERATIONS | 전용 SPECIAL OPERATIONS 부서에서 정기적으로 제공하는 기기 사양 및 치수에 대한 맞춤형 변형 | |||
|
|
| ||
제품을 지속적으로 개발 및 개선하는 것이 Hydramotion의 정책이므로 일부 사양은 예고 없이 변경될 수 있습니다. | ||||
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
점도 단위
동적 점도
Poise(기호: P) + centiPoise(기호: cP)
프랑스 의사 Jean Louis Marie Poiseuille(1799 – 1869)의 이름을 따서 명명된 이것은 점도의 CGS 단위로 평방 센티미터당 다인초에 해당합니다.
제곱센티미터당 1다인의 접선력이 1센티미터 떨어진 두 평행한 평면 사이에서 초당 1센티미터의 속도차를 유지하는 유체의 점도입니다.
고점도 유체와 관련하여도 이 단위는 가장 일반적으로 0.01포아즈인 센티포아즈(cP)로 표시됩니다.
많은 일상적인 액체의 점도는 0.5~1000cP입니다.
일부 일반적인 동적 점도(20°C에서 cP) | ||||
|---|---|---|---|---|
| 공기 | 0.02 | 모터 오일 SAE 20 | 125 | |
| 아세톤 | 0.3 | 모터 오일 SAE 50 | 540 | |
| 메탄올 | 0.6 | 아주까리 기름 | 986 | |
| 물 | 1 | 글리세린 | 1490 | |
| 에탄올 | 1.2 | 팬케이크 시럽 | 2500 | |
| 수은 | 1.5 | 메이플 시럽 | 3200 | |
| 아마인유(생) | 28 | 당밀 | 20,000 | |
| 옥수수 기름 | 72 | 땅콩 버터 | 250,000 | |
| 올리브유 | 84 | window putty | 100,000,000 | |
이것은 점도의 SI 단위로 평방 미터당 뉴턴-초(N·sm–2)와 동일합니다.
때로는 poiseuille(기호 Pl)라고도 합니다.
1포이즈는 정확히 0.1Pa·s입니다.
1포아즈유는 10포아즈 또는 1000cP인 반면 1cP는 1mPa·s(1밀리파스칼-초)입니다.
TABLE OF EQUIVALENTS | ||||
|---|---|---|---|---|
Dynamic Viscosity | Symbol | cP Equivalent | ||
| 1 kilogram-force second per square metre | kgf·s m-2 | 9 806.6501248 | ||
| 1 poundal second per square foot | pdl·s ft-2 | 1 488.164435 | ||
| 1 pound per foot hour | lb (ft·h)-1 | 0.4133789 | ||
| 1 pound per foot per second | lb (ft·s)-1 | 1 488.1639328 | ||
| 1 pound-force second per square foot | lbf·s ft-2 | 47 880.2595148 | ||
| 1 pound-force second per square inch (reyn) | lbf·s in-2 | 6 894 757 | ||
| 1 slug per foot second | slug (ft·s)-1 | 47 880.25898 | ||
초당 제곱센티미터(cm2 s–1)와 동일한 CGS 단위입니다.
1스톡은 포아즈 단위의 점도를 입방 센티미터당 그램 단위의 유체 밀도(g·cm–3)로 나눈 값과 같습니다. 그것은 가장 일반적으로 0.01 스토크와 동일한 센티스토크(cSt)로 발생합니다.
이것은 시험 방법 ASTM D 88에 따라 지정된 온도에서 Saybolt Universal 점도계의 보정된 오리피스를 통해 60밀리리터(ml)의 유체가 흐르는 시간입니다. 더 높은 점도의 경우 SSF(Saybolt Seconds Furol)가 사용됩니다. "Furol"은 "연료 및 도로 기름"에서 유래합니다.
이것은 표준화된 Engler 점도계에서 같은 온도에서 200ml의 유체가 흐르는 시간과 200ml의 물이 흐르는 시간의 비율입니다.
등가물 표 | |||||
|---|---|---|---|---|---|
동점도 | 상징 | cSt 등가 | |||
| 초당 1제곱센티미터 | cm2 s-1 | 100 | |||
| 초당 1제곱미터 | m2 s-1 | 1 000 000 | |||
| 초당 1제곱피트 | ft2 s-1 | 92 903.04 | |||
| 초당 1제곱인치 | in2 s-1 | 645.16 | |||
