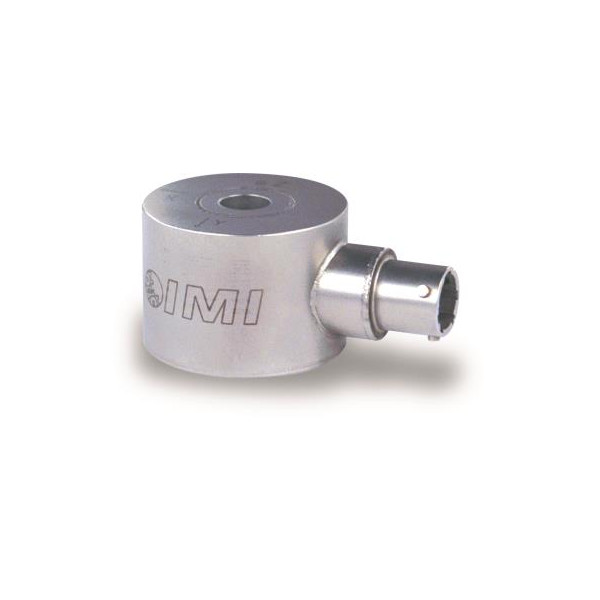

604B31 | 저가 산업용 링 스타일 ICP® 3축가속도계 4핀 MIL-C-26482 요약정보 및 구매

감도: (±20%) 100mV/g 주파수 범위: (±3dB)30 ~ 300000cpm(0.5 ~ 5000Hz) 감지 요소: 세라믹 측정 범위: ±50g(

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 604B91

관련상품

  • 상품 정보

    상품 상세설명

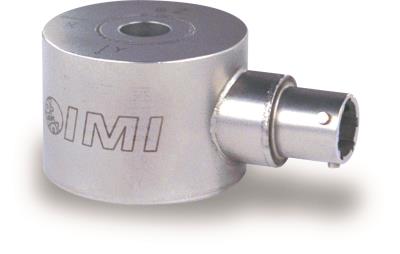

    604B31 | 저가 산업용 링 스타일 ICP® 3축가속도계 4핀 MIL-C-26482



    Platinum Stock Products;3축 링 스타일, 산업용, 세라믹 전단 ICP® 가속, 100mV/g, 0.5 ~ 5kHz, 측면 출구, 4핀 연결, 3축 단일 포인트 ISO 17025 인증 교정

    • 감도: (±20%) 100mV/g(10.2mV/(m/s²))
    • 주파수 범위: (±3dB)30 ~ 300000cpm(0.5 ~ 5000Hz)
    • 감지 요소: 세라믹
    • 측정 범위: ±50g(±490m/s²)
    • 무게: 124g(4.4oz)
    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±20 %)100 mV/g10.2 mV/(m/s²)[1]
    Measurement Range±50 g±490 m/s²
    Frequency Range (±3 dB)30 to 300000 cpm0.5 to 5000 Hz[3]
    Resonant Frequency600 kcpm10 kHz[4]
    Broadband Resolution (1)350 µg3434 µm/sec2[4]
    Non-Linearity±1 %±1 %[2]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)5000 g pk49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[4]
    Enclosure RatingIP68IP68
    ELECTRICAL
    Settling Time (within 1% of bias)≤2.0 sec≤2.0 sec
    Discharge Time Constant≥0.3 sec≥0.3 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance<150 Ohm<150 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Spectral Noise (10 Hz)8 µg/√Hz78.5 (µm/sec2)/√Hz[4]
    Spectral Noise (100 Hz)5 µg/√Hz49.1 (µm/sec2)/√Hz[4]
    Spectral Noise (1 kHz)4 µg/√Hz39.2 (µm/sec2)/√Hz[4]
    Electrical Isolation (Case)>100000000 Ohm>100000000 Ohm
    PHYSICAL
    Size - Diameter1.38 in35.1 mm
    Size - Height1.00 in25.4 mm
    Weight4.4 oz124 gm
    MountingThrough HoleThrough Hole
    Mounting Thread1/4-28 MaleNot Applicable[5]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingWelded HermeticWelded Hermetic
    Electrical Connector4-Pin MIL-C-264824-Pin MIL-C-26482
    Electrical Connection PositionSideSide
    Electrical Connections (Pin A)X axisX axis
    Electrical Connections (Pin B)Y axisY axis
    Electrical Connections (Pin C)Z axisZ axis
    Electrical Connections (Pin D)GroundGround
    * All specifications are at room temperature unless otherwise specified
    .




    SPECIFICATION NOTES

    [1] Conversion Factor 1g = 9.81 m/s².
    [2] Zero-based, least-squares, straight line method.
    [3] The high frequency tolerance is accurate within ±10% of the specified frequency.
    [4] Typical.
    [5] 1/4-28 has no equivalent in S.I. units.
    [6] See PCB Declaration of Conformance PS023 or PS098 for details.


    ACCESSORIES

    Supplied
    081A68Mounting bolt, captive, 1/4-28 x 0.875" long (for Series 604, 605 & 606)1
