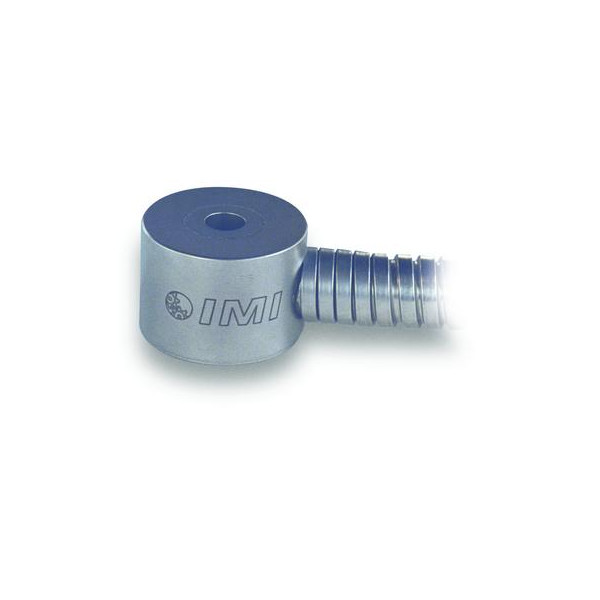

604B61 | 저가 산업용 링 스타일 ICP® 3축가속도계 10-ft integral armor cable 요약정보 및 구매

감도: (±20%) 100mV/g 주파수 범위: (±3dB)30 ~ 300000cpm(0.5 ~ 5000Hz) 감지 요소: 세라믹 측정 범위: ±50g

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 604B61

관련상품

  • 상품 정보

    상품 상세설명

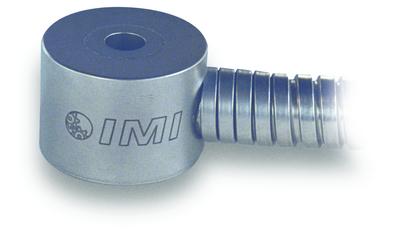

    604B61 | 저가 산업용 링 스타일 ICP® 3축가속도계 10-ft integral armor cable



    3축 링 스타일, 산업용, 세라믹 전단 ICP® 가속, 100mV/g, 0.5 ~ 5kHz, 측면 출구, 10피트 통합 외장 케이블, 3축 단일 지점 ISO 17025 인증 교정

    • 감도: (±20%) 100mV/g(10.2mV/(m/s²))
    • 주파수 범위: (±3dB)30 ~ 300000cpm(0.5 ~ 5000Hz)
    • 감지 요소: 세라믹
    • 측정 범위: ±50g(±490m/s²)
    • 무게: 124g(4.4oz)
    ENGLISH:SI:
    PERFORMANCE
    Sensitivity (±20 %)100 mV/g10.2 mV/(m/s²)[1]
    Measurement Range±50 g±490 m/s²
    Frequency Range (±3 dB)30 to 300000 cpm0.5 to 5000 Hz[3]
    Resonant Frequency600 kcpm10 kHz[4]
    Broadband Resolution (1)350 µg3434 µm/sec2[4]
    Non-Linearity±1 %±1 %[2]
    Transverse Sensitivity≤5 %≤5 %
    ENVIRONMENTAL
    Overload Limit (Shock)5000 g pk49050 m/s² pk
    Temperature Range-65 to +250 °F-54 to +121 °C
    Temperature ResponseSee Graph %/°FSee Graph %/°F[4]
    Enclosure RatingIP68IP68
    ELECTRICAL
    Settling Time (within 1% of bias)≤2.0 sec≤2.0 sec
    Discharge Time Constant≥0.3 sec≥0.3 sec
    Excitation Voltage18 to 28 VDC18 to 28 VDC
    Constant Current Excitation2 to 20 mA2 to 20 mA
    Output Impedance<150 Ohm<150 Ohm
    Output Bias Voltage8 to 12 VDC8 to 12 VDC
    Spectral Noise (10 Hz)8 µg/√Hz78.5 (µm/sec2)/√Hz[4]
    Spectral Noise (100 Hz)5 µg/√Hz49.1 (µm/sec2)/√Hz[4]
    Spectral Noise (1 kHz)4 µg/√Hz39.2 (µm/sec2)/√Hz[4]
    Electrical Isolation (Case)>100000000 Ohm>100000000 Ohm
    PHYSICAL
    Size - Diameter1.38 in35.1 mm
    Size - Height1.00 in25.4 mm
    Weight (without cable)4.4 oz124 gm
    Mounting Thread1/4-28 MaleNot Applicable[5]
    Mounting Torque2 to 5 ft-lb2.7 to 6.8 Nm
    Sensing ElementCeramicCeramic
    Sensing GeometryShearShear
    Housing MaterialStainless SteelStainless Steel
    SealingWelded HermeticWelded Hermetic
    Electrical ConnectorIntegral Armored CableIntegral Armored Cable
    Electrical Connection PositionSideSide
    Electrical Connections (Red)X axisX axis
    Electrical Connections (Green)Y axisY axis
    Electrical Connections (White)Z axisZ axis
    Electrical Connections (Black)GroundGround
    Cable Length10 ft3.0 m
    Cable TypePolyurethanePolyurethane[6]
    * All specifications are at room temperature unless otherwise specified
    .




    SPECIFICATION NOTES

    [1] Conversion Factor 1g = 9.81 m/s².
    [2] Zero-based, least-squares, straight line method.
    [3] The high frequency tolerance is accurate within ±10% of the specified frequency.
    [4] Typical.
    [5] 1/4-28 has no equivalent in S.I. units.
    [6] Twisted shielded 4-conductor cable.
    [7] See PCB Declaration of Conformance PS023 for details.


    ACCESSORIES

    Supplied
    081A68Mounting bolt, captive, 1/4-28 x 0.875" long (for Series 604, 605 & 606)1
    ACS-2TTriaxial, one point @ 100 Hz, per axis amplitude response cal, NIST traceable1


    OPTIONAL VERSIONS

    ( CS ) Canadian Standards Association Approved Intrinsically Safe


    ( M ) Metric Mount
    ACCESSORIES:
    SuppliedM081A68Captive Mounting Bolt1
