3501B1220KG | Piezoresistive MEMS 가속도계 STUD 장착 > 진동/가속도/각도센서

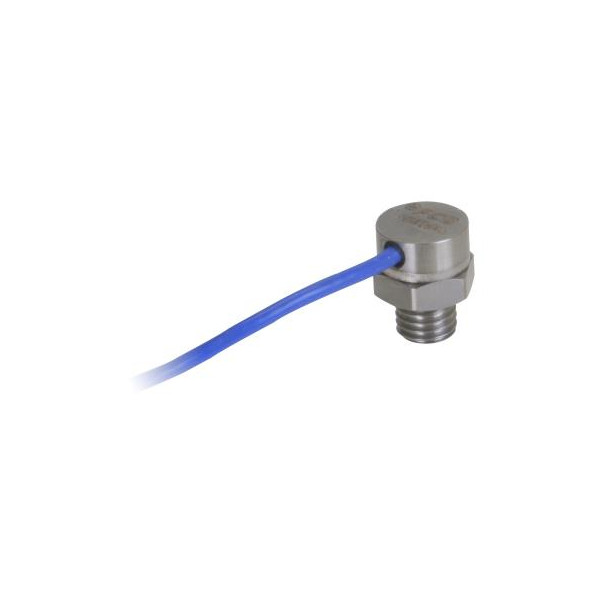

3501B1220KG | Piezoresistive MEMS 가속도계 STUD 장착 요약정보 및 구매

감도: (±50%)0.010mV/g, 측정 범위: ±20000g, 주파수 범위: (1dB)0 ~ 10000Hz

추천하기
판매가격 전화문의
제조사 PCB
원산지 USA
모델 3501B1220KG | Piezoresistive MEMS 가속도계

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

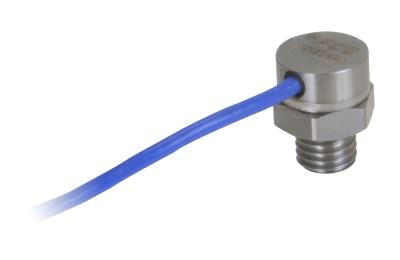

    3501B1220KG | Piezoresistive MEMS 가속도계



    MEMS 충격 가속도계, 20kg, 1/4-28 스터드 마운트, 096 통합 케이블(측면 출구), 길이 10피트 피그테일

    • 감도: (±50%)0.010mV/g(0.001mV/(m/s²))
    • 측정 범위: ±20000g(±196100m/s² pk)
    • 주파수 범위: (1dB)0 ~ 10000Hz
    • 감지 지오메트리: 풀 액티브
    • 장착: 일체형 스터드
    • 무게: 0.088oz(2.5gm)

    		 ENGLISH: SI:
    성능
    감도(±50%)(10 VDC excitation)0.010mV/g0.001mV/(m/s²)[2]
    Sensitivity
    		0.001mV/V/g0.0001mV/V/(m/s²)
    측정 범위±20000g±196100m/s² pk
    주파수 범위(1dB)0 ~ 10000Hz0 ~ 10000Hz
    공진 주파수>60kHz>60kHz
    Damping Ratio
    		5 % Critical
    		5 % Critical
    		[1]
    비선형성(10,000g(98,100m/s²)당)≤1%≤1%
    Transverse Sensitivity
    		≤3%≤3%
    환경
    과부하 한계(충격)±60000g/팩±588000m/s² pk[4]
    과부하 제한(기계적 정지)≥30000g≥294200m/s² pk
    온도 범위(작동)-65 ~ 250°F-54 ~ 121°C
    감도의 온도 계수-0.11%/°F-0.20%/°C[1]
    영점 오프셋 온도 이동±10mV±10mV[삼]
    기본 변형률 감도0.10g/με0.98(m/s²)/με[1]
    자기 감도10μg/가우스0.98(m/s²)/테슬라[1]
    전기
    Excitation Voltage (Maximum)
    		15.0VDC15.0VDC
    전류 소비<3mA<3mA
    입력 저항(±2000옴)6000옴6000옴[2]
    출력 저항(±2000옴)6000옴6000옴[2]
    오프셋 전압-40 ~ +40mVDC-40 ~ +40mVDC[2]
    Settling Time
    		0.01초0.01초[5]
    전기 절연(케이스)≥10000000 옴≥10000000 옴[6]
    물리적
    감지 요소Piezoresistive MEMS
    		Piezoresistive MEMS
    센싱 지오메트리Full Active
    		Full Active
    하우징 자재Titanium
    		Titanium
    Sealing
    		에폭시에폭시

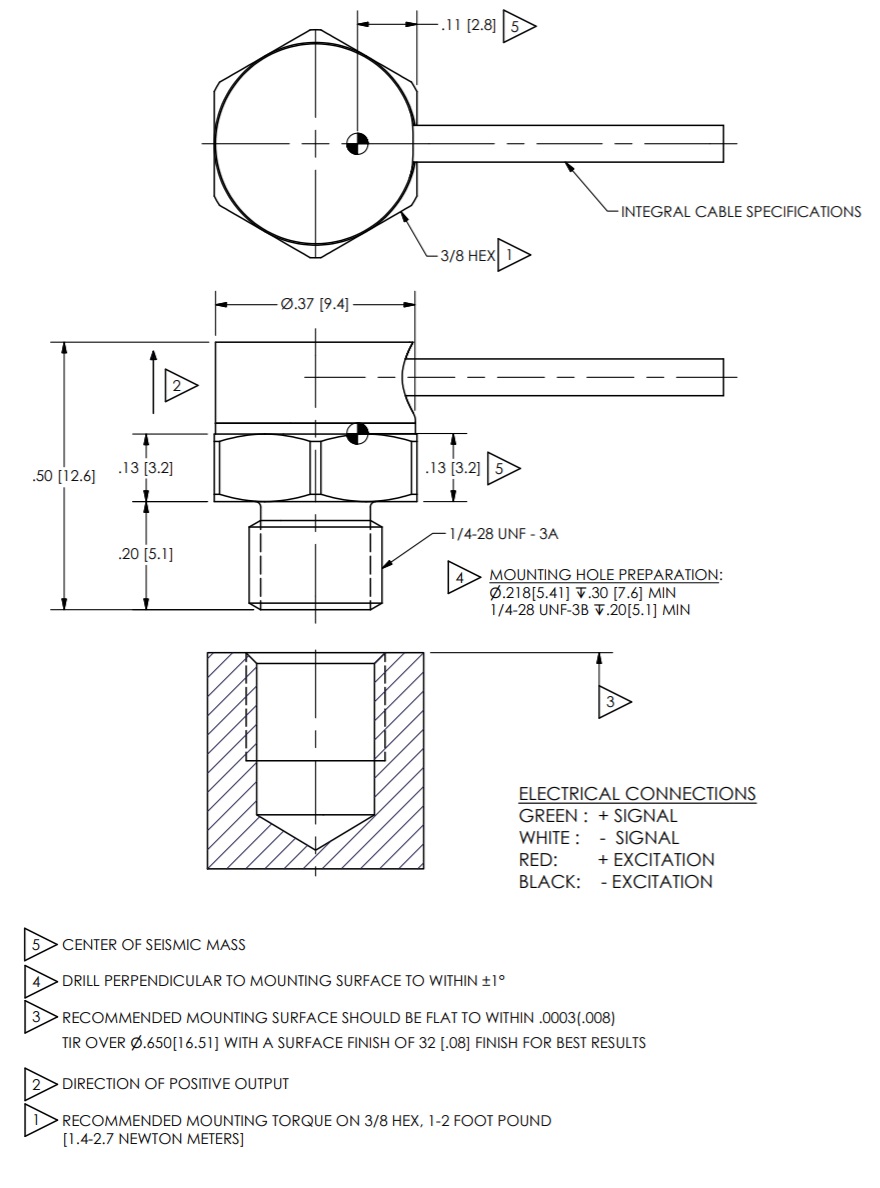

    Size - Hex
    		3/8인치3/8인치
    Size - Height
    		.50인치12.7mm
    무게(케이블 제외)0.088온스2.5g[1]
    전기 커넥터일체형 케이블일체형 케이블
    전기 연결 위치SideSide
    케이블 유형096 4-cond silicone jacket
    		096 4-cond silicone jacket
    케이블 종단Pigtail Ends
    		Pigtail Ends
    케이블 길이10 ft3.05m
    설치Integral Stud
    		Integral Stud
    장착 나사1/4-28 Male
    		1/4-28 Male
    * 모든 사양은 달리 명시되지 않는 한 상온입니다.
    .




    사양 참고 사항

    [1] 전형적인.
    [2] 제공된 교정 인증서에 제공된 테스트 데이터로 확인되었습니다.
    [1] 전형적인.
    [3] -65 ~ +250°F, ref. 75°F(-54 ~ +121°C, 참조 24°C)
    [4] 하프 사인 펄스 지속 시간, >= 20µsec.
    [5] 안정화 시간은 전원을 켠 후 오프셋 전압이 최종 오프셋 값의 측정 범위 출력의 +/-2% 이내가 되는 최대 시간입니다. 장착 표면은 열 평형 상태에 있어야 합니다.
    [2] 제공된 교정 인증서에 제공된 테스트 데이터로 확인되었습니다.
    [6] 지정된 값을 준수하는지 확인하기 위해 개별적으로 테스트되었습니다.
    [1] 전형적인.
    [7] 자세한 내용은 PCB 적합성 선언 PS151을 참조하십시오.



    부속품

    공급
    ACS-62High G PR 가속도계 보정, 10.0 VDC excitation1



    옵션 버전

    ( M ) 미터법 마운트
    ENGLISH
    		SI
    장착 나사M6 x 0.75 Male
